Comment prendre les mesures d'un BSO solaire ? Pose en façade ou en tunnel

Avant de prendre les mesures de votre BSO

Avant de sortir le mètre, déterminez le type d'installation souhaité. La question est simple : le BSO sera-t-il installé devant l'ouverture ou à l'intérieur de celle-ci ? Si le coffre et les coulisses doivent être positionnés devant la façade, c'est une configuration BSO façade. S'ils doivent être installés entre les tableaux de l'ouverture, c'est une configuration BSO tunnel. Cette décision est importante car les dimensions à renseigner dans le configurateur ne sont pas calculées de la même manière.

Quel matériel utiliser ?

Prévoyez au minimum un mètre ruban de bonne qualité (idéalement un télémètre laser pour les grandes dimensions), un niveau, un crayon et de quoi noter immédiatement chaque mesure. Les dimensions doivent être relevées en millimètres — évitez les mesures approximatives ou les arrondis inutiles : pour un produit fabriqué sur mesure, quelques millimètres peuvent avoir leur importance.

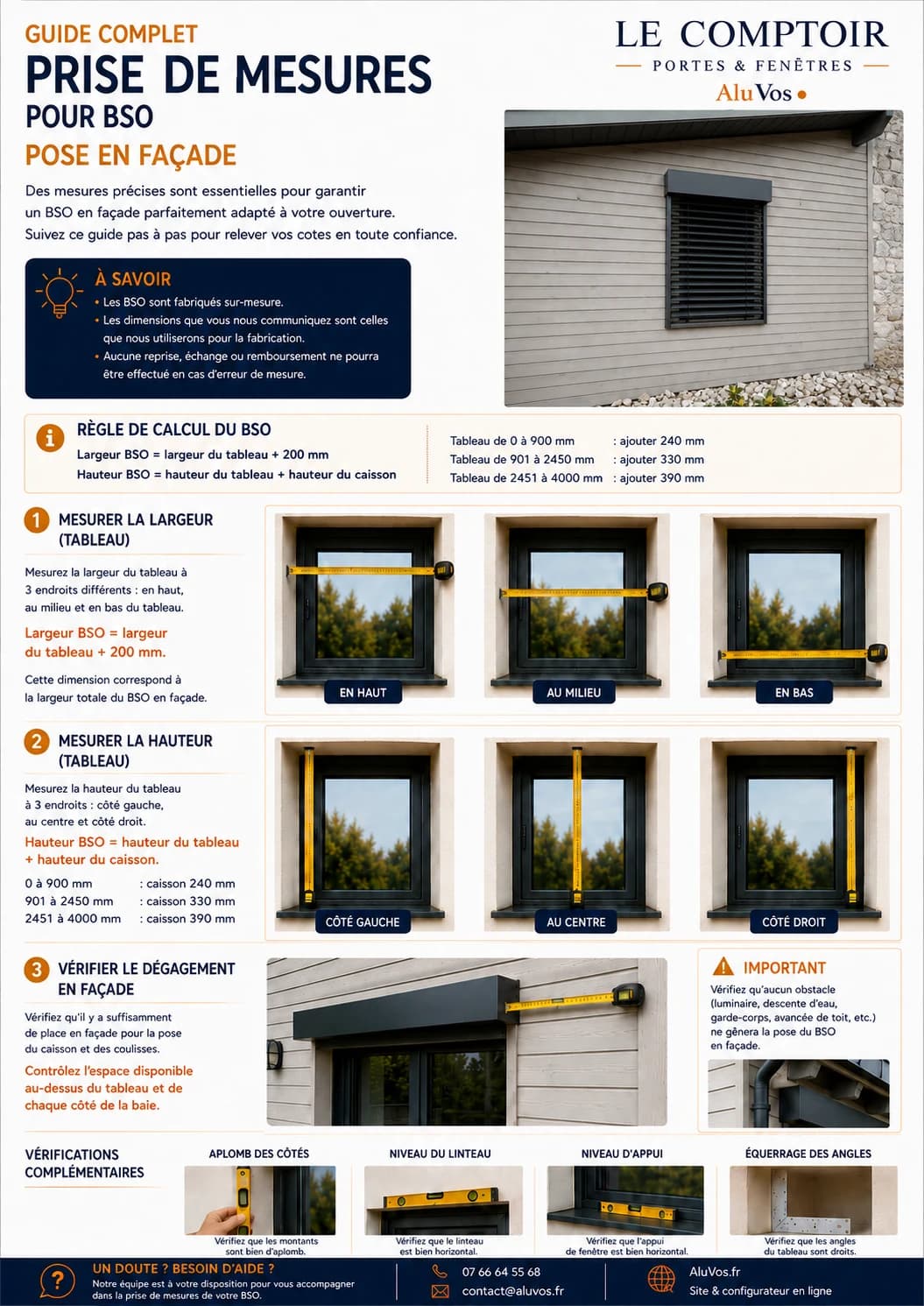

Comment prendre les mesures d'un BSO en façade ?

Dans une pose en façade, le BSO est installé devant l'ouverture : le coffre se trouve au-dessus de la baie et les coulisses de chaque côté. Une configuration particulièrement intéressante en rénovation, notamment quand le bâtiment n'avait pas été prévu à l'origine pour recevoir un BSO.

Mesurer la largeur

Mesurez précisément la largeur de l'ouverture (la largeur du tableau), avec plusieurs contrôles pour vérifier que les côtés sont bien parallèles. La largeur finale du BSO tient ensuite compte de la position des coulisses de part et d'autre du tableau.

Mesurer la hauteur

La hauteur du BSO façade ne correspond pas à la simple hauteur visible de la fenêtre : il faut aussi tenir compte de la hauteur nécessaire au coffre contenant le paquet de lames une fois le BSO remonté — une hauteur qui évolue avec la hauteur du BSO. Plus le BSO est haut, plus le paquet de lames remontées occupe de place ; cette dimension permet notamment au BSO relevé de dégager correctement l'ouverture.

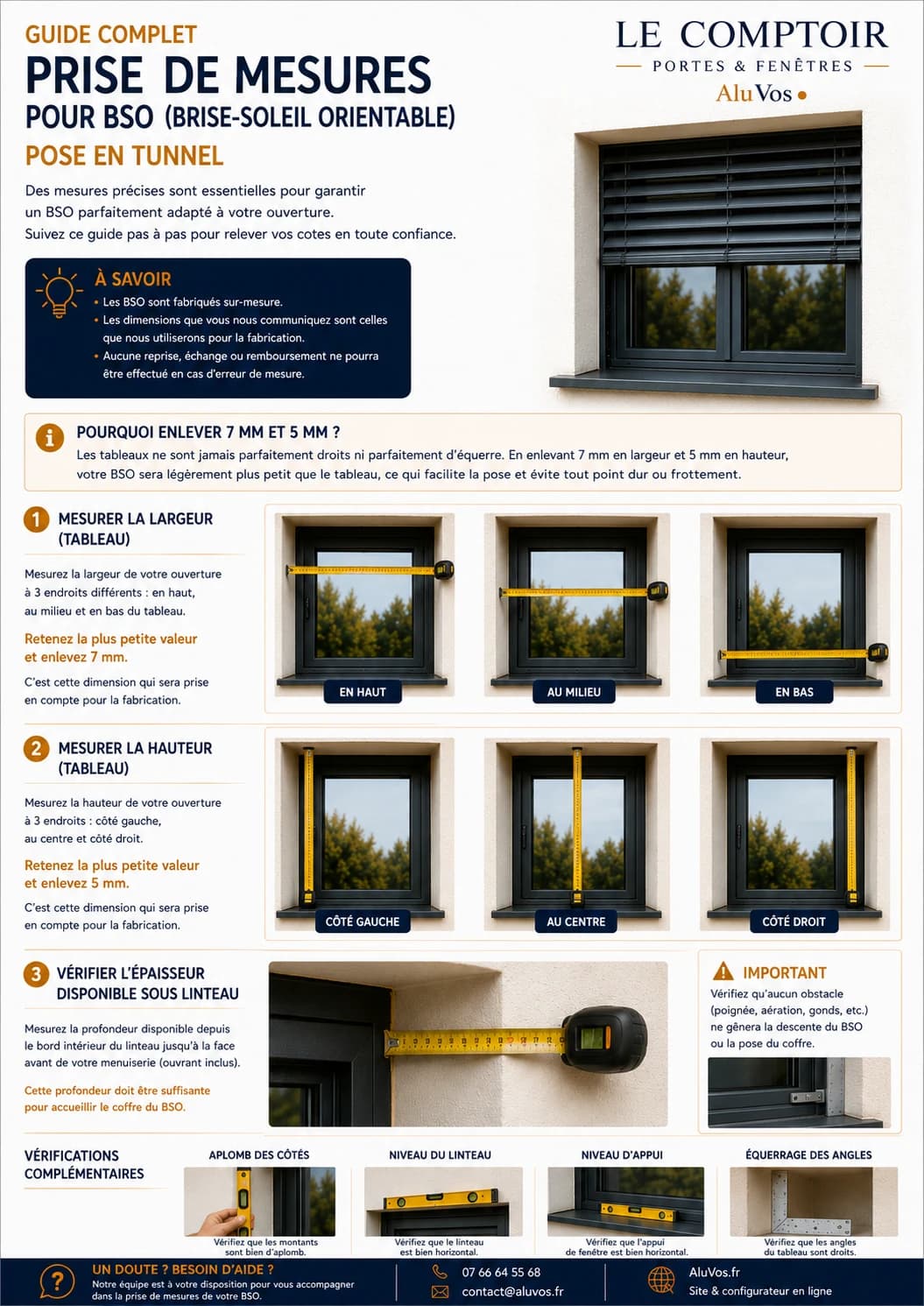

Comment prendre les mesures d'un BSO en tunnel ?

Dans une pose en tunnel, le BSO est installé à l'intérieur de l'ouverture : le coffre sous le linteau, les coulisses entre les tableaux. La précision y est particulièrement importante puisque le produit doit s'intégrer dans un espace existant.

Mesurer la largeur et la hauteur

Ne vous contentez pas d'une seule mesure : contrôlez la largeur en plusieurs endroits (haut, milieu, bas) et la hauteur également (gauche, centre, droite). Une ouverture maçonnée n'est pas toujours parfaitement régulière — deux tableaux peuvent présenter une légère différence d'écartement entre le haut et le bas, ou entre les deux côtés.

Ces écarts peuvent venir de la maçonnerie, de l'enduit, d'une rénovation ancienne, d'un défaut d'équerrage ou d'une épaisseur de finition différente. Sur un BSO fabriqué sur mesure, ces différences doivent être identifiées avant la commande.

Comment vérifier l'équerrage de l'ouverture ?

La largeur et la hauteur ne sont pas les seuls éléments à observer : une ouverture peut avoir la bonne largeur en haut et en bas tout en étant légèrement déformée. Contrôlez visuellement l'aplomb des tableaux avec un niveau ; pour plus de précision, le contrôle des diagonales permet aussi de détecter un défaut d'équerrage. Si les deux diagonales présentent une différence importante, mieux vaut identifier la cause avant de valider les dimensions.

Les erreurs les plus fréquentes

• Mesurer une seule fois — une erreur de lecture de quelques millimètres s'évite en contrôlant la dimension une seconde fois
• Mélanger largeur et hauteur — notez clairement L = largeur, H = hauteur, surtout en mesurant plusieurs fenêtres
• Arrondir les dimensions — travaillez en millimètres, conservez la valeur réellement mesurée
• Ne mesurer qu'un seul endroit en tunnel — une ouverture peut être plus étroite en haut qu'en bas
• Oublier la place nécessaire au coffre en façade — la hauteur doit tenir compte du coffre et du paquet de lames
• Ne pas vérifier les obstacles — un luminaire ou une descente d'eau peuvent se trouver exactement à l'endroit prévu pour une coulisse
• Commander malgré un doute — une vérification supplémentaire prend quelques minutes ; un BSO aux mauvaises dimensions est bien plus compliqué à corriger

Peut-on mesurer soi-même son BSO ?

La prise de mesures peut être réalisée par une personne disposant des compétences nécessaires et comprenant la configuration de son ouverture.

Méthode en résumé

Pour une pose en façade

• Mesurez précisément le tableau
• Vérifiez plusieurs points
• Contrôlez l'espace latéral
• Contrôlez l'espace disponible au-dessus de la baie
• Déterminez la hauteur totale en tenant compte du coffre
• Vérifiez les éventuels obstacles
• Reportez-vous au guide façade avant de saisir les dimensions

Pour une pose en tunnel

• Mesurez la largeur en plusieurs points
• Mesurez la hauteur en plusieurs points
• Vérifiez l'aplomb et l'équerrage
• Contrôlez la profondeur disponible
• Vérifiez l'espace nécessaire au coffre et aux coulisses
• Reportez-vous au guide tunnel pour les dimensions définitives

Une assistance téléphonique avant de commander

Commander en ligne ne signifie pas devoir déterminer seul une dimension en cas de doute — l'assistance téléphonique AluVos est incluse : vous pouvez nous contacter si vous hésitez entre façade et tunnel, si une dimension vous semble inhabituelle, si votre tableau n'est pas parfaitement droit, ou si un obstacle se trouve à proximité. L'objectif : résoudre le doute avant la fabrication du BSO.
