BSO Compact SZF/A

Composition complète du brise-soleil SZF/A, de la tôle de protection au rail de guidage. L'architecture est identique pour les deux profils de lamelle : seuls la lamelle, l'échelle et la broche changent de référence, et le clip d'entrée coulissant est propre au C 80.

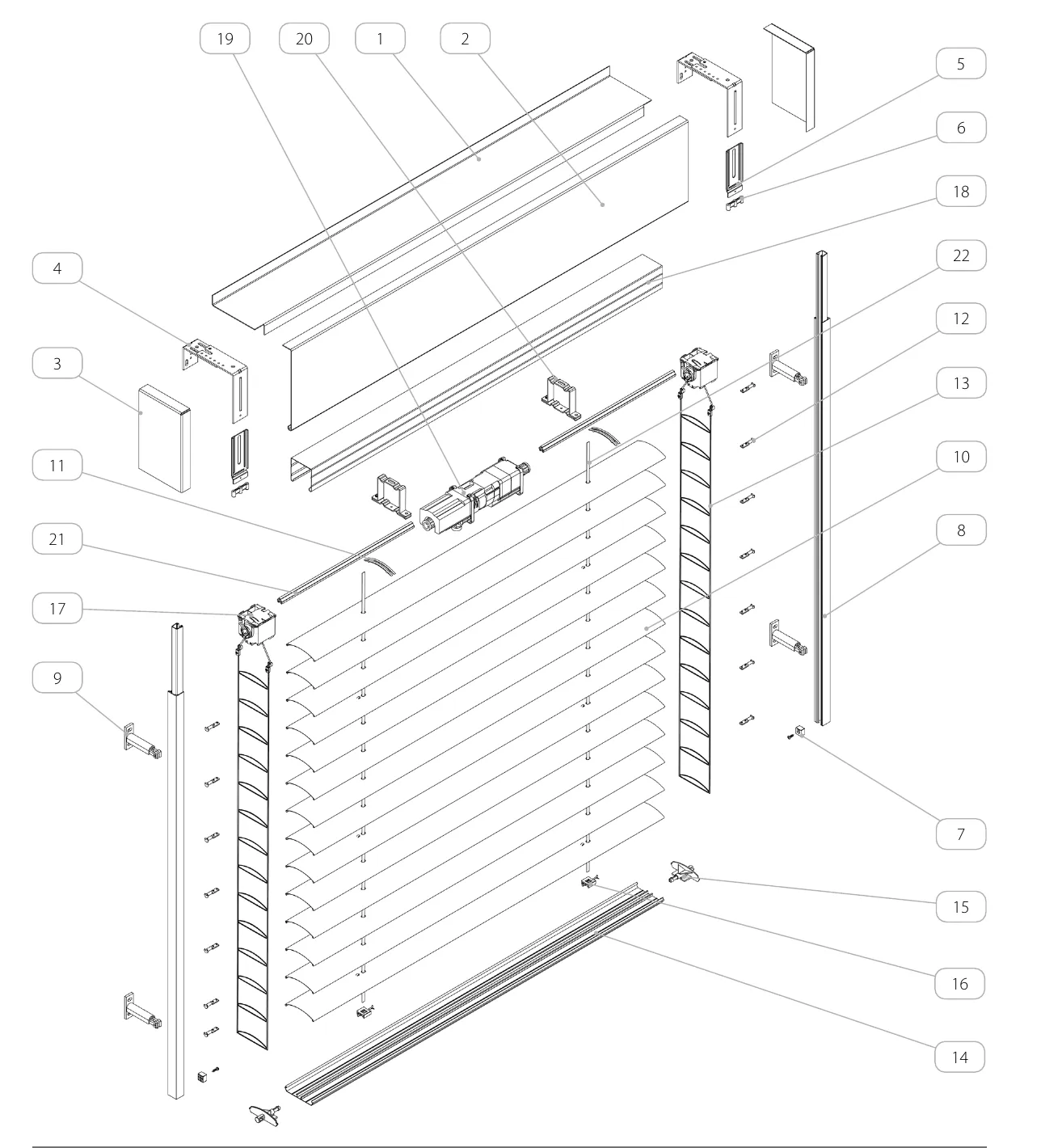

Lamelle C 80 — 22 composants

Nomenclature SZF/A C 80 / Z 90

N°	Désignation
1	Tôle de protection supérieure
2	Flasque
3	Flasque
4	Équerre réglable
5	Poignée auxiliaire
6	Capot insonorisant
7	Butée d'arrêt
8	Coulisse
9	Équerre à coulisse
10	Profil de lamelle — C 80 ou Z 90
11	Clip d'entrée coulissant (C 80 uniquement)
12	Broche — P/S/C80 ou P/S/Z90
13	Échelle — D/C80/x ou D/Z90/x
14	Lame finale
15	Embout pour lame finale
16	Fixation de la bande à la lame finale
17	Mécanisme — courroie de 8 mm
18	Rail en acier galvanisé
19	Moteur
20	Étrier
21	Rouleau 14 mm
22	Bande 8 mm

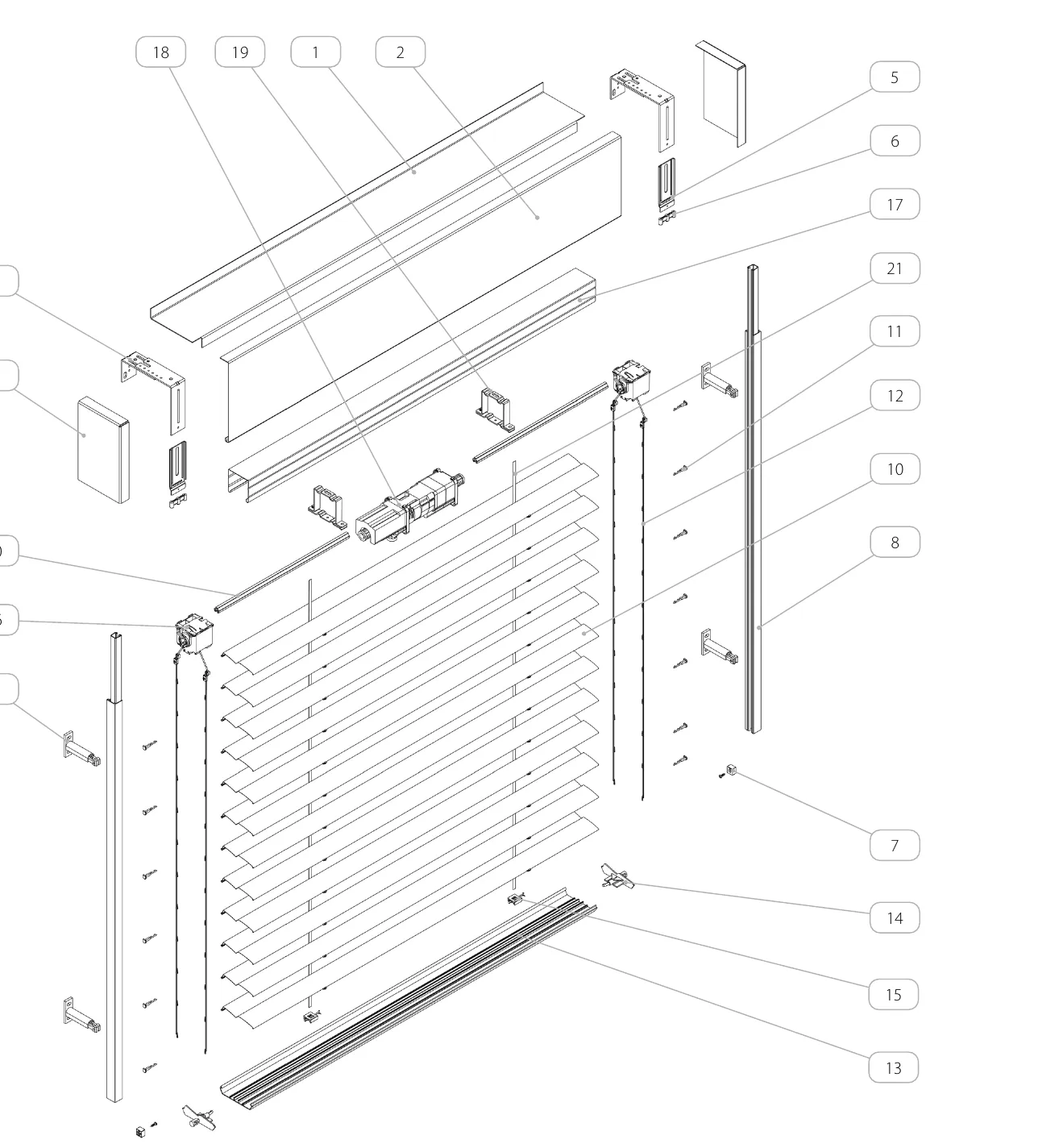

Lamelle Z 90 — 21 composants

Version Z 90 : même architecture, sans clip d'entrée coulissant (numérotation catalogue décalée d'un rang à partir du repère 11)

Symboles — A hauteur du paquet · B hauteur du brise-soleil · C hauteur du coffre · D hauteur libre · E profondeur d'installation · M largeur de paquet / lamelles · N largeur du brise-soleil.

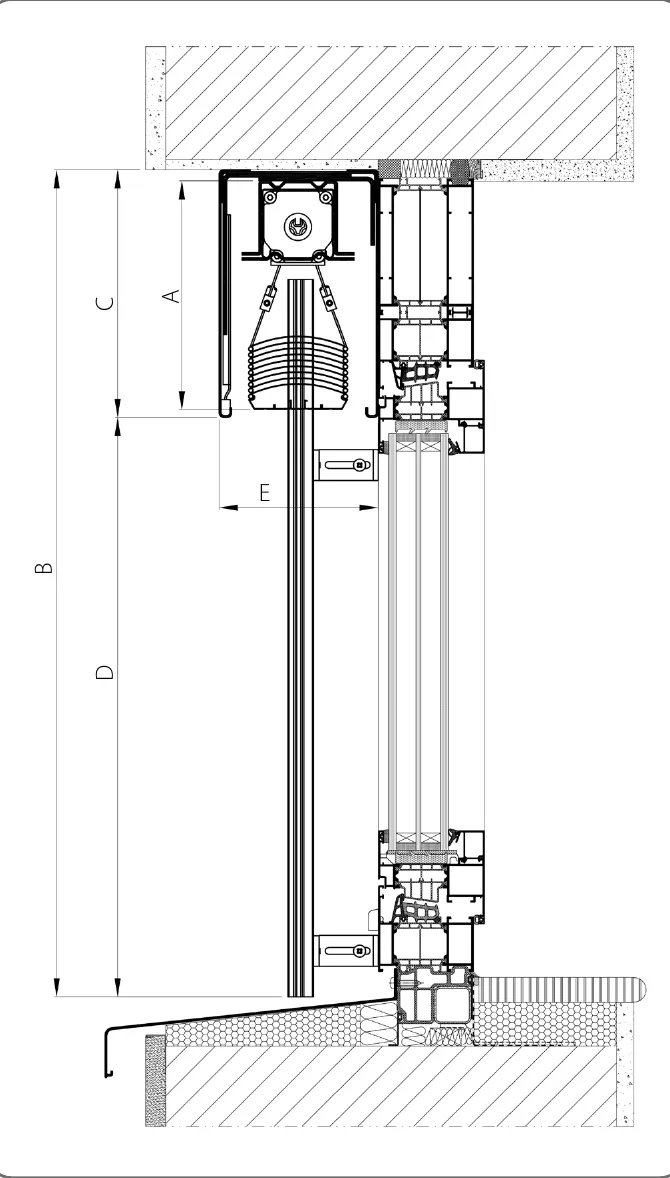

Coupe verticale de principe — pose en tableau, lamelle C 80

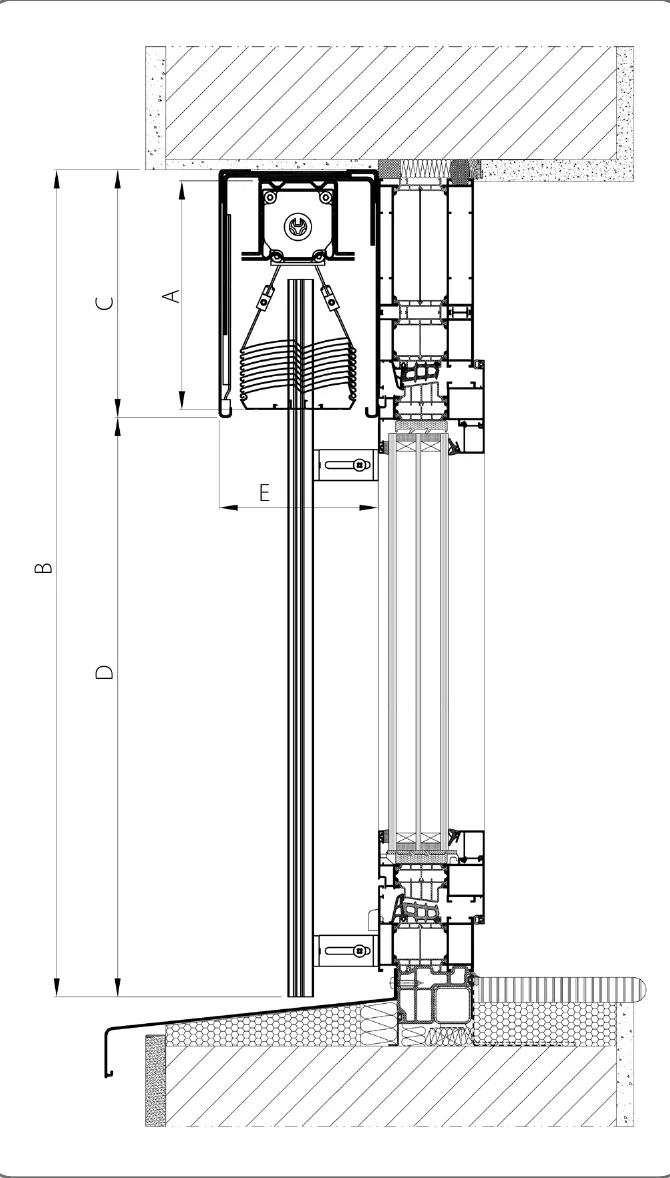

Coupe verticale de principe — pose en tableau, lamelle Z 90

Correspondance A / B / C / D — lamelle C 80

Correspondance A / B / C / D — lamelle Z 90

À hauteur de brise-soleil égale, le paquet Z 90 est plus compact que le paquet C 80 (ex. 2 400 mm de hauteur : A = 250 mm en Z 90 contre 290 mm en C 80), ce qui laisse davantage de hauteur libre pour un même coffre.

Profondeur minimale de la structure — E [mm]

Les deux profils partagent la même mécanique SZF/A ; l'esthétique, l'amplitude de rotation, l'occultation et quelques accessoires dédiés changent.

Lamelle C 80 — profil courbé, rotation 180°

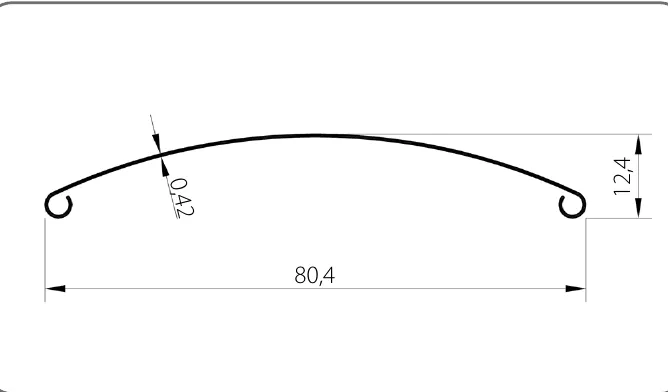

Lamelle C 80/x — 80,4 mm de large, 12,4 mm de haut, épaisseur 0,42 mm

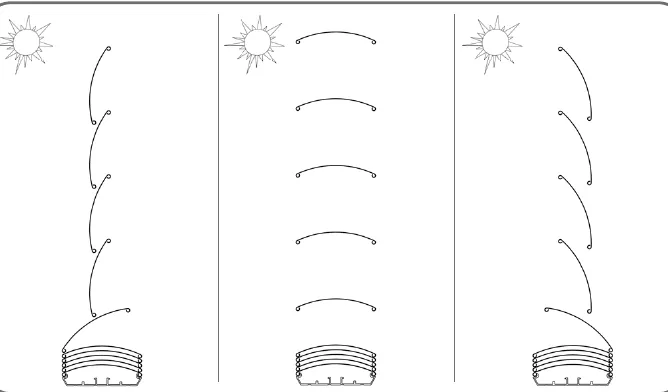

Plage de rotation 180°* (fermé / intermédiaire / ouvert)

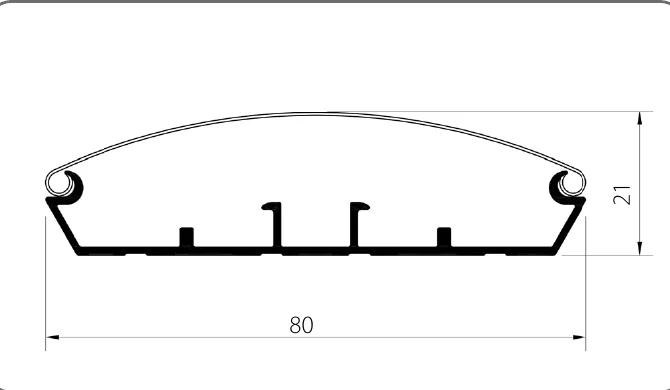

Lame finale ouverte BOA/C80/x — 80 × 21 mm

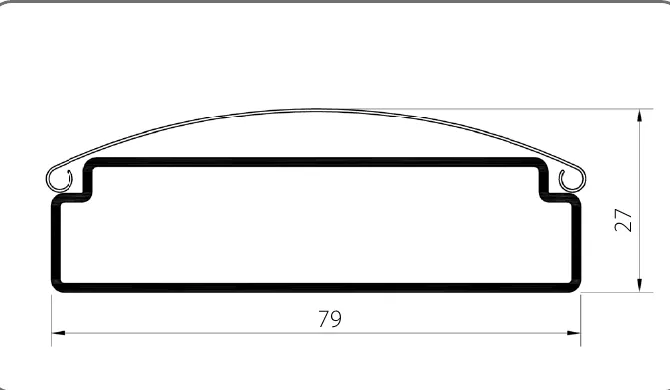

Lame finale pleine BOA/P/C80/x — 79 × 27 mm (non compatible guidage par corde)

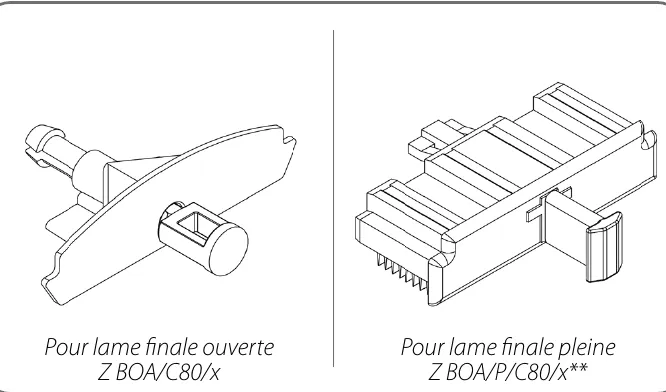

Embouts de lame finale Z BOA/C80/x (ouverte) et Z BOA/P/C80/x (pleine) — teintes 03 gris ou 20 noir

* L'angle d'inclinaison de 180° est une valeur conventionnelle. Palette de la lamelle C 80 : 20 teintes (nuancier standard hors 00 brut et IK).

Lamelle Z 90 — profil en Z, rotation 90°

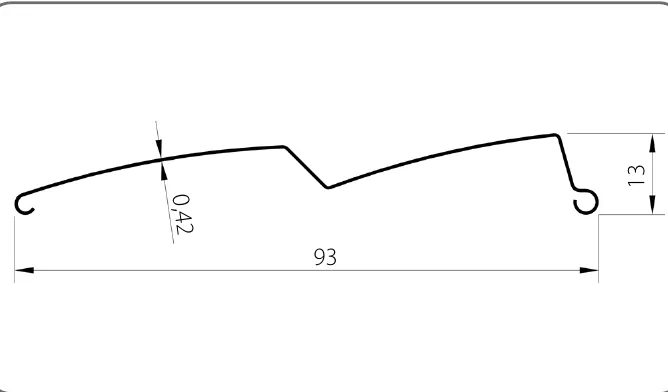

Lamelle Z 90/x — 93 mm de large, 13 mm de haut, épaisseur 0,42 mm

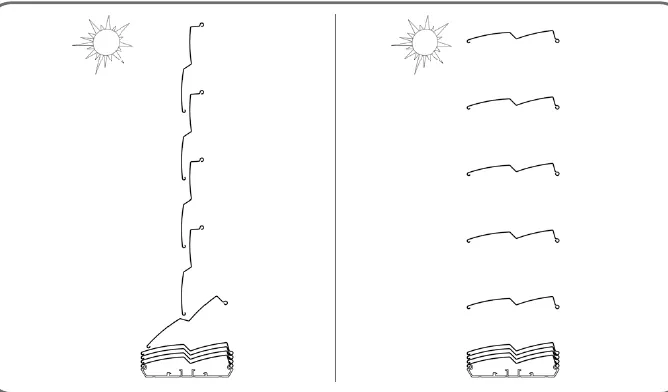

Plage de rotation 90° — le profil en Z assure le recouvrement en position fermée

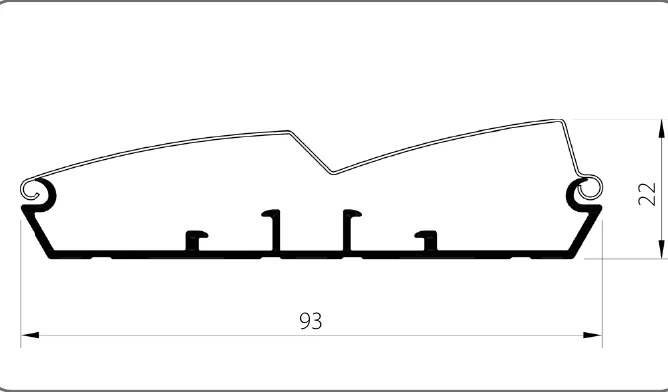

Lame finale ouverte BOA/Z90/x — 93 × 22 mm (pas de version pleine)

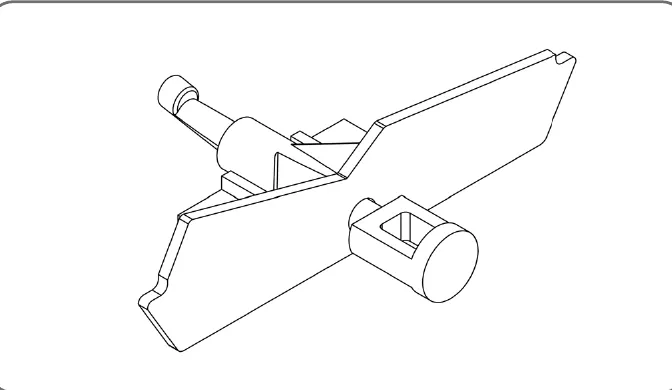

Embout de lame finale Z BOA/Z90/x — teintes 03 gris ou 20 noir

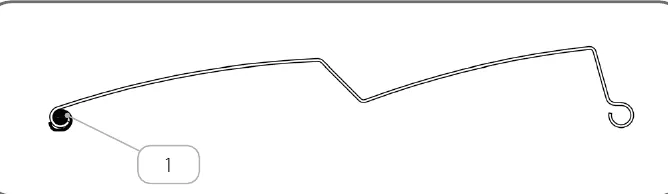

Joint d'insonorisation des lamelles UWZ90/x (teinte 03 gris) — option propre au profil Z 90

Quatre configurations de guidage, identiques pour les lamelles C 80 et Z 90. Elles déterminent la largeur et la hauteur maximales, la surface réalisable et la possibilité de réaliser une version d'angle. Dans tous les cas : entraînement électrique, entraînement avec ouverture d'urgence et commande manuelle disponibles, montage externe.

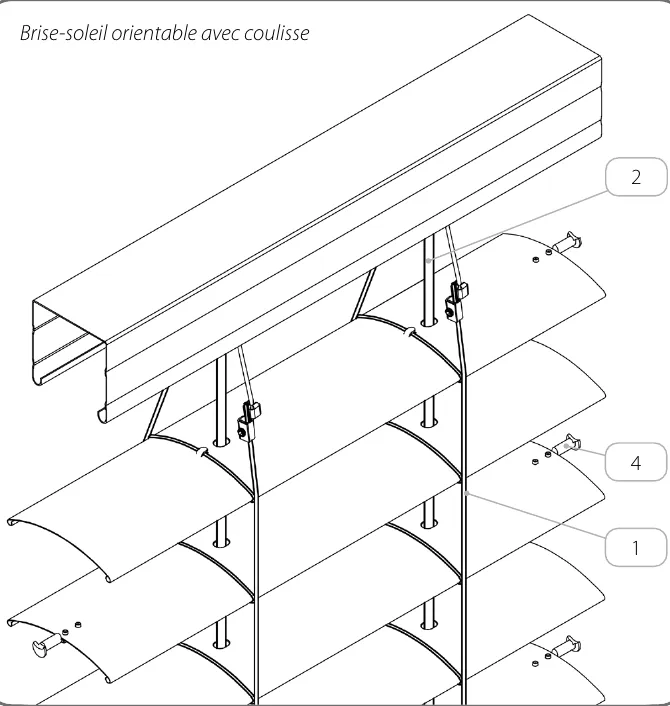

Guidage par coulisse — échelle, bande 8 mm, broche

Guidage par câble — câble acier Ø 3 gainé PVC (LS SZF/3/x)

Guidage mixte câble + coulisse

Coulisse avec renfort à corde — la configuration la plus capable

1 — Brise-soleil avec coulisse

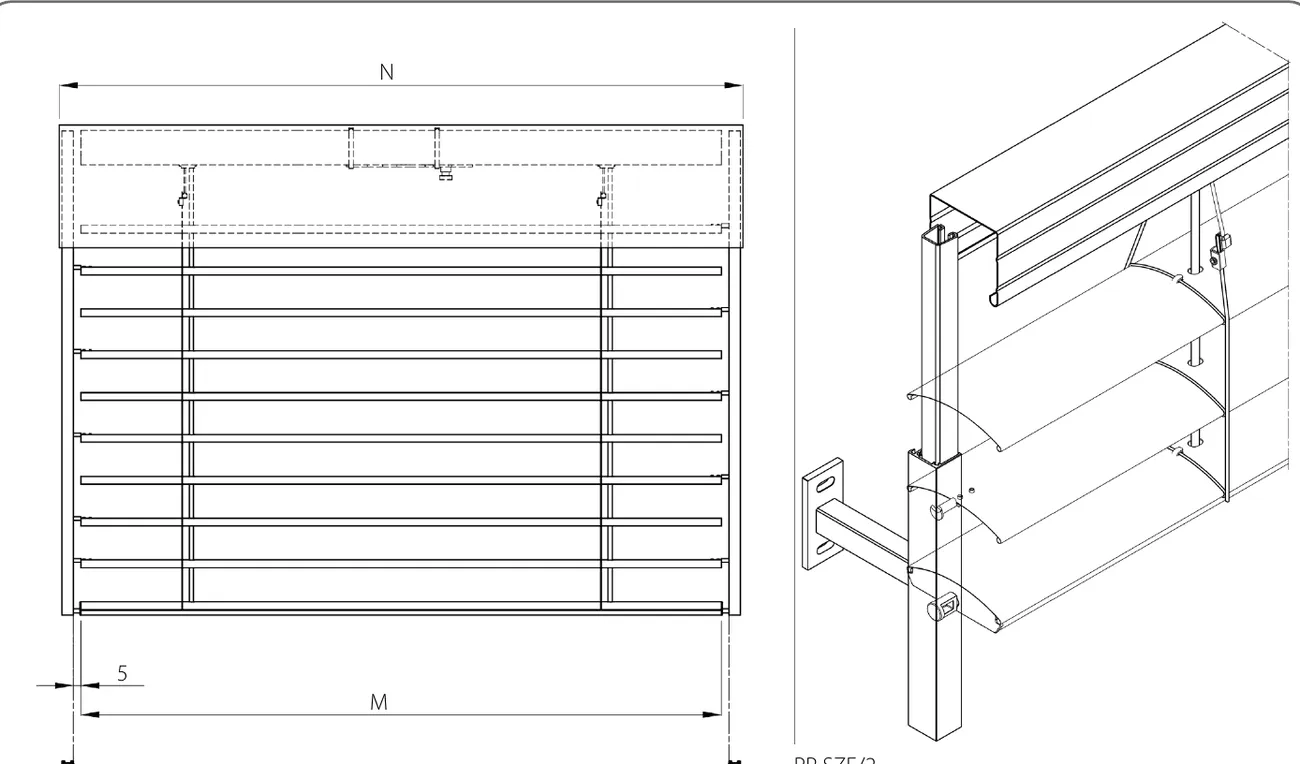

Vue de face et perspective — jeu de 5 mm entre M et N, coulisse PP SZF/2/x

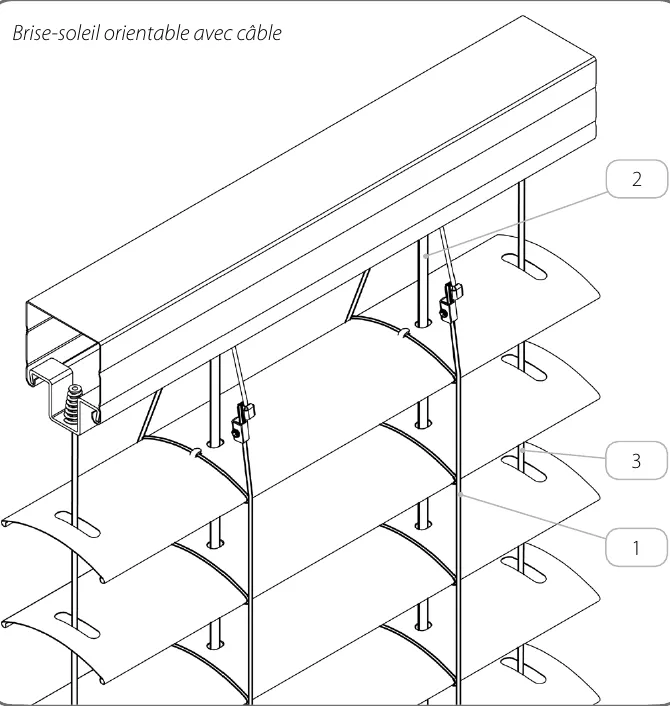

2 — Brise-soleil avec câble

Deux combinaisons maximales admises : 3 000 × 4 000 mm ou 4 000 × 2 500 mm. Supports de câble UDL/1 à UDL/5.

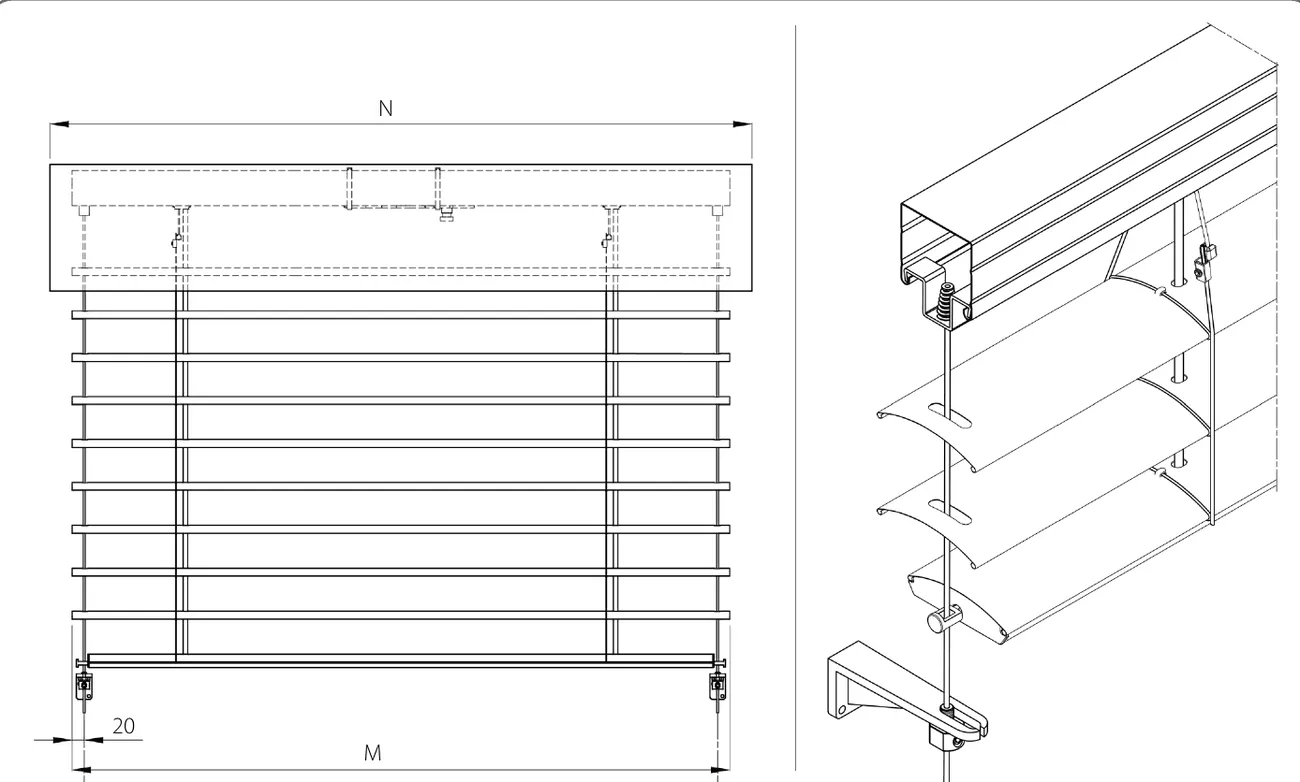

Vue de face et perspective — guidage câble, jeu de 20 mm (lamelle C 80)

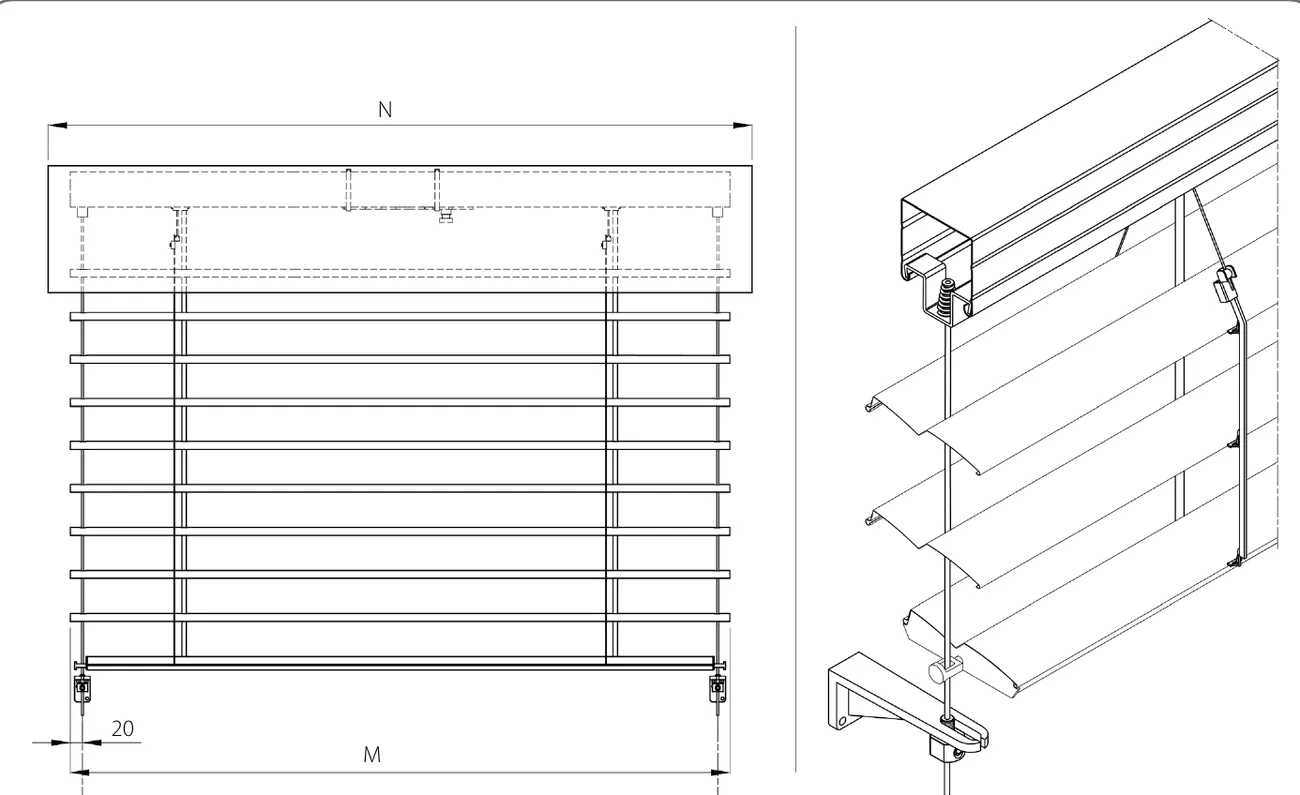

Même configuration en lamelle Z 90

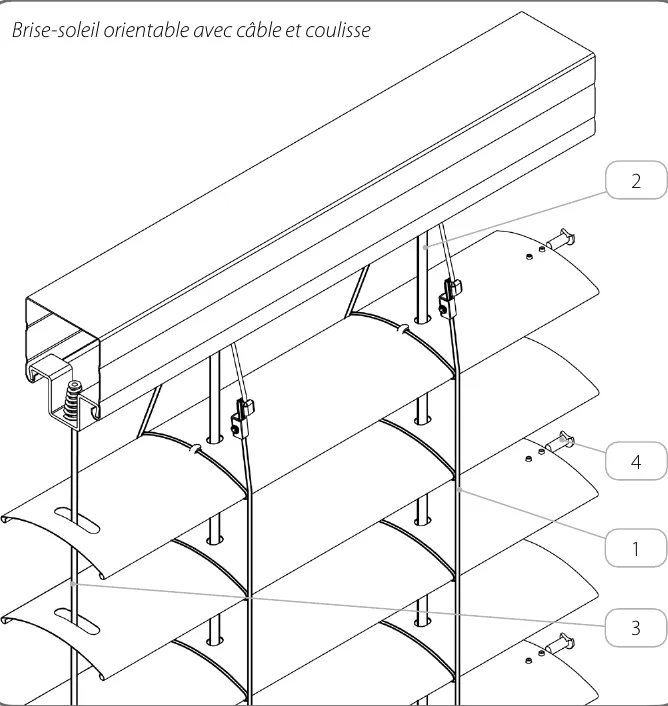

3 — Brise-soleil avec câble et coulisse

Coulisse d'un côté, câble de l'autre : rétablit la possibilité de version d'angle par rapport au guidage câble seul.

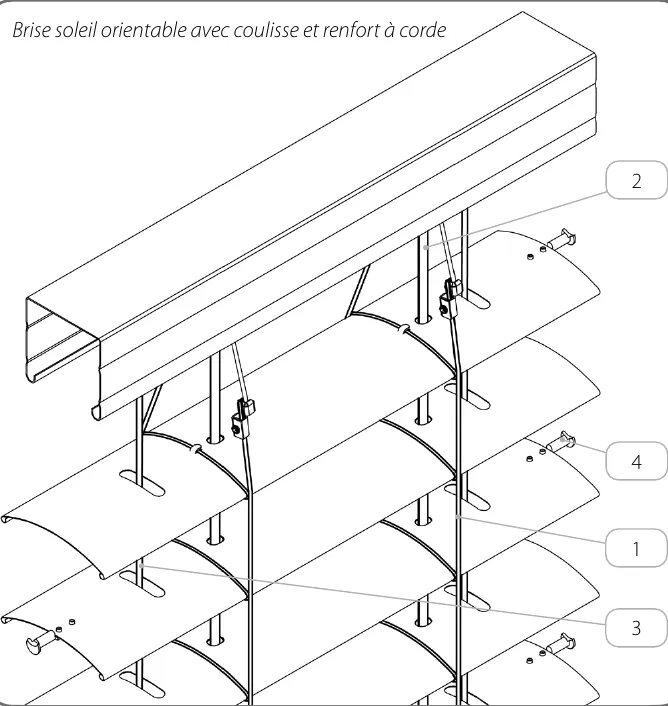

4 — Brise-soleil avec coulisse et renfort à corde

Renfort WZLP/40x40x2/x en pied de coulisse (retrait de 50 mm côté renfort). Lame finale pleine non compatible avec le guidage par corde.

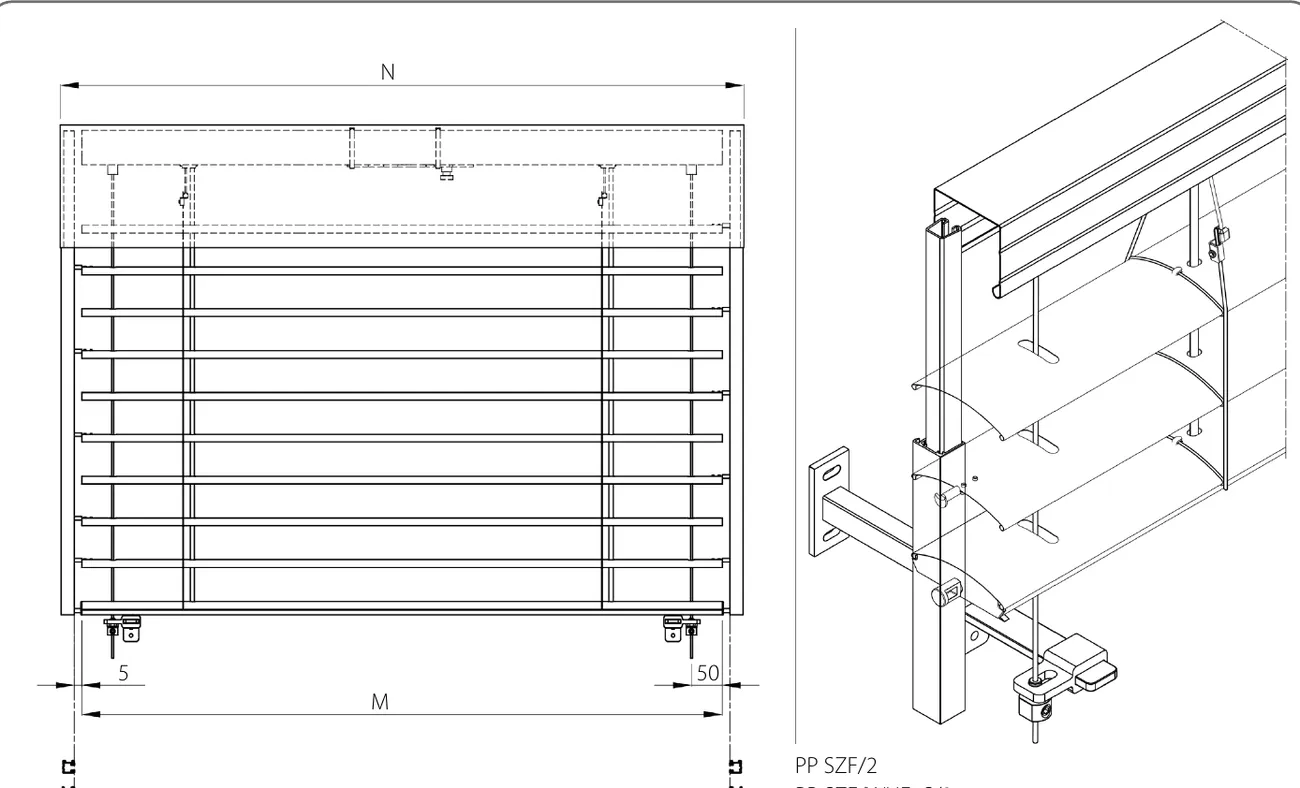

Vue de face et perspective — coulisse avec renfort à corde

Tôle de protection Type 4/A, disponible avec ou sans flasques, commune aux deux profils de lamelle. Tôle pliée de 1,2 mm d'épaisseur formant un caisson fermé de 145 mm de profondeur, avec retour avant de 45 mm. Largeur maximale d'un seul élément : 4 m — les caissons peuvent être assemblés au-delà. Le brise-soleil peut également être configuré sans tôle de protection.

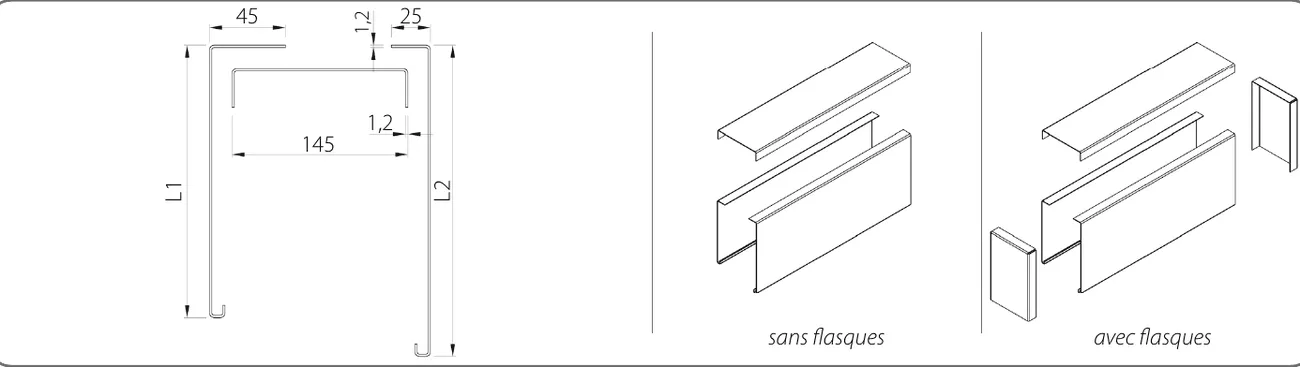

Type 4/A — caisson fermé de 145 mm, retour avant 45 mm, versions sans flasques et avec flasques

Hauteurs disponibles

Assemblage des tôles

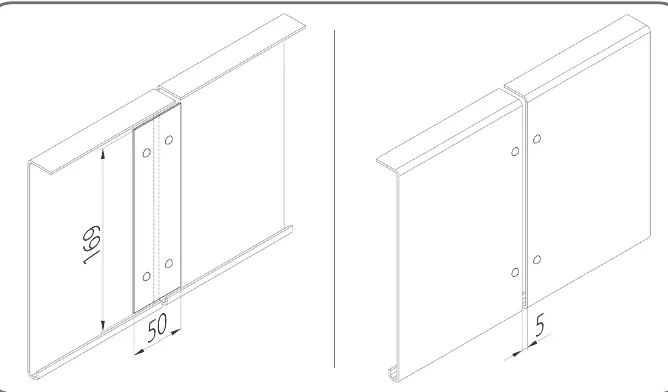

Fixation en série — connecteurs LPS/150

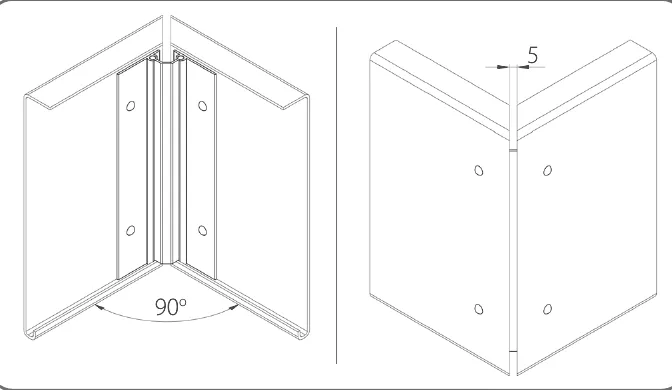

Fixation d'angle à 90° — jeux LRS

Nombre de fixations de l'équerre selon la largeur du brise-soleil

Accessoires de montage communs aux deux profils de lamelle. Seules les plages de réglage de l'équerre diffèrent entre C 80 et Z 90.

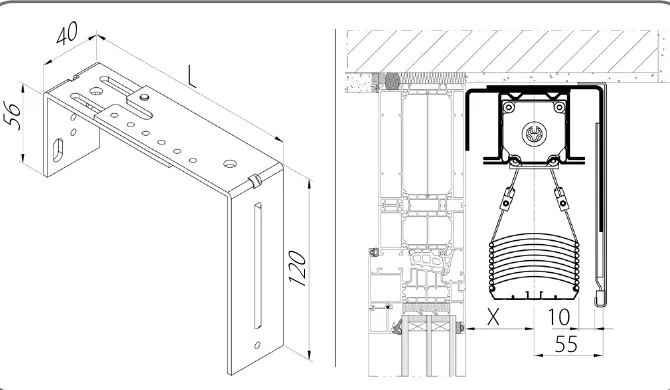

Équerre réglable — USG/R/1 (profondeur 56 mm) & USG/R/2 (profondeur 116 mm)

USG/R/1 — équerre courte, hauteur de fixation 120 mm

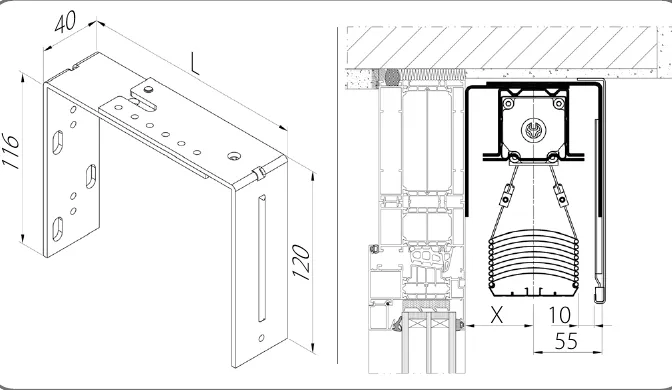

USG/R/2 — équerre profonde pour tableaux larges

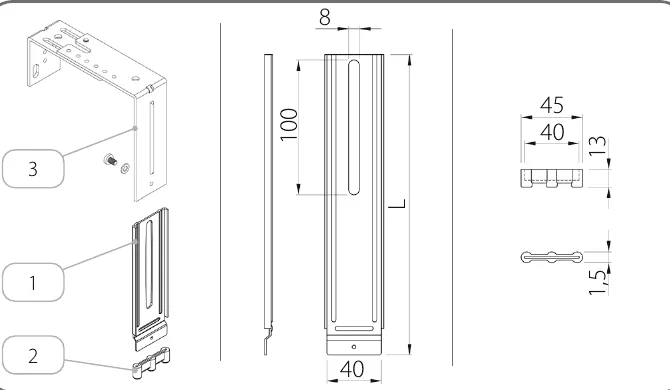

Poignée auxiliaire (UPS) & capot insonorisant

Ensemble poignée auxiliaire (1), capot insonorisant (2), équerre (3)

Code catalogue	L [mm]	Hauteur de caisson [mm]
UPS/140	143	200
UPS/220	223	250
UPS/220	223	300
UPS/300	303	340
UPS/300	303	390
UPS/380	383	440

Étrier supérieur — standard US/A & élastique US/B

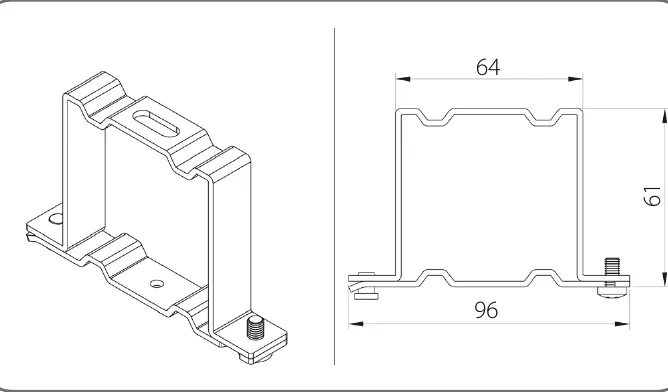

Étrier standard US/A — 96 × 61 mm

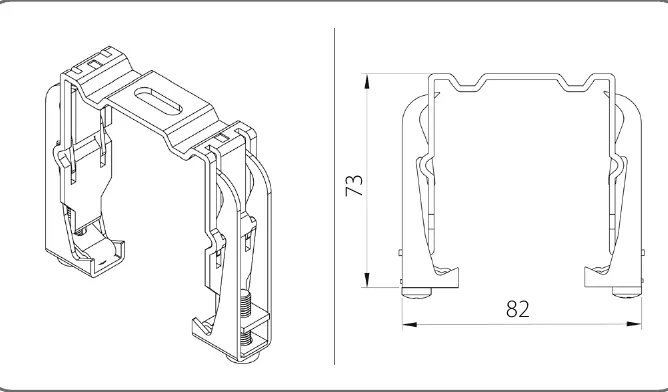

Étrier élastique US/B — 82 × 73 mm

Largeur des lames & nombre de mécanismes de bande

Équerre à coulisse — nombre de fixations (pour 1 pièce de coulisse)

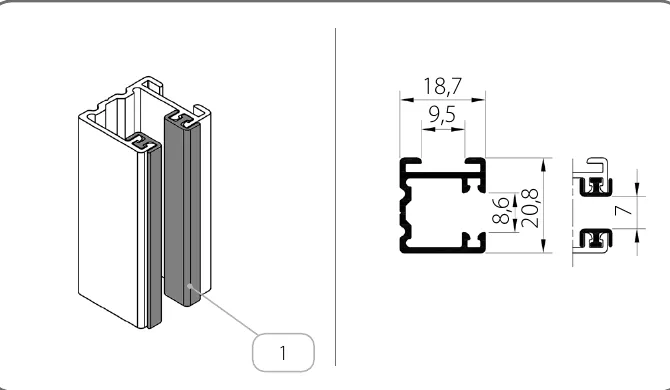

Coulisse apparente PP SZF/2/x — profil aluminium extrudé de 18,7 × 20,8 mm, équipé sur toute sa longueur d'un joint amortisseur noir (teinte 20) qui reçoit la lamelle et supprime le bruit de contact. C'est le profil de référence du SZF/A, et le seul compatible avec la solution d'angle à 90°.

PP SZF/2/x — perspective et section : 18,7 × 20,8 mm, gorge de guidage 8,6 mm, joint amortisseur (1)

Accessoires de reprise et de mise en tension, communs aux deux profils de lamelle. Toutes les poignées sont équipées d'un tendeur.

Équerre à coulisse — UP SZF

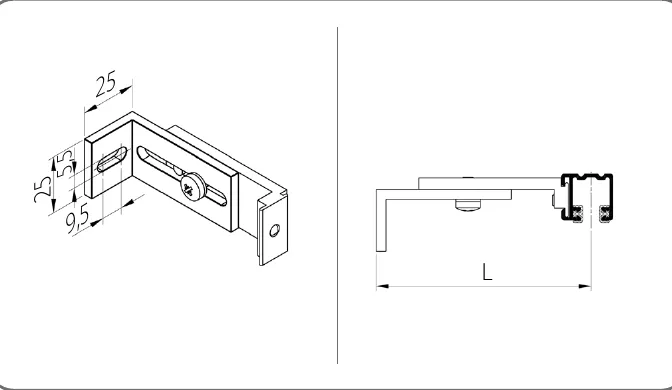

UP SZF/1 — équerre plate, L de 50 à 145 mm

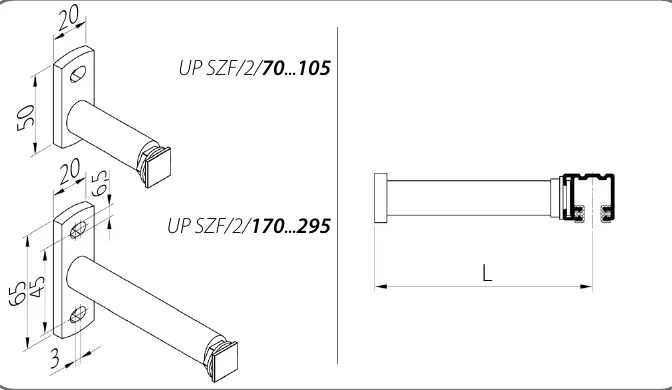

UP SZF/2 — équerre déportée, L de 50 à 295 mm

Supports de câble — UDL

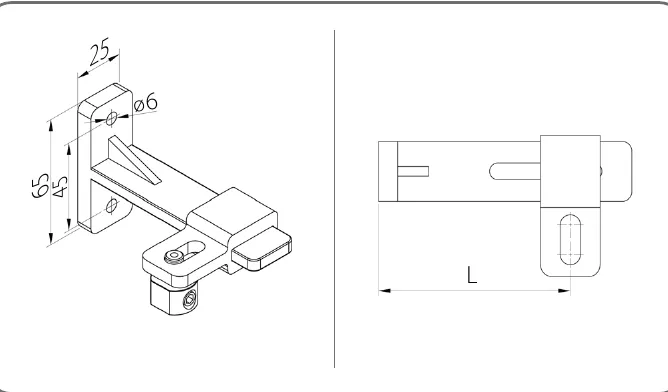

UDL/1 — support réglable 50 à 200 mm

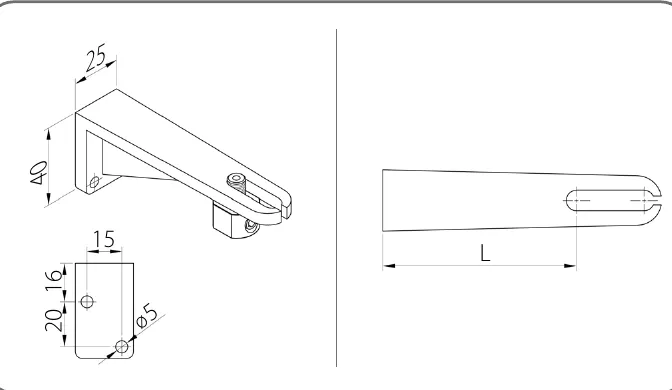

UDL/2 — console 29 à 160 mm

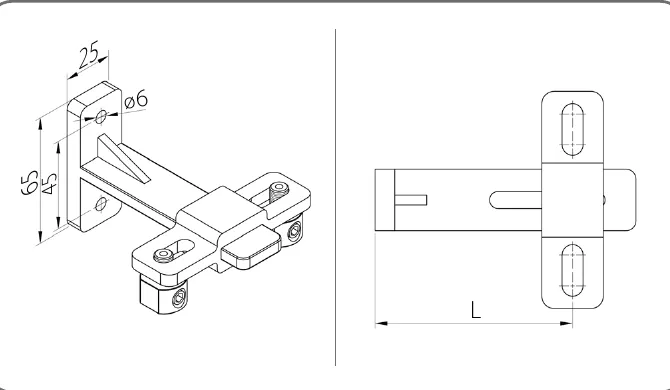

UDL/4 — support double 50 à 200 mm

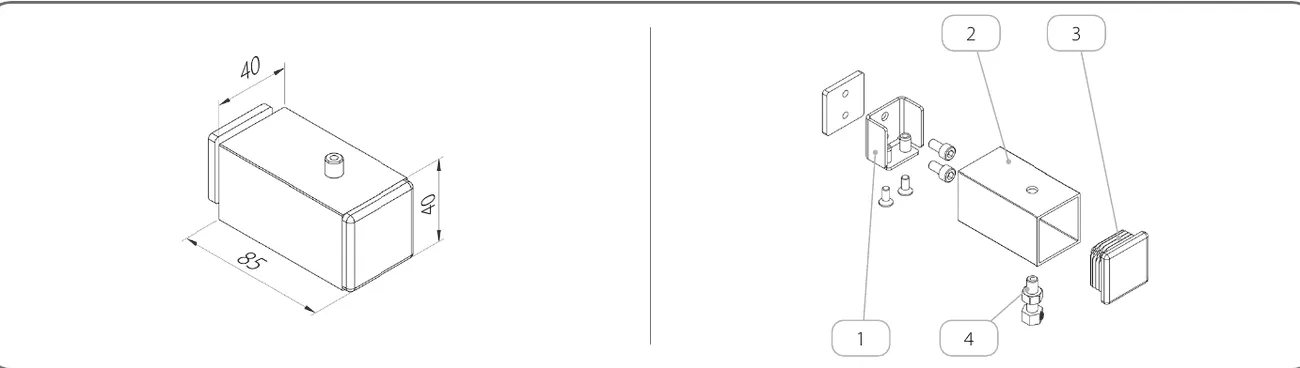

Renfort à corde de coulisse — WZLP/40x40x2/x

Profilé de renfort 40 × 40 × 2 mm et son kit de fixation

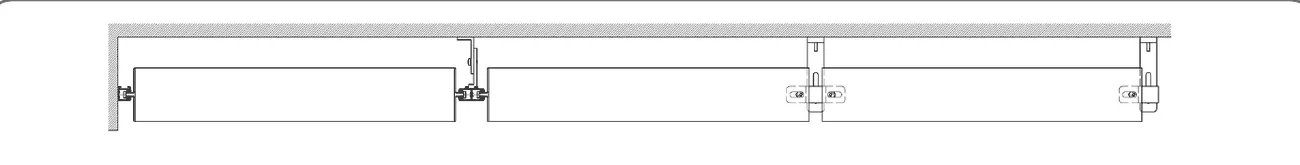

Un même entraînement peut piloter jusqu'à trois brise-soleil juxtaposés. La division se fait par coulisse de séparation adaptée au groupe retenu, associée aux supports de câble UDL correspondants.

Division sur trois éléments avec entraînement commun — coulisses de séparation et supports UDL

Nuancier standard applicable à l'ensemble des profils SZF/A — tôle de protection, coulisses, lamelles et accessoires — identique pour les lamelles C 80 et Z 90. Nuancier physique disponible sur la boutique en ligne.

Restrictions notables : la lamelle elle-même n'est pas proposée en 00 brut ni en IK ; les embouts de lame finale et les joints se limitent au gris 03 et au noir 20 ; les bouchons PVC de coulisse PBX excluent 00, 29, 33, 45, 80B, 82 ; les supports UDL/3 et les poignées d'angle sont livrés en finition anodisée (AND). Les teintes affichées à l'écran sont indicatives.
