01
Nomenclature — vue éclatée
Composition complète du brise-soleil orientable SZF/S, du coffre au rail de guidage.

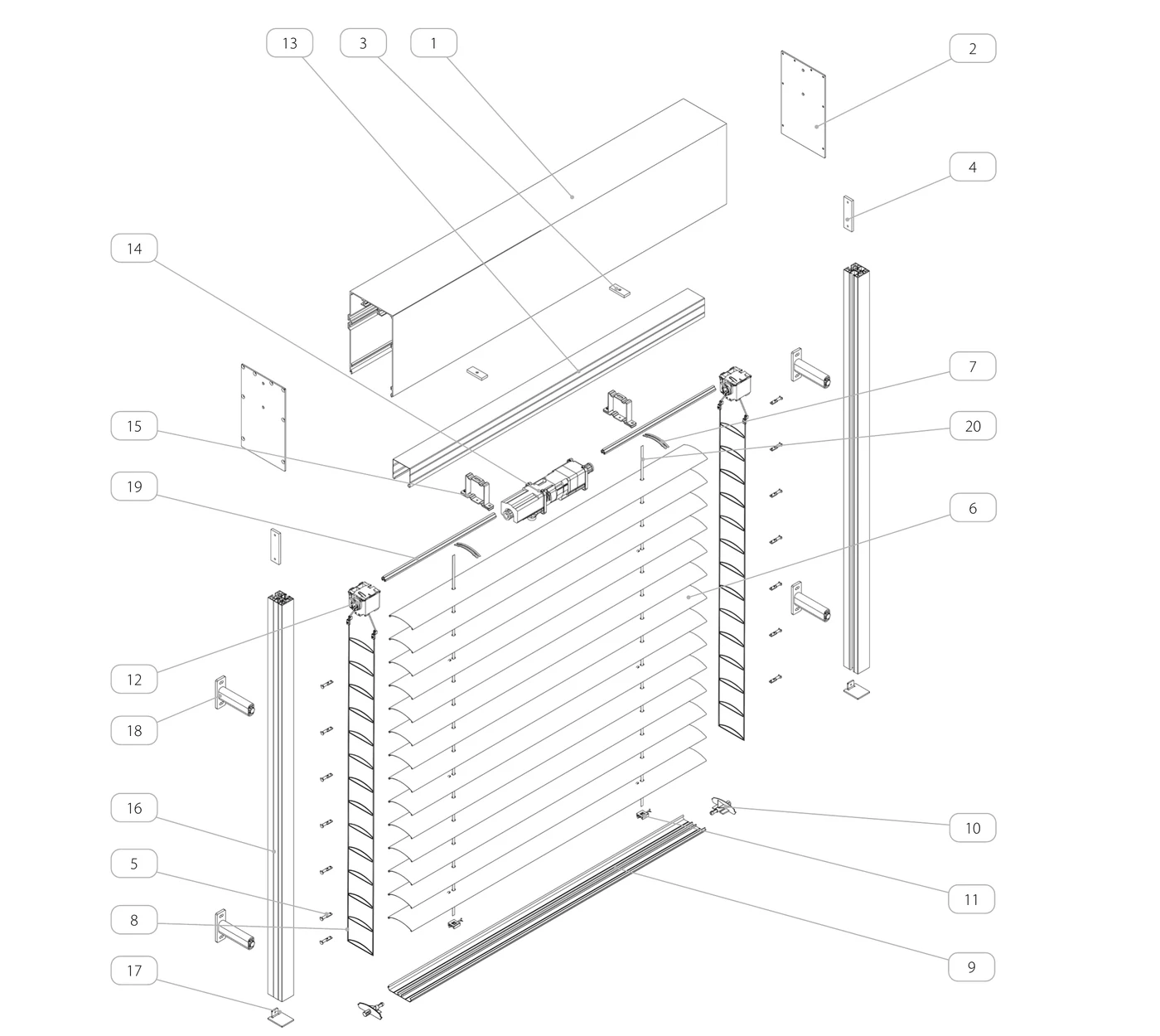

Lame C 80
| N° | Désignation |
|---|
| 1 | Coffre |
| 2 | Flasque |
| 3 | Fixation étrier |
| 4 | Fixation de la coulisse |
| 5 | Pivot de lame orientable |
| 6 | Profil C 80 (lame) |
| 7 | Clips |
| 8 | Échelle C 80 |
| 9 | Lame finale |
| 10 | Embout pour lame finale |
| 11 | Fixation de la bande à la lame finale |
| 12 | Mécanisme — courroie de 8 mm |
| 13 | Support moteur / tablier |
| 14 | Moteur |
| 15 | Étrier |
| 16 | Coulisse |
| 17 | Embout de coulisse |
| 18 | Support mural de coulisse |
| 19 | Axe |
| 20 | Bande / ruban 8 mm |

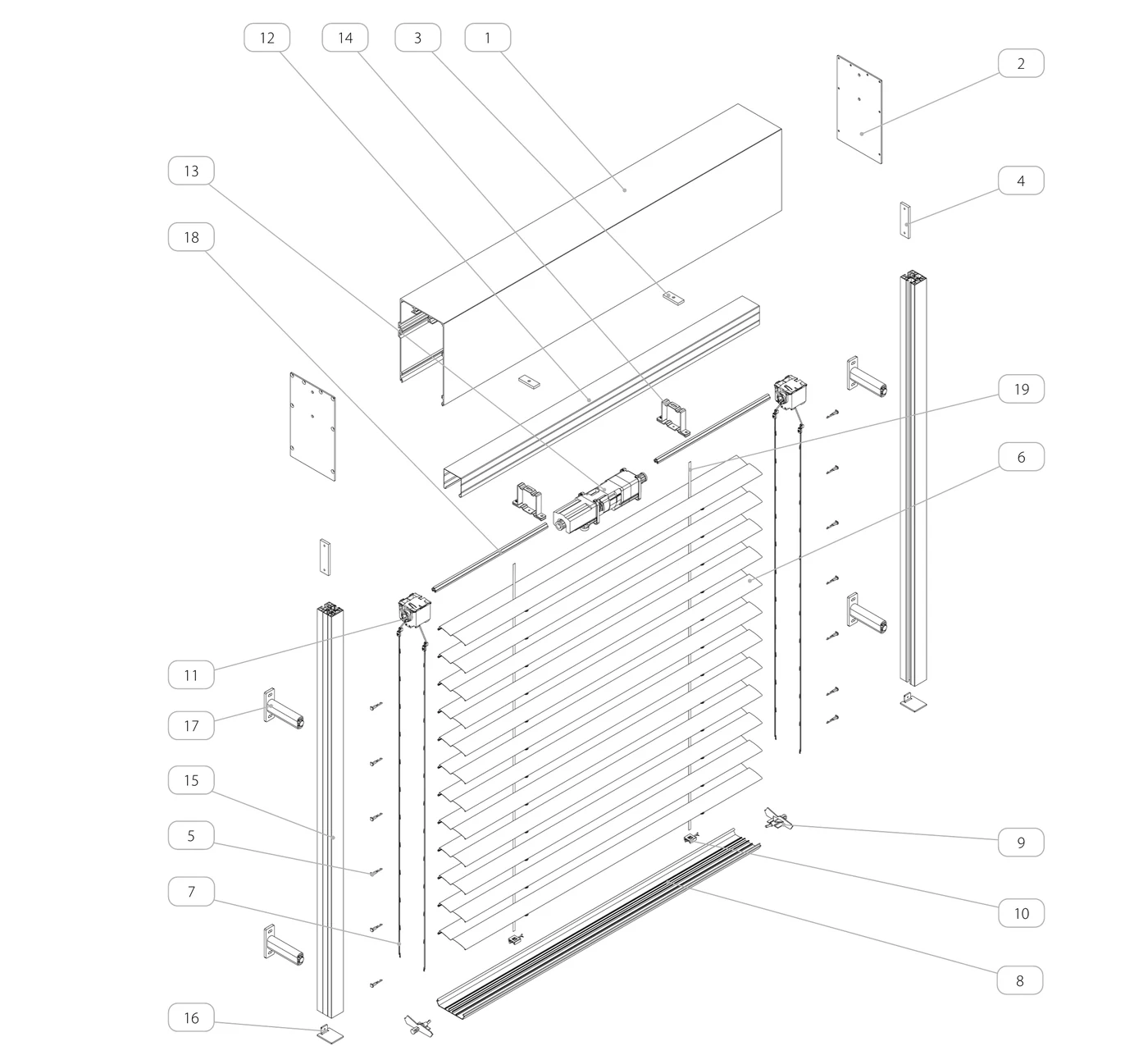

Lame Z 90
| N° | Désignation |
|---|
| 1 | Coffre |
| 2 | Flasque |
| 3 | Fixation étrier |
| 4 | Fixation de la coulisse |
| 5 | Pivot de lame orientable |
| 6 | Profil Z 90 (lame) |
| 7 | Échelle Z 90 |
| 8 | Lame finale |
| 9 | Embout pour lame finale |
| 10 | Fixation de la bande à la lame finale |
| 11 | Mécanisme — courroie de 8 mm |
| 12 | Support moteur / tablier |
| 13 | Moteur |
| 14 | Étrier |
| 15 | Coulisse |
| 16 | Embout de coulisse |
| 17 | Support mural de coulisse |
| 18 | Axe |
| 19 | Bande / ruban 8 mm |
02

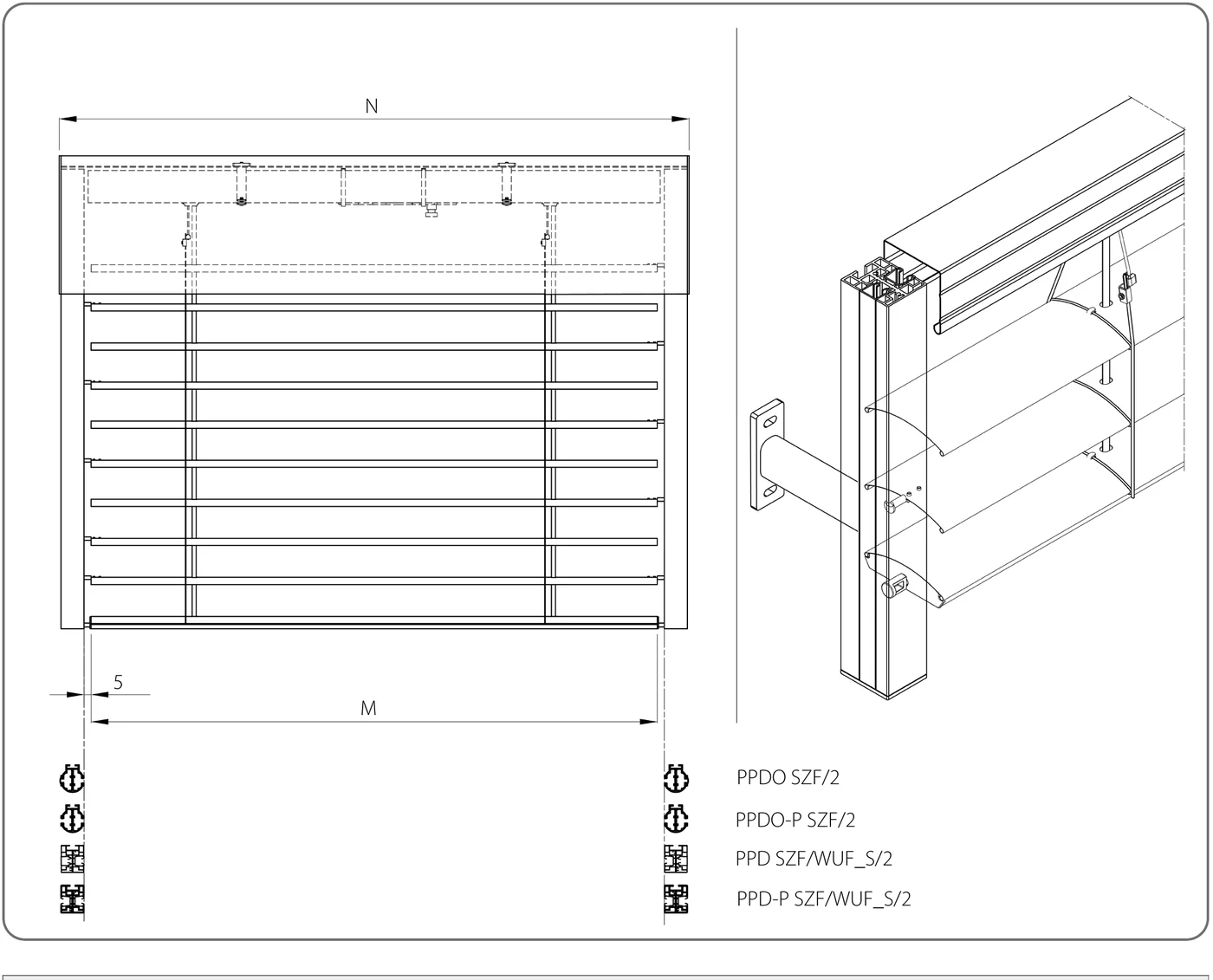

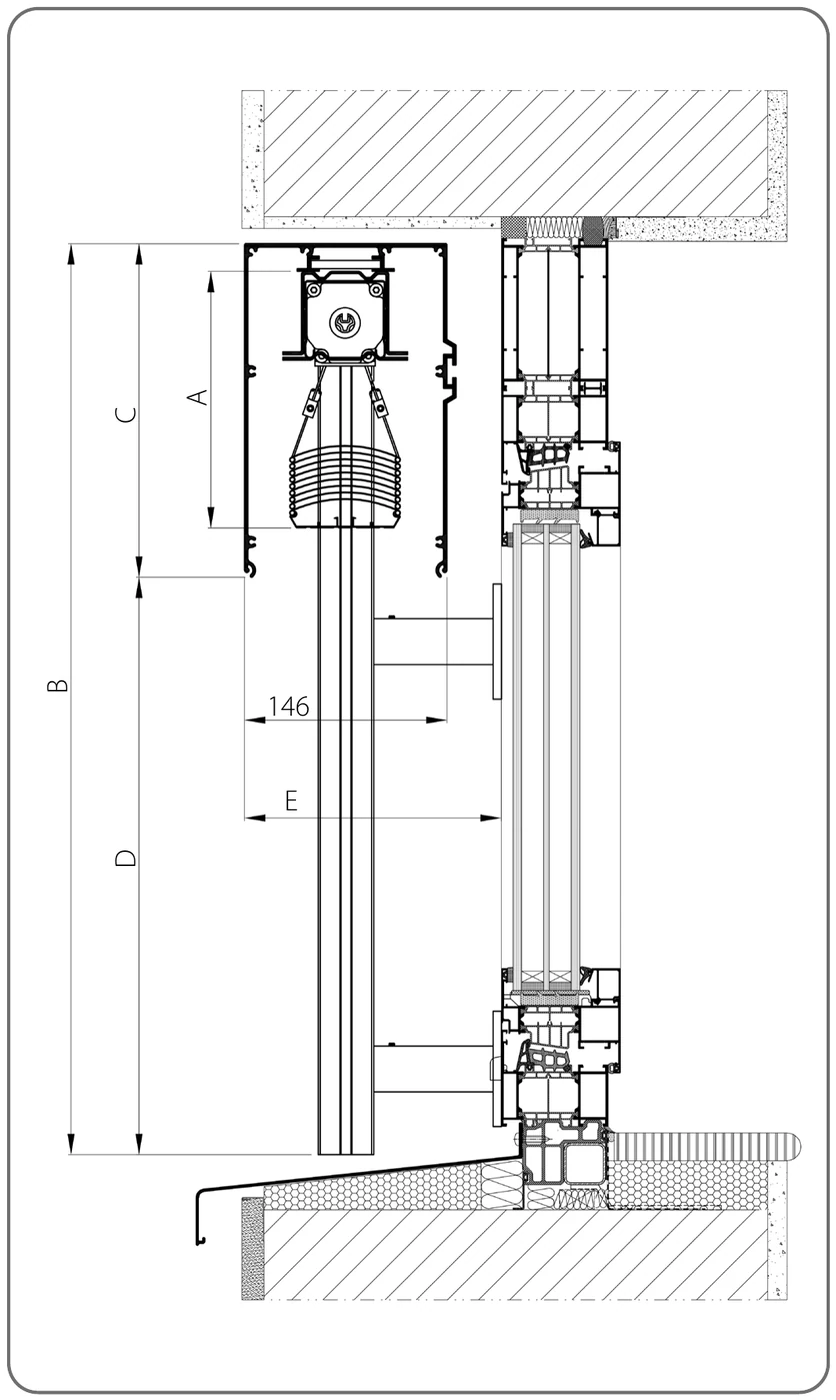

Dimensions et implantation
Symboles utilisés — A : hauteur du paquet · B : hauteur du brise-soleil · C : hauteur du coffre · D : hauteur libre · E : profondeur d'installation · M : largeur de paquet/lames · N : largeur du brise-soleil.
Lame C 80 A/B/C/D en mm
| A [mm] | B [mm] | C [mm] | D [mm] |
|---|
| 190 | 600 – 800 | 240 | 360 – 960 |
| 200 | 801 – 1000 |
| 210 | 1001 – 1200 | 330 | 871 – 2470 |
| 230 | 1201 – 1400 |
| 240 | 1401 – 1600 |
| 250 | 1601 – 1800 |
| 260 | 1801 – 2000 |
| 280 | 2001 – 2200 |
| 290 | 2201 – 2400 |
| 300 | 2401 – 2600 |
| 310 | 2601 – 2800 |
| 320 | 2801 – 3000 | 390 | 2411 – 3610 |
| 340 | 3001 – 3200 |
| 350 | 3201 – 3400 |
| 360 | 3401 – 3600 |
| 370 | 3601 – 3800 |
| 380 | 3801 – 4000 |
Valeurs C et D identiques que le brise-soleil soit équipé de coulisses ou d'un renfort à câble (lame C 80).
Lame Z 90 A/B/C/D en mm
| A [mm] | B [mm] | C [mm] | D [mm] |
|---|
| 130 | 600 – 800 | 240 | 360 – 1760 |
| 140 | 801 – 1000 |
| 160 | 1001 – 1200 |
| 170 | 1201 – 1400 |
| 190 | 1401 – 1600 |
| 200 | 1601 – 1800 |
| 220 | 1801 – 2000 |
| 230 | 2001 – 2200 | 330 | 1671 – 3070 |
| 250 | 2201 – 2400 |
| 260 | 2401 – 2600 |
| 270 | 2601 – 2800 |
| 290 | 2801 – 3000 |
| 300 | 3001 – 3200 |
| 310 | 3201 – 3400 |
| 330 | 3401 – 3600 |
| 340 | 3601 – 3800 | 390 | 3011 – 3610 |
| 360 | 3801 – 4000 |
À hauteur de brise-soleil (B) égale, le paquet de lames Z 90 (A) est légèrement plus haut que le C 80 — la lame est plus large. Valeurs C et D identiques que le brise-soleil soit équipé de coulisses ou d'un renfort à câble (lame Z 90).
03
Spécifications techniques
Deux configurations de guidage disponibles, chacune avec ses propres limites dimensionnelles. Ces limites sont identiques pour les lames C 80 et Z 90.
Brise-soleil orientable avec coulisse
Version d'angle
Non disponible
| Entraînement électrique | Entraînement avec ouverture d'urgence | Commande manuelle | Montage |
|---|
| Oui | Oui | Oui | Externe |

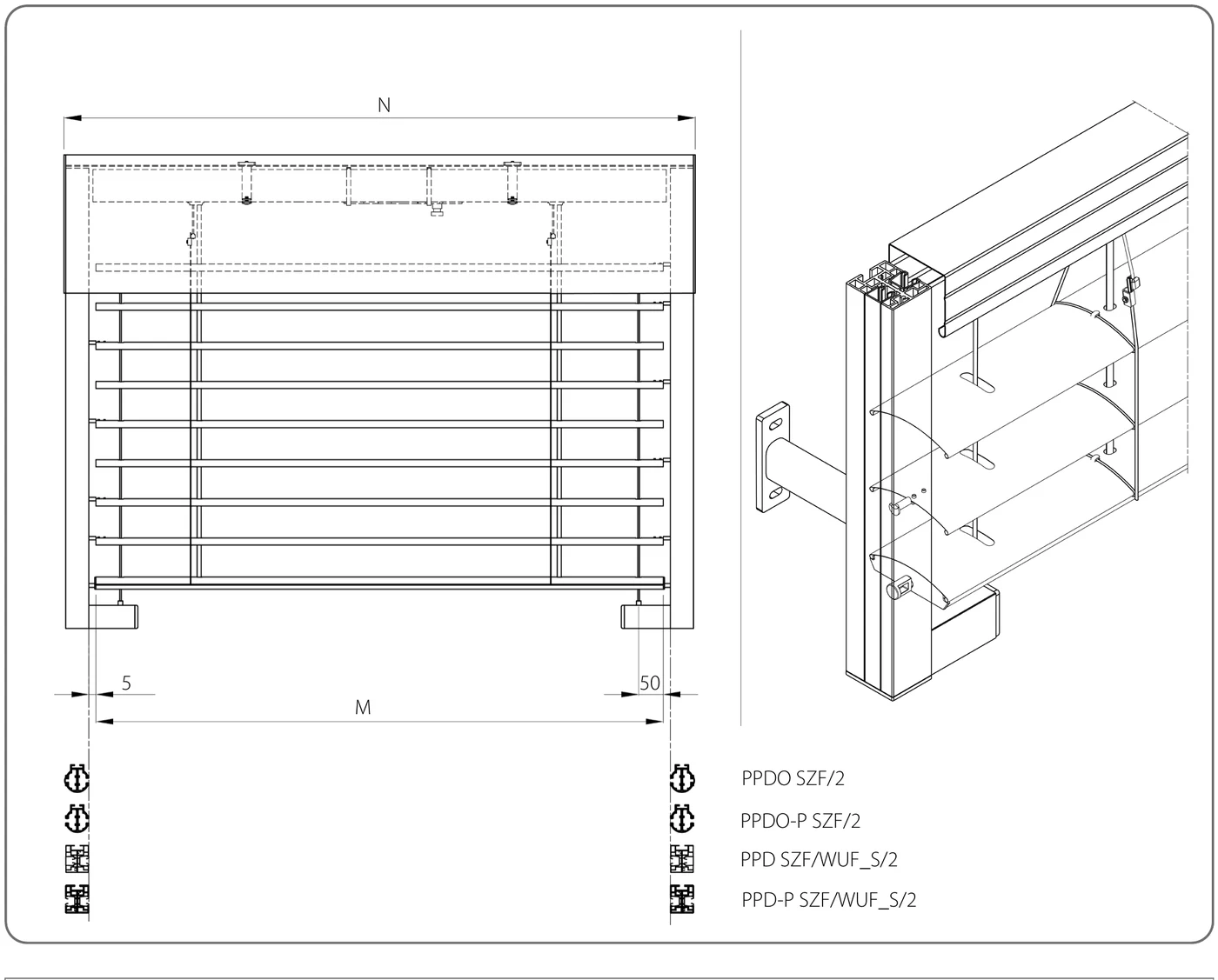

Brise-soleil orientable avec coulisse et renfort à câble
Version d'angle
Non disponible
| Entraînement électrique | Entraînement avec ouverture d'urgence | Commande manuelle | Montage |
|---|
| Oui | Oui | Oui | Externe |
04

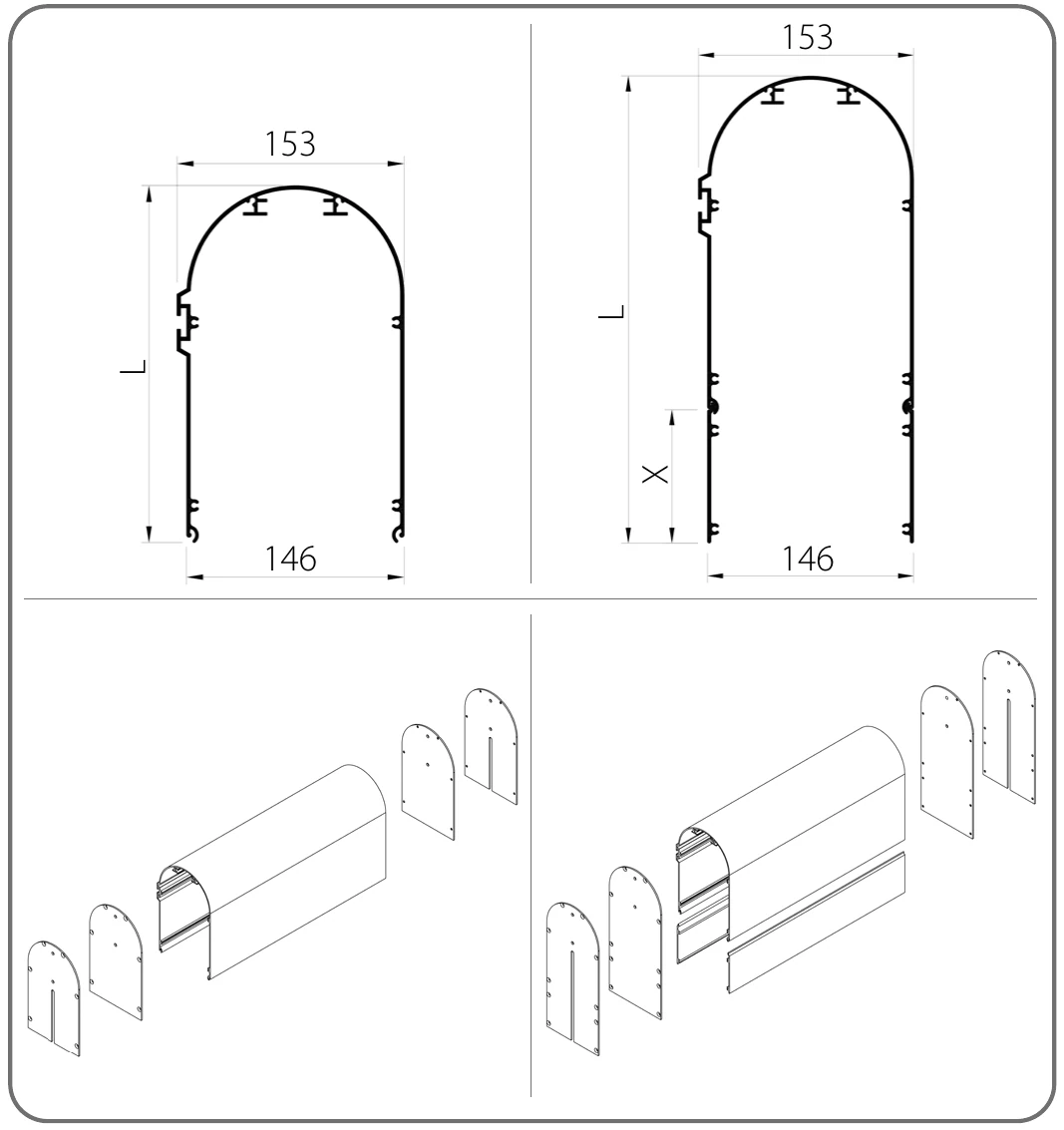

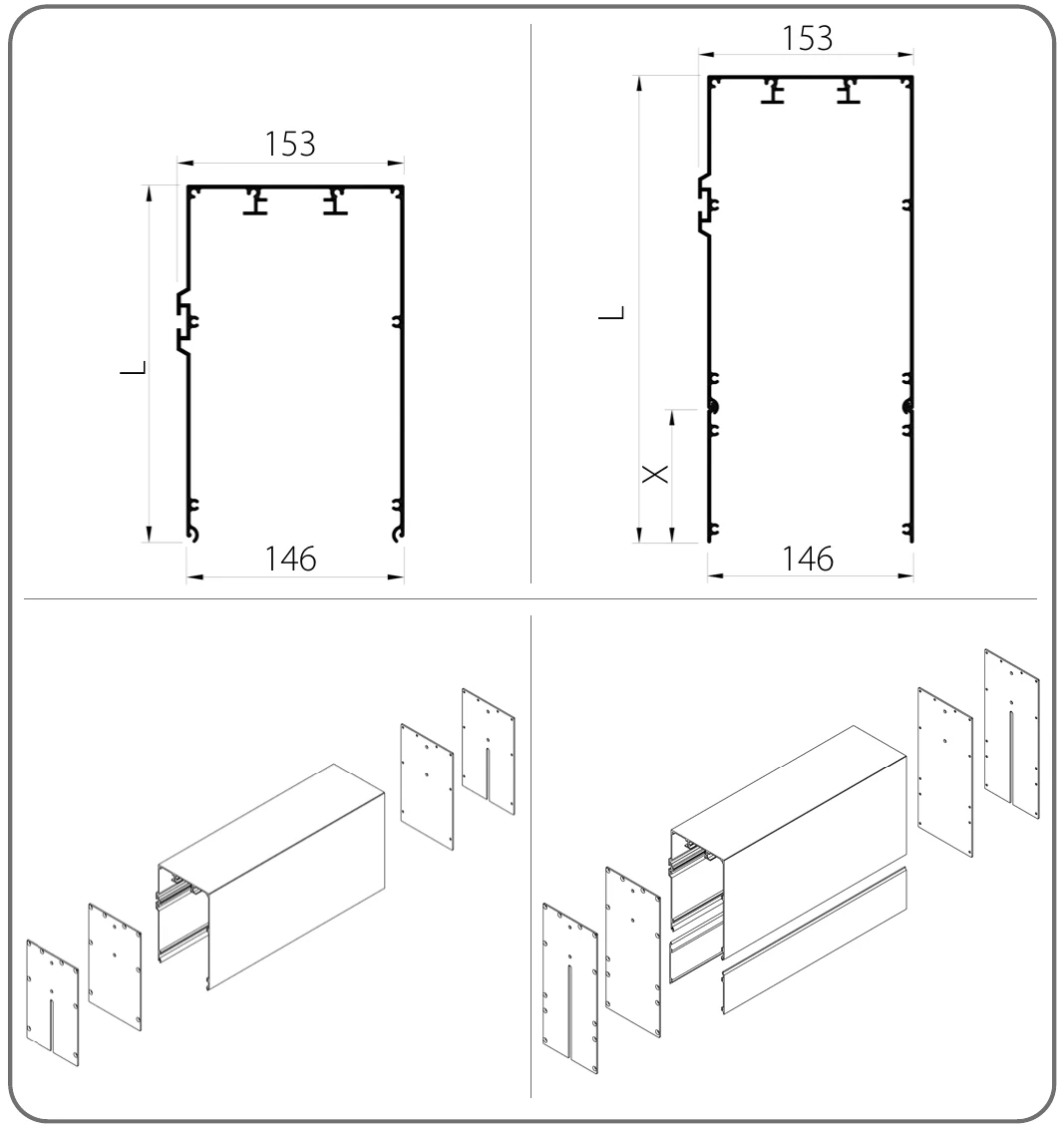

Coffres
Deux profils de coffre disponibles, dans les mêmes gammes de dimensions. Largeur maximale : 6 m pour un seul élément.
| Réf. | L [mm] | X [mm] |
|---|
| 1 | 241 | — |
| 2 | 337 | 100 |
| 3 | 397 | 160 |
| Réf. | L [mm] | X [mm] |
|---|
| 1 | 241 | — |
| 2 | 337 | 100 |
| 3 | 397 | 160 |
05
Choix de la lame — C 80 ou Z 90
Le SZF/S accepte deux profils de lame interchangeables. Le reste du système (coffre, coulisses, étriers, supports muraux, montage) est strictement identique quel que soit le choix.
Largeur lame
C 80 → 80,4 mm
Z 90 → 93 mm
Rotation
C 80 → 180°
Z 90 → 90°
Lame finale
C 80 → ouverte
Z 90 → ouverte
Joint d'insonorisation
C 80 → non disponible
Z 90 → UWZ90/x

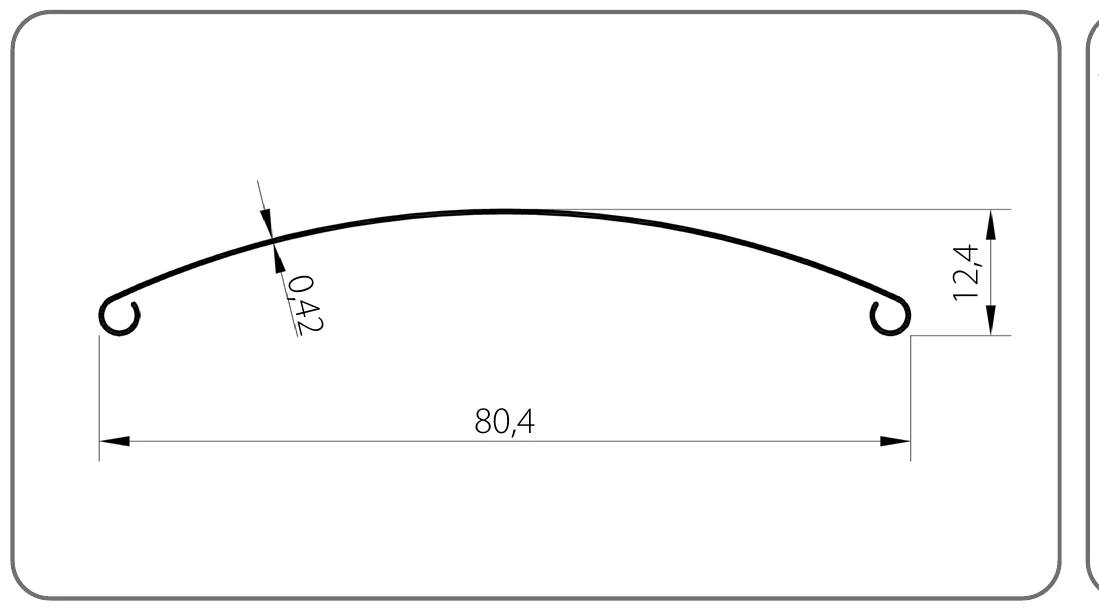

Profil de lame C 80

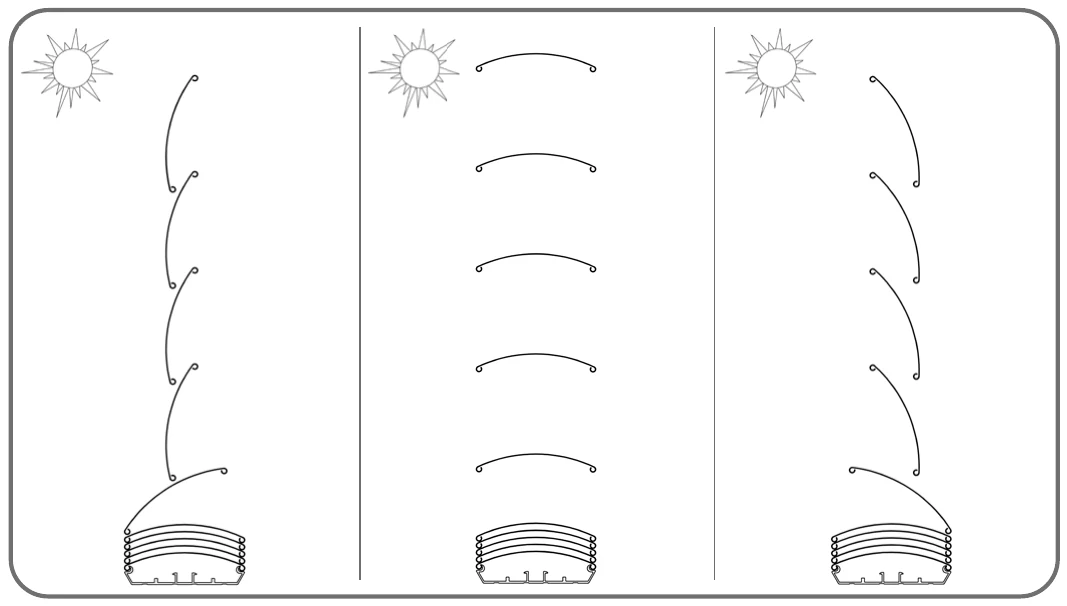

* L'angle d'inclinaison des lames de 180° est une valeur conventionnelle.

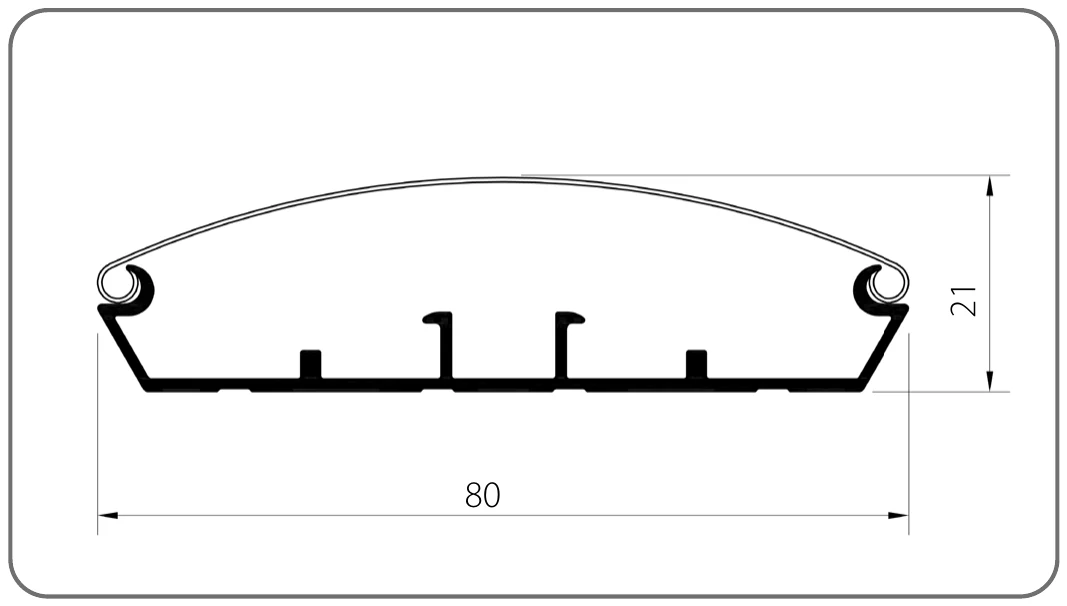

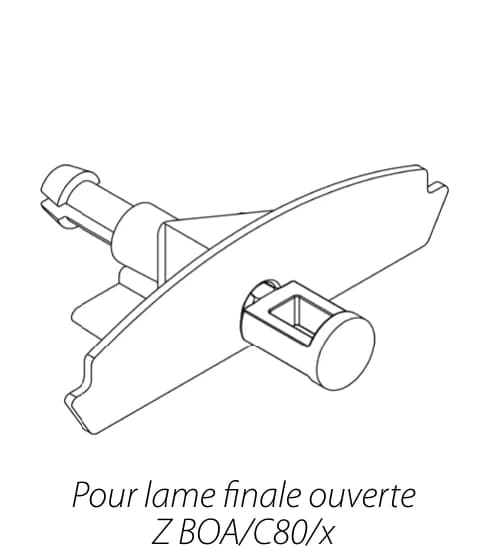

Embout de lame finale Z BOA/C80/x

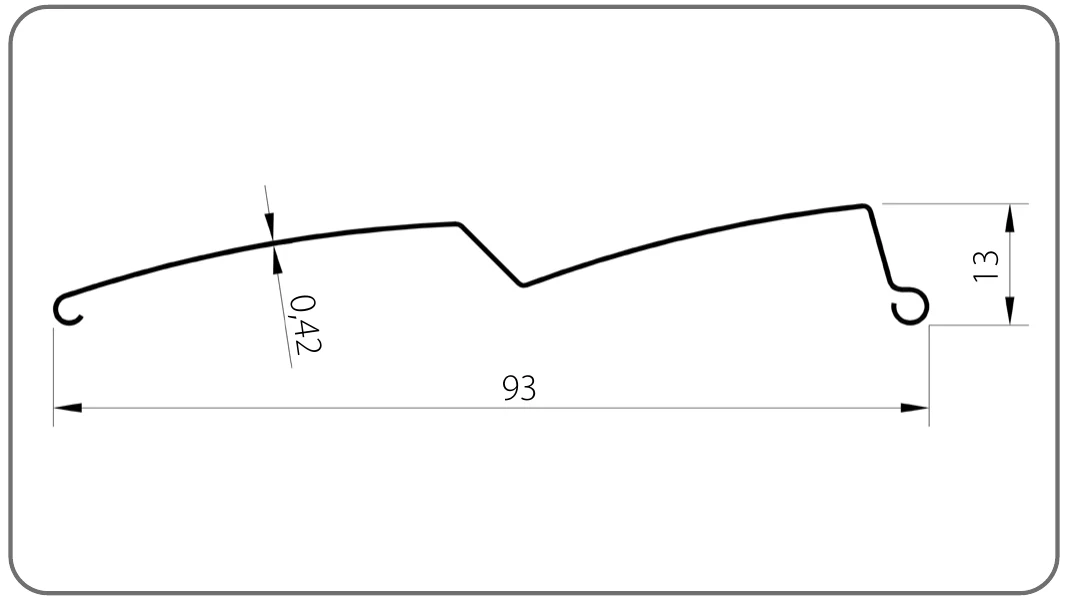

Profil de lame Z 90

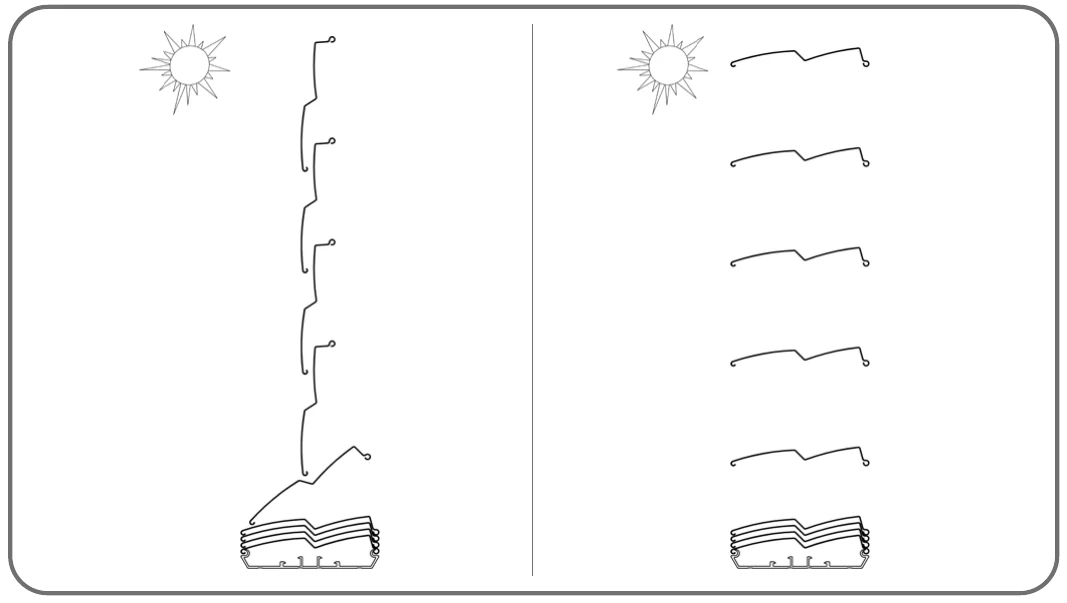

Angle d'inclinaison de la lame Z 90 : 90°, contre 180° pour la C 80.
Seule la version ouverte existe pour le Z 90 (pas de version pleine).

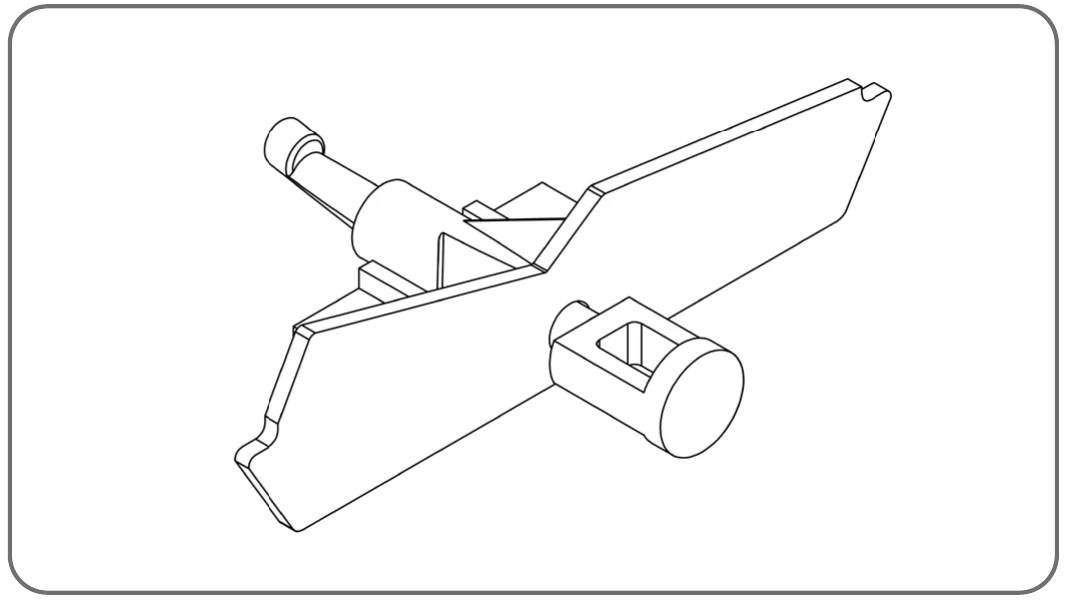

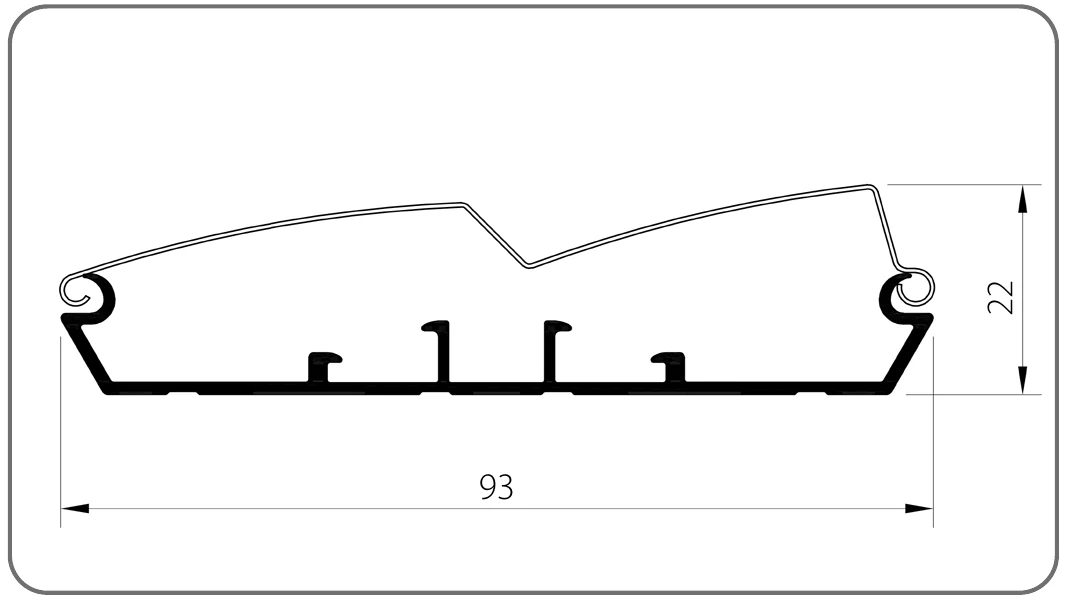

Embout de lame finale Z BOA/Z90/x

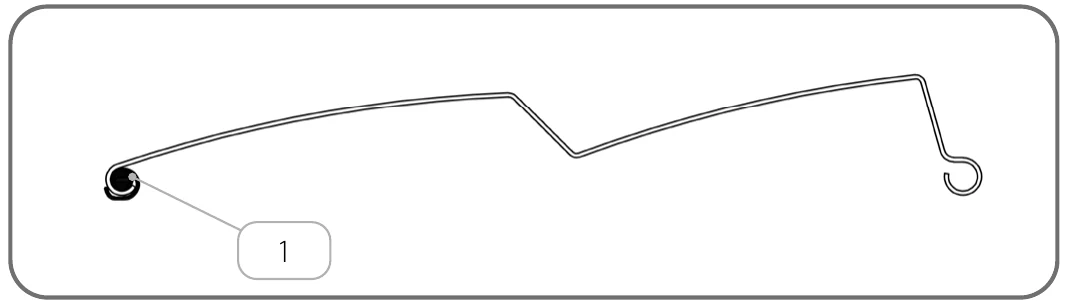

Joint d'insonorisation des lames UWZ90/x
| Disponible uniquement pour la lame Z 90 | 03 — gris |
Aucun joint d'insonorisation équivalent n'existe pour la lame C 80.
06
Coulisses & systèmes de guidage
Coulisse standard aluminium ou renfort à câble, avec leurs supports muraux et embouts associés. Coulisses de séparation disponibles pour les compositions multi-éléments.

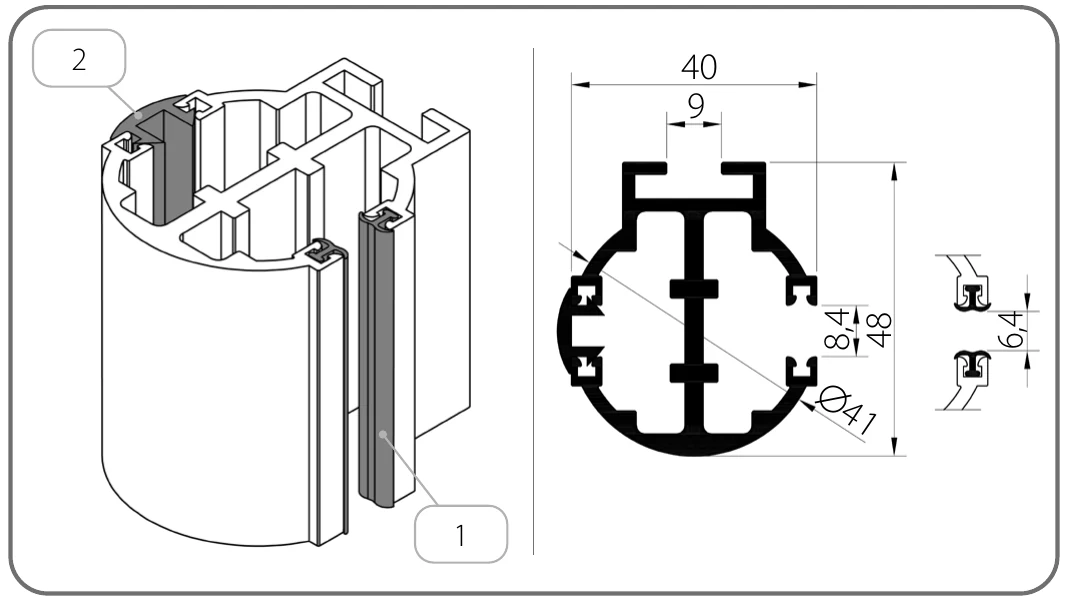

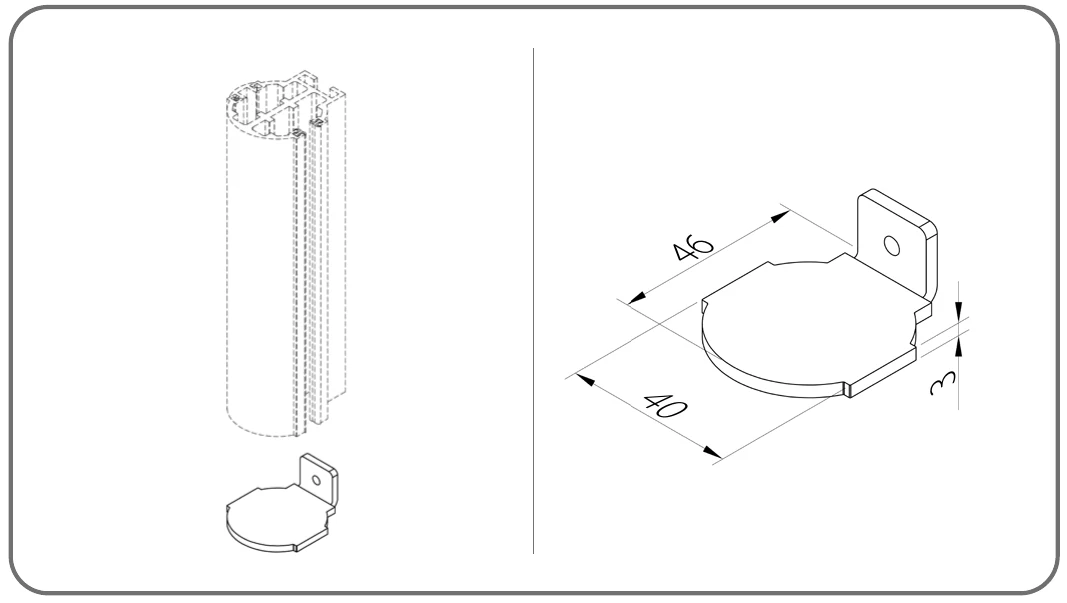

Coulisse standard — PPDO SZF/2/x
| Joint amortisseur | 20 — noir |
| Joint de masquage | 03 — gris / 20 — noir |

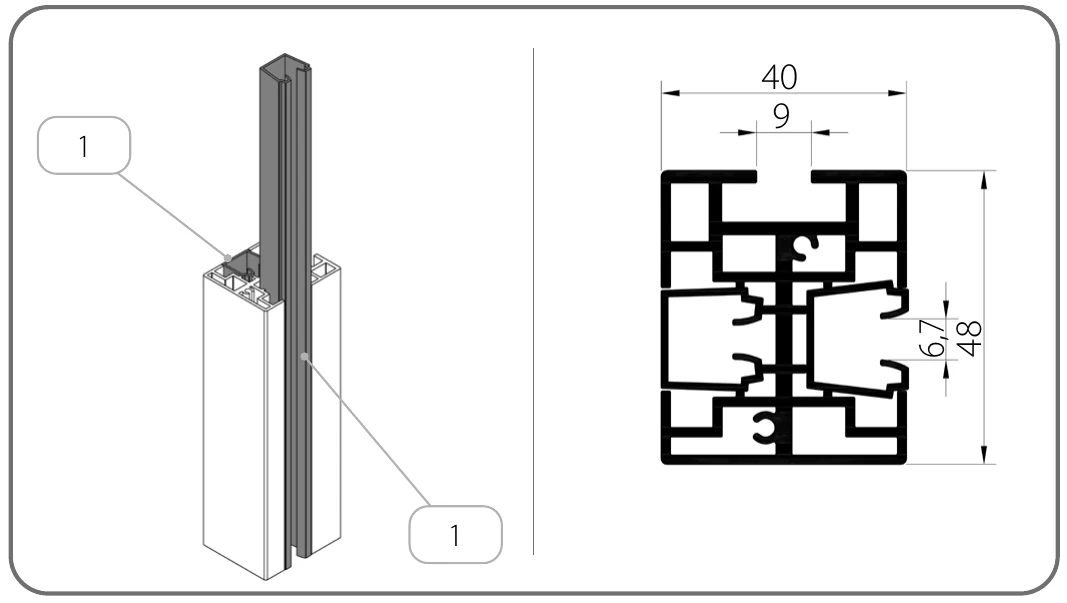

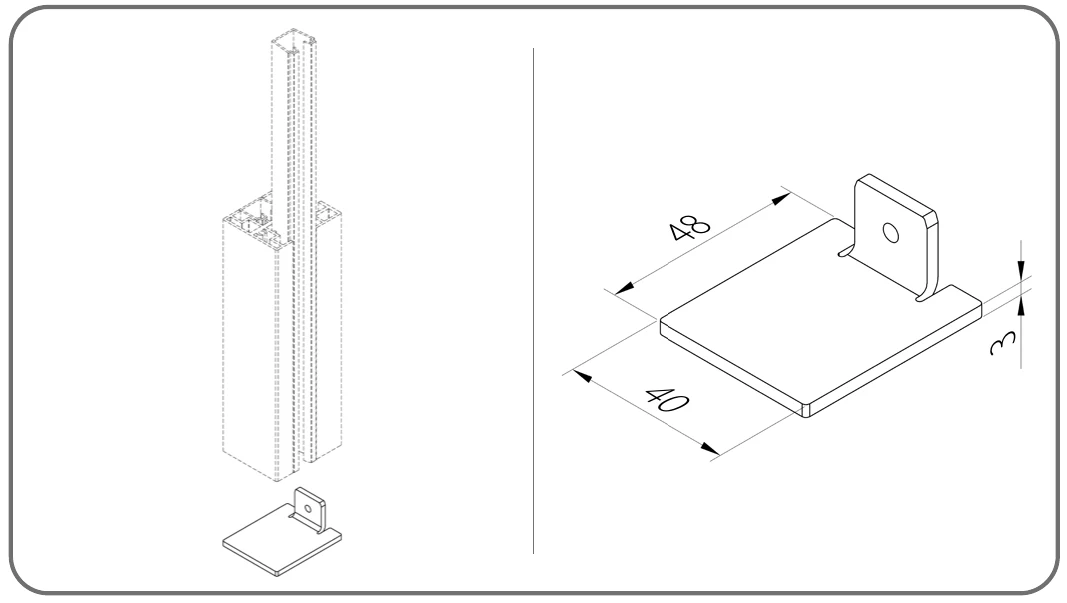

Coulisse — PPD SZF/WUF_S/2/x
| Insert pour coulisse | 03 — gris / 20 — noir |
Embout de coulisse — aluminium

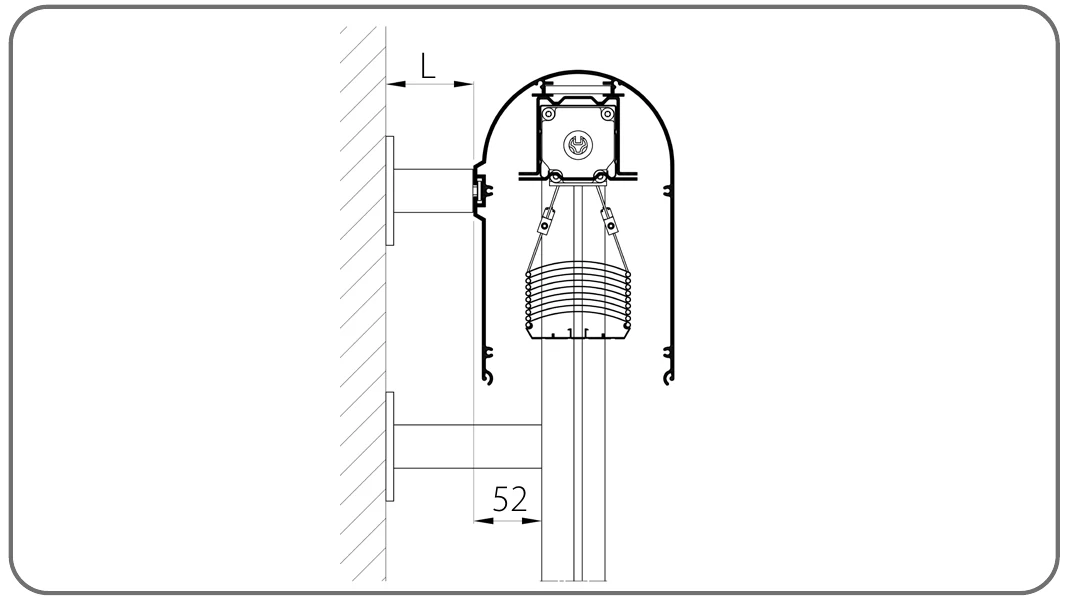

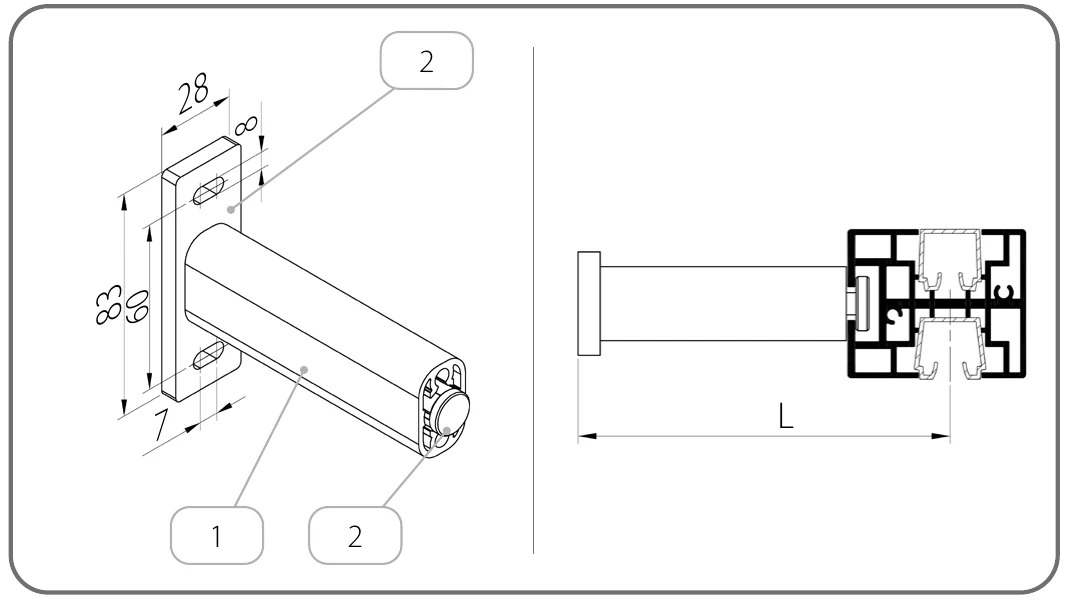

Support mural de coulisse — UP SZF/4/x & UP SZF/5
UP SZF/4/x L 75 – 200 mm
| Profilé de la poignée télescopique | PUT SZF/x |
| Kit de poignée télescopique | ZUP SZF/4/x |
| UP SZF/4 (boîtier) | L 40 – 180 mm |

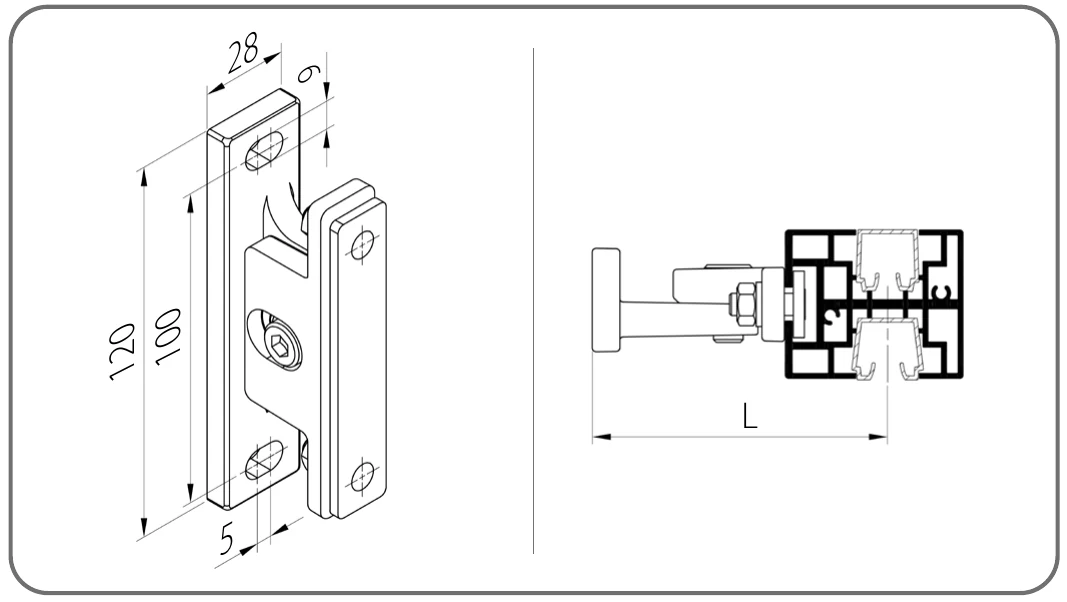

UP SZF/5
| Code catalogue | L [mm] |
|---|
| UP SZF/5/70/x | 66 – 72 |
| UP SZF/5/85/x | 80 – 86 |
⚠ Un support supplémentaire est nécessaire pour monter le boîtier au-delà de 3 m de large.

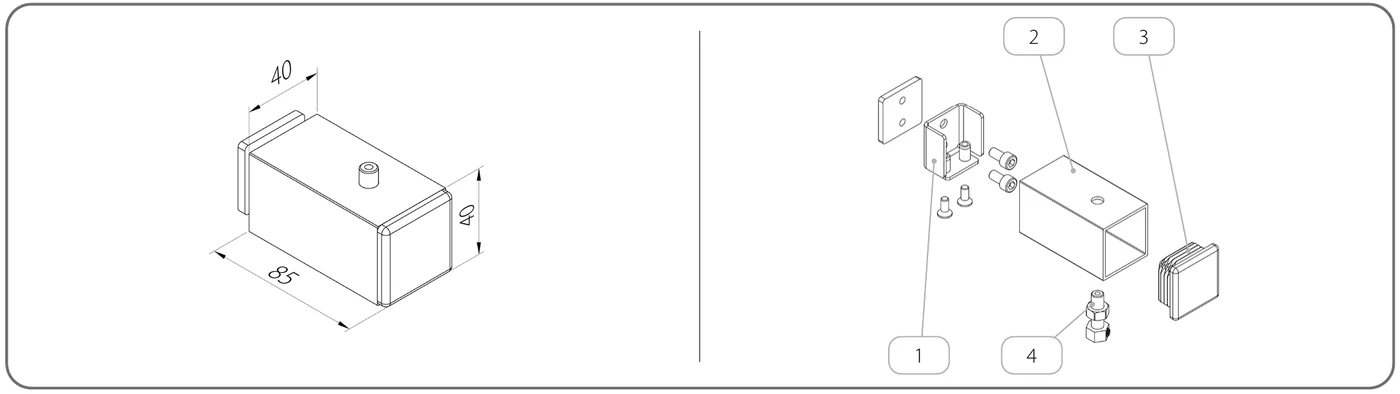

Câble de renfort (pour les grandes hauteurs) — WZLP/40x40x2/x
| Kit de fixation des renforts | ZM/WZLP/40x40x2 |
| Profilé de fixation | U/WZLP/40x40x2/x |
| Embout | Z/WZLP/40x40x2/x — 02 blanc / 20B noir / 23B gris anthracite |
| Tendeur de fil | NLS |
⚠ Toutes les poignées sont équipées d'un tendeur.

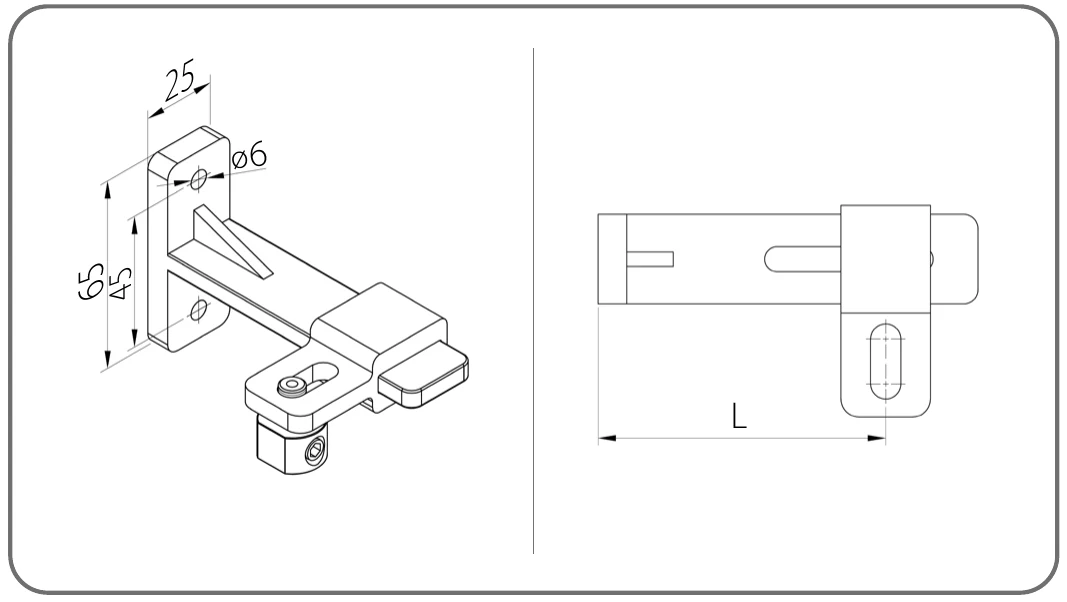

Supports de câble — UDL
| Référence | Plage L [mm] |
|---|
| UDL/1 | 50 – 90 · 88 – 128 · 125 – 165 · 160 – 200 |
| UDL/2 | 29 – 50 · 55 – 76 · 83 – 104 · 111 – 132 · 139 – 160 |

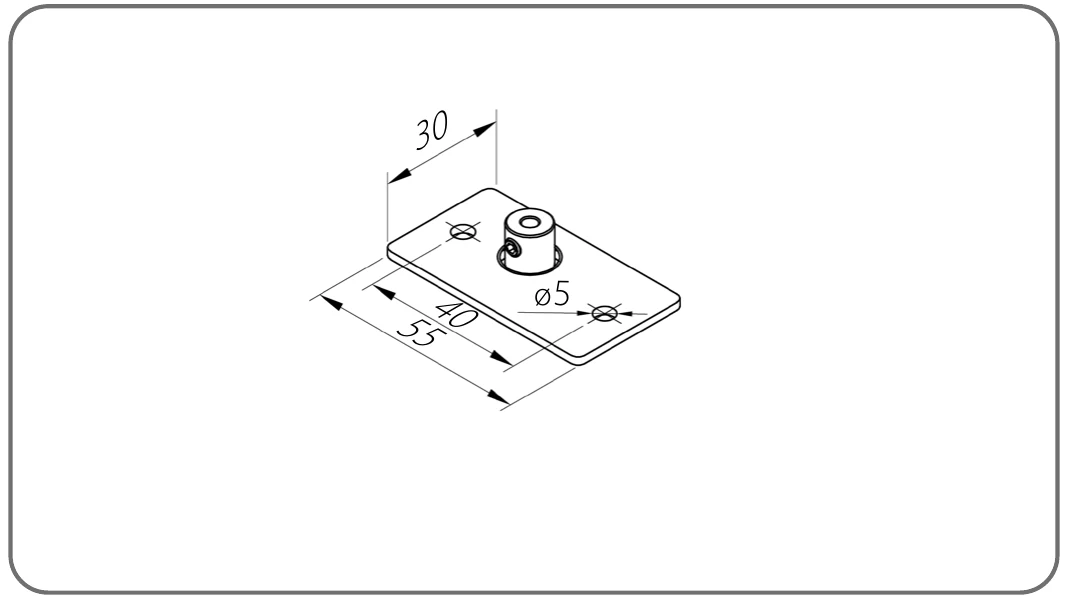

| UDL/3/x | fixation plaque 30 × 55 mm, Ø5 — finition anodisée (AND) |
| UDL/4 | 50 – 90 · 88 – 128 · 125 – 165 · 160 – 200 |
| UDL/5 | Ø18 mm, longueur 29 mm |
Coulisses de séparation (compositions multi-éléments)

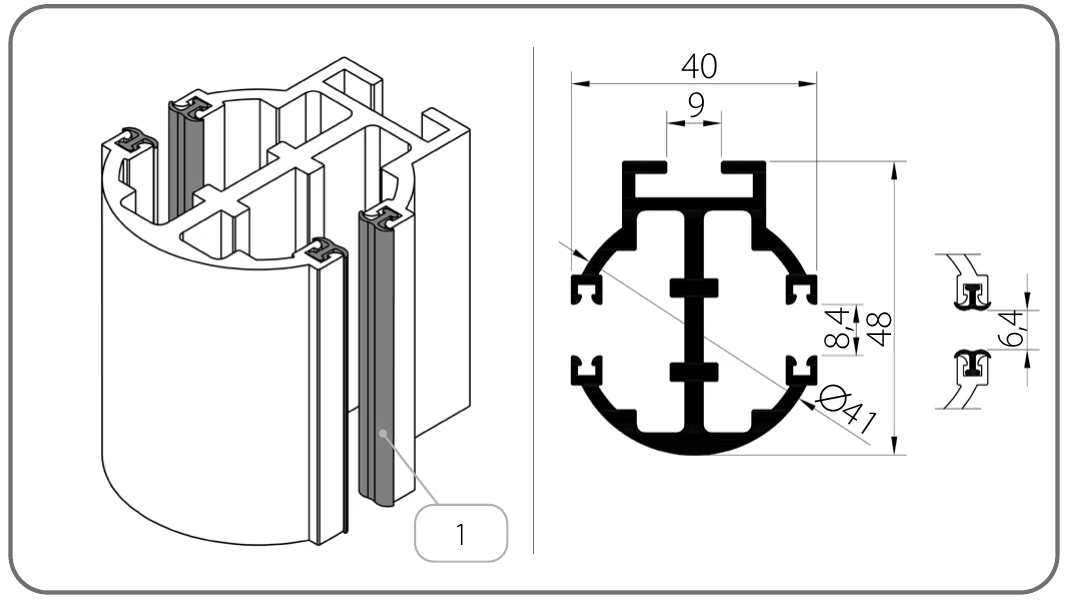

PPDO-P SZF/2/x
| Joint amortisseur | 20 — noir |

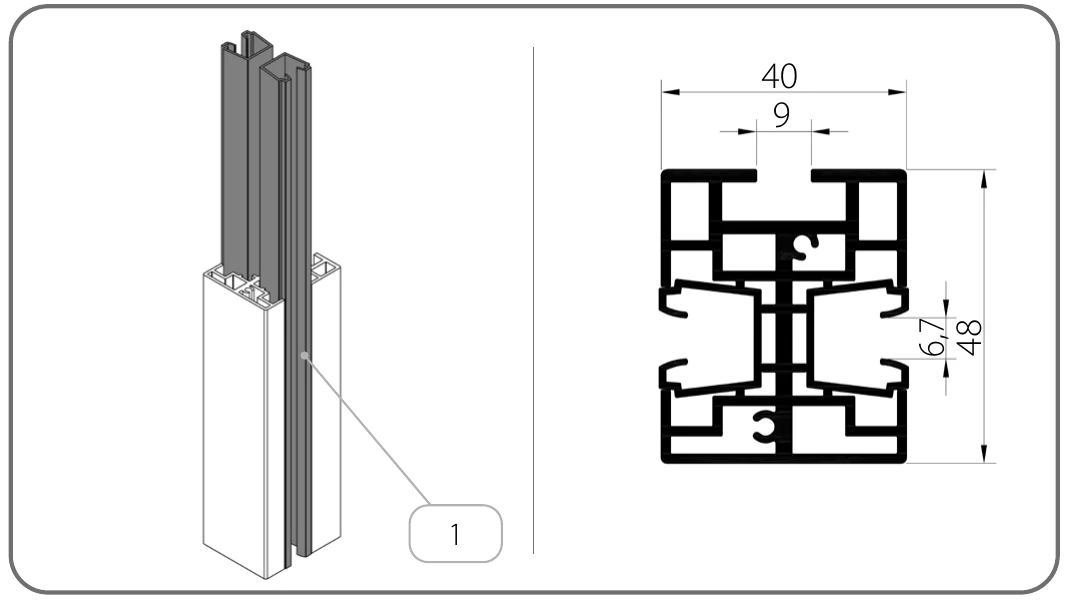

PPD-P SZF/WUF_S/2/x
| Insert pour coulisse | 03 — gris / 20 — noir |
07
Montage & fixation

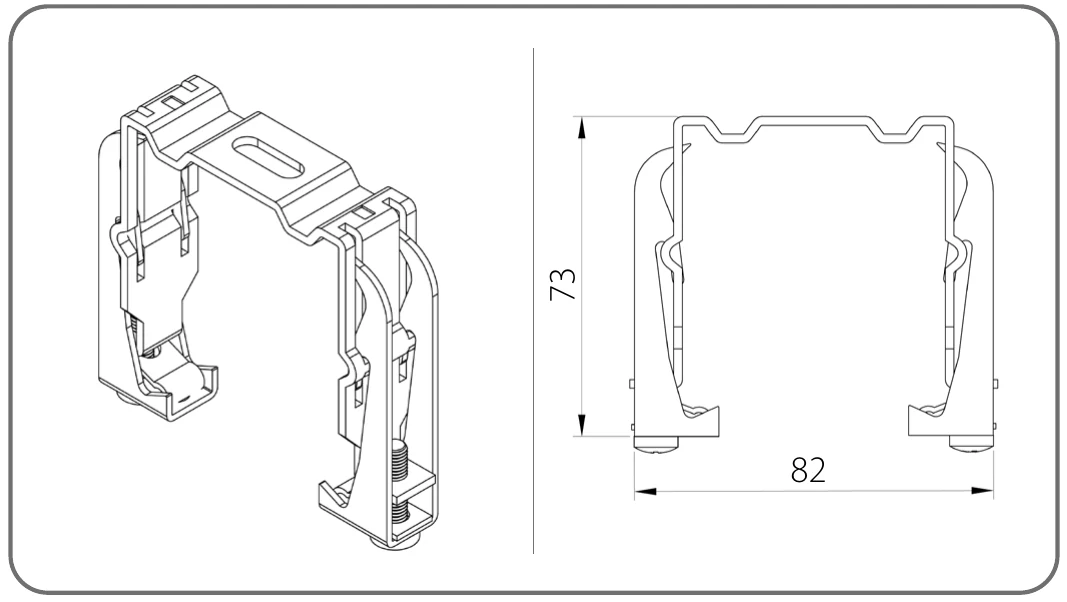

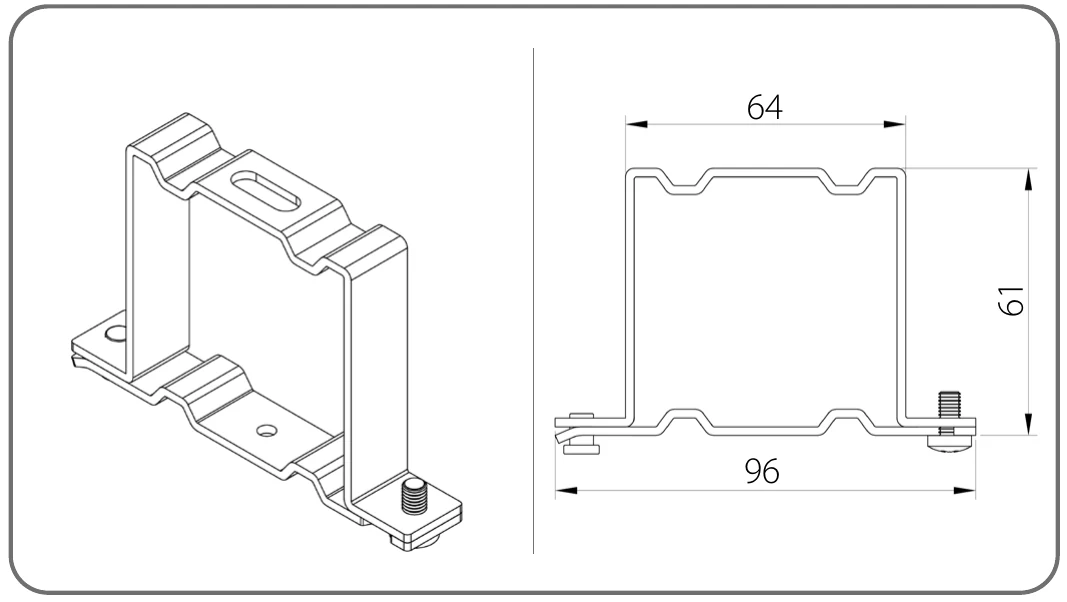

Étrier supérieur
Nombre d'étriers supérieurs selon la largeur
| Largeur BSO [mm] | Quantité |
|---|
| 600 – 1600 | 2 |
| 1601 – 2400 | 3 |
| 2401 – 3200 | 4 |
| 3201 – 4000 | 5 |
| 4001 – 4500 | 6 |
| 4501 – 5000 | 7 |
Largeur des lames & nombre de mécanismes de bande
| Hauteur BSO [mm] | Largeur des lames [mm] |
|---|
| 600 – 2500 | 1400 | 2400 | 3400 | 4400 | 5000 | — | — |
| 2501 – 3000 | 1300 | 2200 | 3100 | 4000 | 4900 | 5000 | — |
| 3001 – 4500 | 1200 | 2000 | 2800 | 3600 | 4400 | 5000 | — |
| 4501 – 5000 | 1100 | 1800 | 2500 | 3200 | 3900 | 4600 | 5000 |
| Nombre de mécanismes | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Support mural de coulisse — nombre de fixations
| Hauteur BSO [mm] | 600–1600 | 1601–2600 | 2601–3600 | 3601–4400 |
|---|
| Nombre de fixations (pour 1 pièce de coulisse) | 2 | 3 | 4 | 5 |

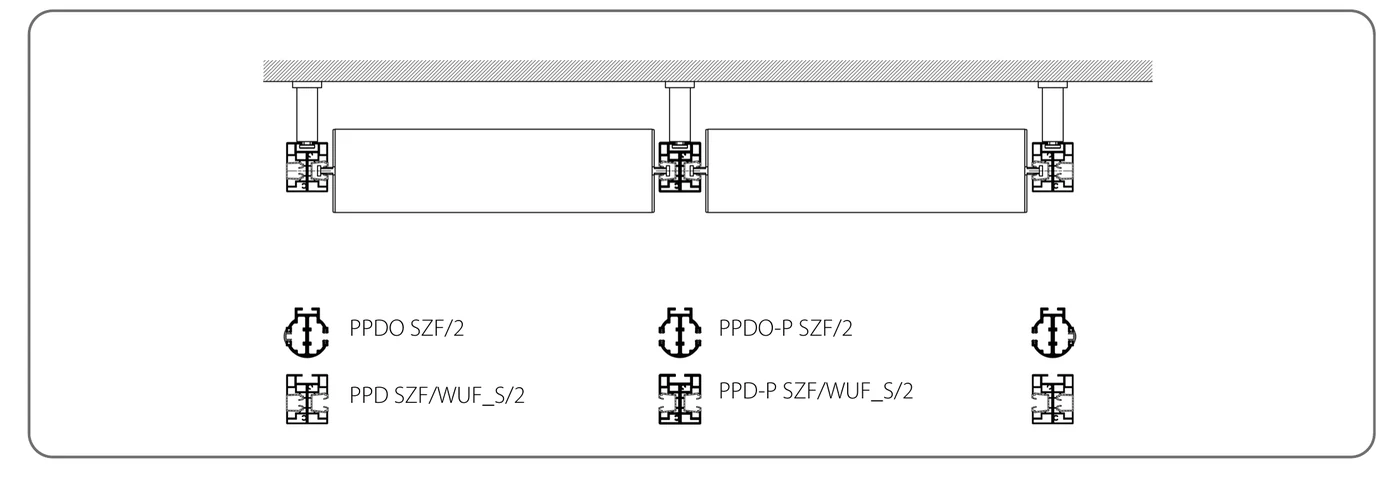

Division du brise-soleil — entraînement commun
⚠ Possibilité d'utiliser un entraînement commun pour jusqu'à 3 brise-soleil orientables.
08

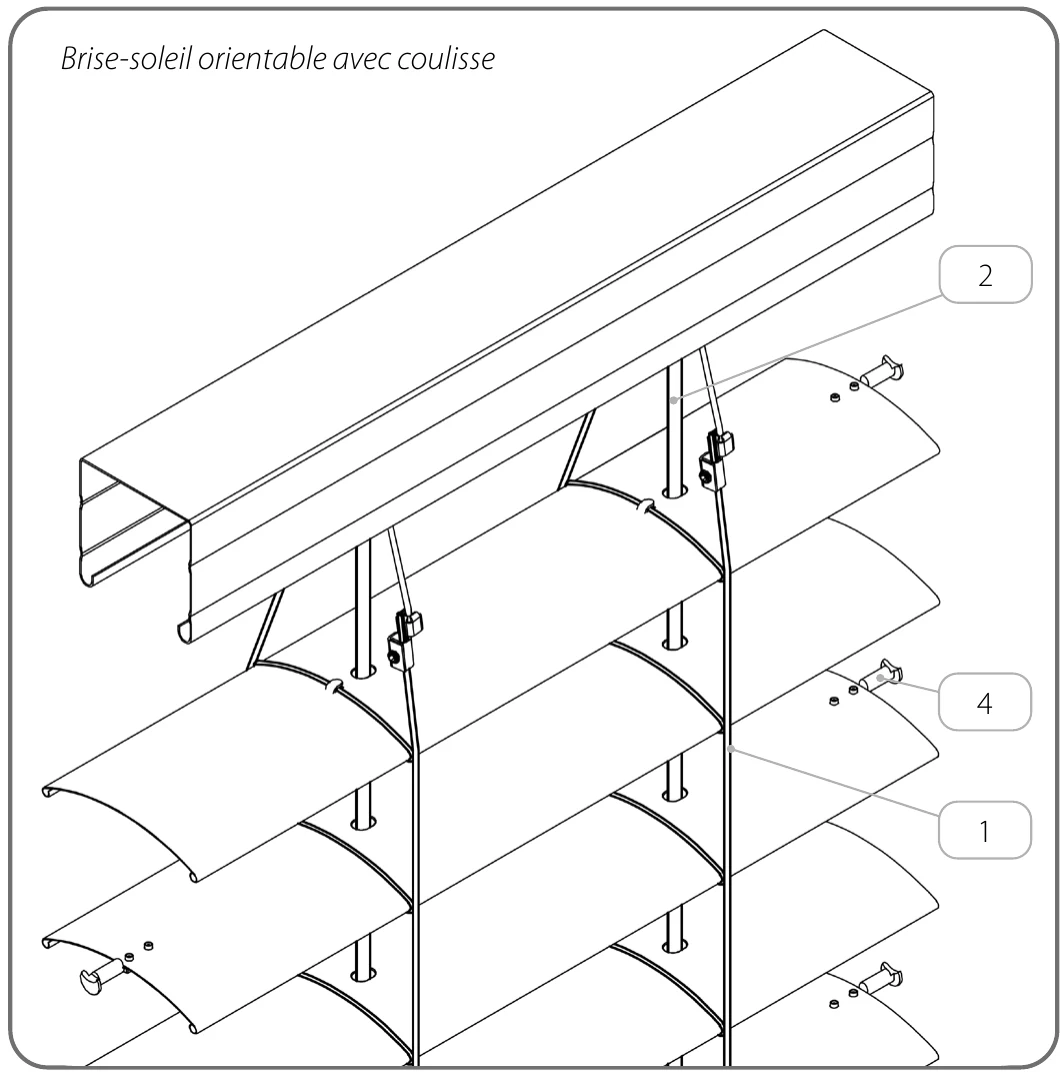

Accessoires complémentaires
Note : les brise-soleil orientables avec coulisses sont équipés de broches montées dans une lame sur deux.

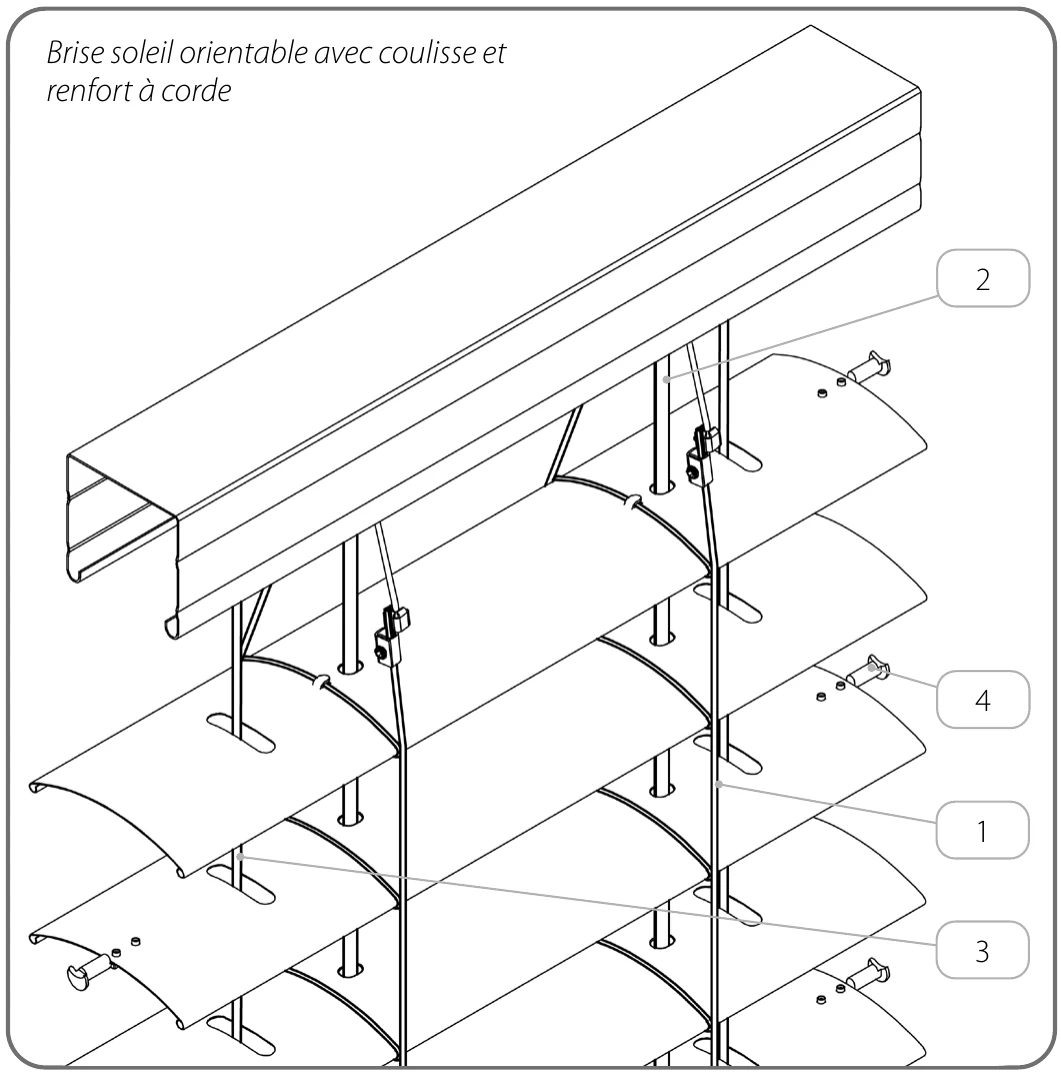

Avec coulisse et renfort à câble
| Article | Lame C 80 | Lame Z 90 |
|---|
| Échelle | D/C80/x | D/Z90/x |
| Broche — acier | P/S/C80 | P/S/Z90 |
| Bande 8 mm | P SZF/8/x (commun) |
| Câble en acier Ø3, revêtement PVC | LS SZF/3/x (commun) |
09
Coloris disponibles
Gamme standard applicable à l'ensemble des profils du système SZF/S (coffre, coulisses, lames, accessoires). Nuancier physique disponible en boutique.
IK
Autre couleur (sur demande)
Finition anodisée (AND) disponible sur les supports de câble UDL/3/x. Embouts de lame finale limités aux teintes 03 (gris) et 20 (noir).
