Comment prendre les mesures d'un store vertical extérieur ?
Choisissez d'abord la pose (en tableau, en façade ou sous linteau), puis relevez la largeur et la hauteur en trois points, en millimètres. En tableau, retenez la plus petite mesure et vérifiez la place disponible pour le coffre ; en façade, prévoyez un recouvrement autour de l'ouverture. Voici la méthode, étape par étape.
Étape 1 : choisir le type de pose
Avant de sortir le mètre, décidez où le store sera fixé : les cotes à relever ne sont pas les mêmes selon la pose.
- En tableau : le store se loge dans l'embrasure, coffre sous le linteau et coulisses contre les tableaux. C'est la pose la plus discrète. Le Store Screen 103 utilise alors ses coulisses GC30 (28 × 32 mm) ; le Store Zip 120 se pose aussi en tableau.
- En façade : le store est fixé sur le mur, devant l'ouverture. Utile quand l'embrasure est peu profonde ou irrégulière, ou pour couvrir plus large que la baie.
- Sous linteau ou au plafond : le coffre est fixé sous un support horizontal, par exemple une avancée ou un plafond de terrasse couverte.
Façade isolée par l'extérieur ? Le Store Zip 120 existe en version à encastrer sous enduit (coffre de 143 × 126 mm) : parlez-nous de votre projet avant de mesurer.
Le matériel : un mètre, un niveau et des millimètres
Un mètre ruban (ou un télémètre laser pour les grandes baies), un niveau et de quoi noter suffisent ; relevez toutes les cotes en millimètres, l'unité demandée par le configurateur.
Notez clairement L pour la largeur et H pour la hauteur, surtout si vous mesurez plusieurs ouvertures, et contrôlez chaque valeur une seconde fois.
Mesurer pour une pose en tableau
En tableau, mesurez la largeur en haut, au milieu et en bas, la hauteur à gauche, au milieu et à droite, et retenez chaque fois la plus petite valeur.
La largeur
Mesurez la distance entre les deux tableaux à trois hauteurs différentes. Une ouverture maçonnée n'est pas toujours parfaitement parallèle : retenir la plus petite des trois mesures garantit que le store entrera dans l'embrasure.
La hauteur
Mesurez du dessous du linteau jusqu'à l'appui ou au seuil, à gauche, au milieu et à droite. Là encore, retenez la plus petite valeur.
Ne déduisez pas vous-même un jeu « au hasard » : saisissez les cotes relevées et, si vous avez un doute sur la valeur à indiquer, appelez-nous au 07 66 64 55 68 pour la valider avant de commander.
L'équerrage
Vérifiez l'aplomb des tableaux et le niveau du linteau, puis comparez les deux diagonales de l'ouverture. Un écart de quelques millimètres est courant ; un écart important signale un tableau non parallèle ou un linteau en pente, à identifier avant la commande. Ne faites pas la moyenne de mesures très différentes.
La place pour le coffre

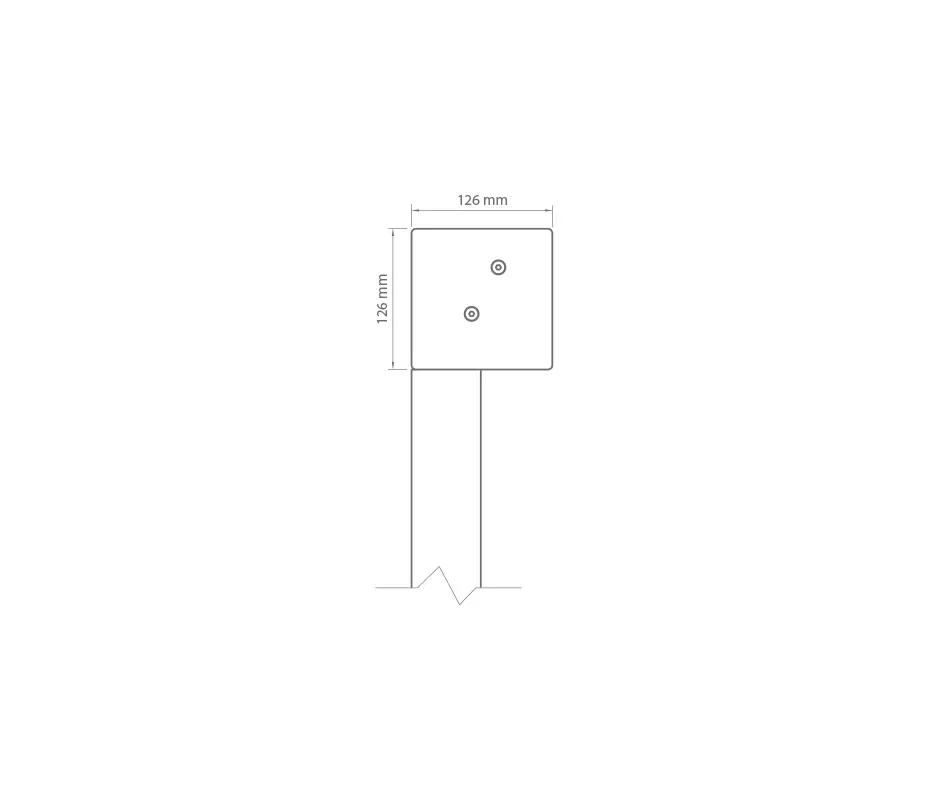

Le coffre se loge sous le linteau : vérifiez que la hauteur et la profondeur disponibles suffisent. Le coffre carré du Store Zip 120 mesure 126 mm de côté ; la cassette demi-ronde du Store Screen 103, 117 mm de haut pour 107 mm de profondeur. Regardez aussi ce qui pourrait gêner dans l'embrasure : poignée ou ouvrant qui dépasse, rejingot, ancien coffre de volet, gonds.
Mesurer pour une pose en façade
En façade, partez des dimensions de l'ouverture, puis ajoutez un recouvrement de chaque côté et la place du coffre au-dessus.
Le store doit déborder de l'ouverture pour que les coulisses se fixent sur une partie pleine du mur et que la lumière ne passe pas sur les bords. Au-dessus, le coffre se fixe sur le mur, plus haut que le linteau : vérifiez qu'aucun obstacle n'occupe cette zone (avancée de toiture, gouttière, luminaire, câble, descente d'eau). En bas, la toile descend jusqu'à l'appui ou au sol, selon votre choix.
La valeur du recouvrement dépend de votre façade et du modèle : nous la fixons avec vous. Vérifiez enfin la planéité du mur à l'endroit des coulisses ; sur le Store Zip 120, les joints compensateurs des coulisses rattrapent les petites irrégularités de façade.
Mesurer pour une pose sous linteau ou au plafond
Sous un linteau ou un plafond, la largeur est celle de la zone à couvrir et la hauteur se mesure du point de fixation du coffre jusqu'à l'appui ou au sol.
Le Store Screen 103 peut alors être guidé par des câbles inox, tendus vers la façade ou vers le sol : dans ce cas, il est limité à 3,5 m de large et 3 m de haut. Le Store Zip 120 se pose également au plafond ou sous linteau, avec ses coulisses fixées sur les côtés ou sur des supports réglables. Assurez-vous que le support du coffre est assez solide pour recevoir les fixations : le kit de fixation inclus est adapté à votre support (brique, parpaing ou bois), à choisir dans le configurateur.
Les dimensions maximales à respecter
Le Store Screen 103 va jusqu'à 4,5 m de large et 3 m de haut, le Store Zip 120 jusqu'à 7 m de large et 3 m de haut. Le configurateur en ligne s'arrête à 3 m de haut : pour une hauteur supérieure, appelez-nous au 07 66 64 55 68.
| Modèle et guidage | Largeur max | Hauteur max |
|---|---|---|
| Store Screen 103, coulisses aluminium | 450 cm | 300 cm |
| Store Screen 103, câbles inox | 350 cm | 300 cm |
| Store Screen 103, barre anti-vent (sur demande) | 300 cm | 300 cm |
| Store Zip 120 | 700 cm | 300 cm |
Le Store Zip 120 demande aussi une largeur minimale, de l'ordre de 61 à 80 cm selon le moteur. Au-delà de ces largeurs, plusieurs stores peuvent être posés côte à côte.
Checklist avant de saisir vos dimensions
Avant de passer au configurateur, vérifiez que vous avez bien :
- choisi la pose : en tableau, en façade ou sous linteau
- mesuré la largeur en trois points et la hauteur en trois points
- retenu la plus petite valeur en pose en tableau
- contrôlé l'aplomb, le niveau et les diagonales
- vérifié la place pour le coffre (126 mm pour le zip, 117 × 107 mm pour le screen)
- prévu le recouvrement et repéré les obstacles en pose en façade
- comparé vos cotes aux dimensions maximales du modèle
- noté toutes les valeurs en millimètres
- identifié votre support (brique, parpaing ou bois) pour le kit de fixation
Un doute ? On vérifie avec vous
Si une cote vous paraît anormale, appelez-nous au 07 66 64 55 68 avant de commander : un store sur mesure se corrige difficilement une fois fabriqué.
Les principes de base (contrôles en plusieurs points, équerrage, erreurs fréquentes) sont les mêmes que pour un BSO ; notre guide dédié les détaille.
Comment prendre les mesures d'un BSO →
Tout ce qu'on nous demande souvent
En millimètres : le configurateur demande la largeur et la hauteur en mm. Relevez vos cotes directement dans cette unité, sans arrondir.
En pose en tableau, retenez la plus petite des trois mesures, pour que le store entre dans l'embrasure. Si l'écart est important, appelez-nous avant de commander.
Le coffre du Store Zip 120 mesure 126 mm de haut pour 126 mm de profondeur ; la cassette du Store Screen 103, 117 mm de haut pour 107 mm de profondeur.
Le Store Screen 103 va jusqu'à 4,5 m de large et 3 m de haut avec coulisses aluminium (3,5 m de large guidé par câbles). Le Store Zip 120 va jusqu'à 7 m de large et 3 m de haut. Au-delà de 3 m de haut, appelez-nous au 07 66 64 55 68.
Oui : en façade, le store doit déborder de l'ouverture de chaque côté et au-dessus pour le coffre. La valeur dépend de votre façade ; nous la validons avec vous par téléphone.
Oui, avec un mètre, un niveau et de la méthode. En cas de doute, l'assistance téléphonique AluVos est là pour vérifier vos cotes avant la commande : 07 66 64 55 68.
