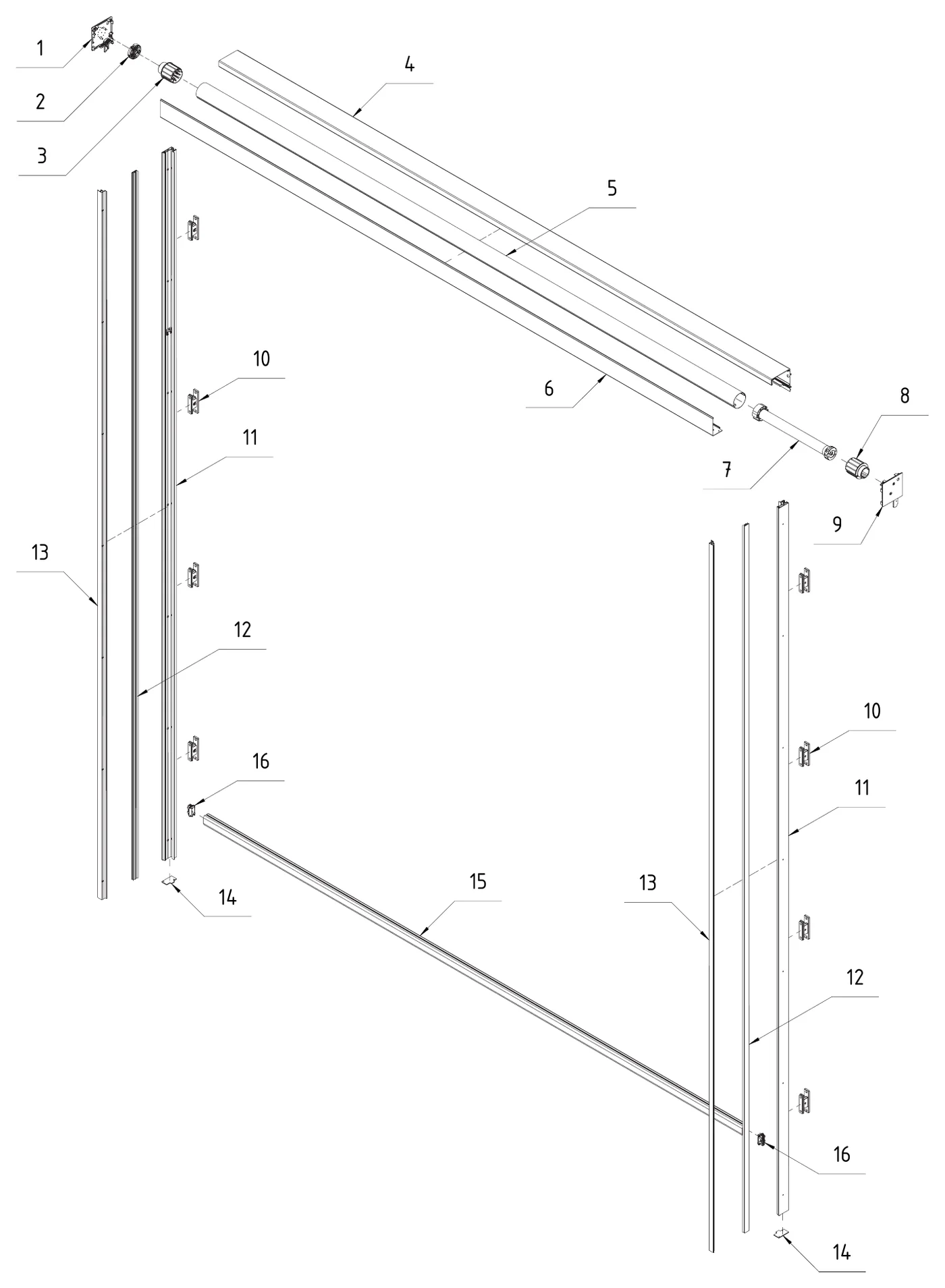

Nomenclature — vue éclatée
Le Store Zip 120 se compose de 16 éléments : un coffre en deux parties (partie fixe et panneau d'accès), un tube d'enroulement entraîné par un moteur tubulaire, deux coulisses en trois profils chacune et une barre de charge qui lest la toile.
| N° | Désignation |
|---|---|
| 1 | Flasque gauche |
| 2 | Roulement à billes |
| 3 | Embout de tube (calotte) |
| 4 | Coffre — partie fixe |
| 5 | Tube d'enroulement |
| 6 | Coffre — panneau d'accès (trappe de révision) |
| 7 | Moteur tubulaire |
| 8 | Adaptateur de moteur |
| 9 | Flasque droit |
| 10 | Équerre de coulisse |
| 11 | Coulisse — partie fixe |
| 12 | Profilé de guidage ZiiiP |
| 13 | Coulisse — profilé d'inspection |
| 14 | Butée de coulisse |
| 15 | Barre de charge (lame finale) |
| 16 | Embout de barre de charge |
Dimensions et limites de fabrication
Le système Aluprof se fabrique sur mesure jusqu'à 7 m de large ; la hauteur atteint 4 m jusqu'à 4 m de large, puis 3 m au-delà. Les très grandes largeurs font appel à un moteur renforcé (20/25 Nm) et à une barre de charge élargie (technologie ZOOMTECH® d'Aluprof).
| Document | Largeur max. | Hauteur max. | Remarque |
|---|---|---|---|
| Tarif Refleksol 2026 (référence AluVos) | 7 000 mm | 4 000 mm | Grandes largeurs : moteur 20/25 Nm et barre de charge élargie (ZOOMTECH®). Règle retenue : 4 000 mm de haut jusqu'à 4 000 mm de large, 3 000 mm au-delà |
| Configurateur AluVos en ligne | 7 000 mm | 3 000 mm | Au-delà de 3 000 mm de haut : nous contacter au 07 66 64 55 68 |
| Supplément technique Stores (état 2026.08.03) | 5 000 mm | 4 000 mm | Au-delà de 4 000 mm de large : hauteur limitée à 3 000 mm |
| Documentation technique DT-E (2022) | 4 000 mm | 4 000 mm | Version ZiiiP Large : 5 000 × 3 000 mm |
Encombrement à prévoir
| Élément | Cote | Source |
|---|---|---|
| Coffre en applique | 126 × 126 mm (132 mm de profondeur avec le clip de fixation optionnel) | Supplément p.48 |
| Coffre à encastrer sous enduit (DZ) | 143 × 126 mm (largeur × hauteur), révision par le dessous | DT-E p.6 |
| Coulisse | 62 mm de profondeur × 31 mm de largeur | Supplément p.43 |
| Largeur du rideau B | = largeur du coffre ; axe des coulisses à 19 mm de chaque bord | Supplément p.50-54 |
| Pose murale en tableau | Jeu de 8 mm entre le rideau et chaque côté de l'embrasure | Supplément p.54-56 |
| Pose autoportante sur supports réglables | 39 mm minimum entre le mur et l'arrière de la coulisse | Supplément p.49, p.53 |
| Pose autoportante sur supports véranda | 57 mm minimum entre le mur et l'arrière de la coulisse | Supplément p.50 |
Spécifications techniques
Le Store Zip 120 est un store exclusivement extérieur et exclusivement motorisé : Aluprof ne propose pas de version à manivelle. Grâce au zip, la toile reste tendue quelle que soit sa position, ce qui lui permet de rester en service par vent fort, dans la limite de la classe de vent de la configuration.
| Alimentation | 230 V / 50 Hz |
| Puissance | 120 à 145 W |
| Intensité | 0,5 à 0,64 A |
| Couple | 6 à 10 Nm selon le moteur ; 20/25 Nm pour les très grandes largeurs |
| Vitesse de rotation | 14, 17 ou 26 tr/min selon le moteur |
| Indice de protection | IP 44 |
| Fonctionnement continu | 4 min |
| Température de service | Somfy : −25 à 70 °C · Elero : −20 à 60 °C |
| Bruit de fonctionnement | ≤ 58 dB(A) |
| Usage | Extérieur uniquement |
| Commandes AluVos | Électrique filaire (230 V) + télécommande, ou solaire (moteur Somfy radio io, panneau et batterie, sans raccordement) + télécommande |
| Commande manuelle | Non disponible |
| Résistance au vent | Classe 6 annoncée par Aluprof (norme EN 13561) ; la classe déclarée dépend des dimensions |
| Normes | EN 13561:2015, marquage CE, déclarations de performance Aluprof |
| Système modulaire | Oui — plusieurs stores côte à côte sur supports modulaires |
| Automatismes compatibles | Somfy (io/RTS), Elero ; capteurs vent/soleil |
La motorisation solaire est proposée sur toutes les dimensions.
Toile prisonnière des coulisses par son zip : elle reste tendue en rafale
Utilisation & entretien
- Ne pas manœuvrer le store par fortes rafales, chutes de neige ou pluie verglaçante ; un automatisme vent est recommandé.
- Ne pas démarrer le moteur par temps de gel : la toile ou le mécanisme pourraient être endommagés.
- Nettoyer les parties aluminium à l'eau additionnée d'un détergent doux, store entièrement déroulé.
- Proscrire le nettoyeur haute pression, les solvants et les produits contenant du chlore, de l'ammoniac ou de l'acétone, ainsi que les brosses métalliques et poudres à récurer.
- Vérifier périodiquement le bon enroulement de la toile, les fins de course, les fixations et l'état des joints.
Coffre & tube d'enroulement
Le coffre est carré, en aluminium extrudé, de 126 × 126 mm, avec une trappe de révision en face avant et des embouts laqués de la même couleur. Il existe en version à encastrer sous enduit (DZ), de 143 × 126 mm, dont la révision se fait par le dessous.

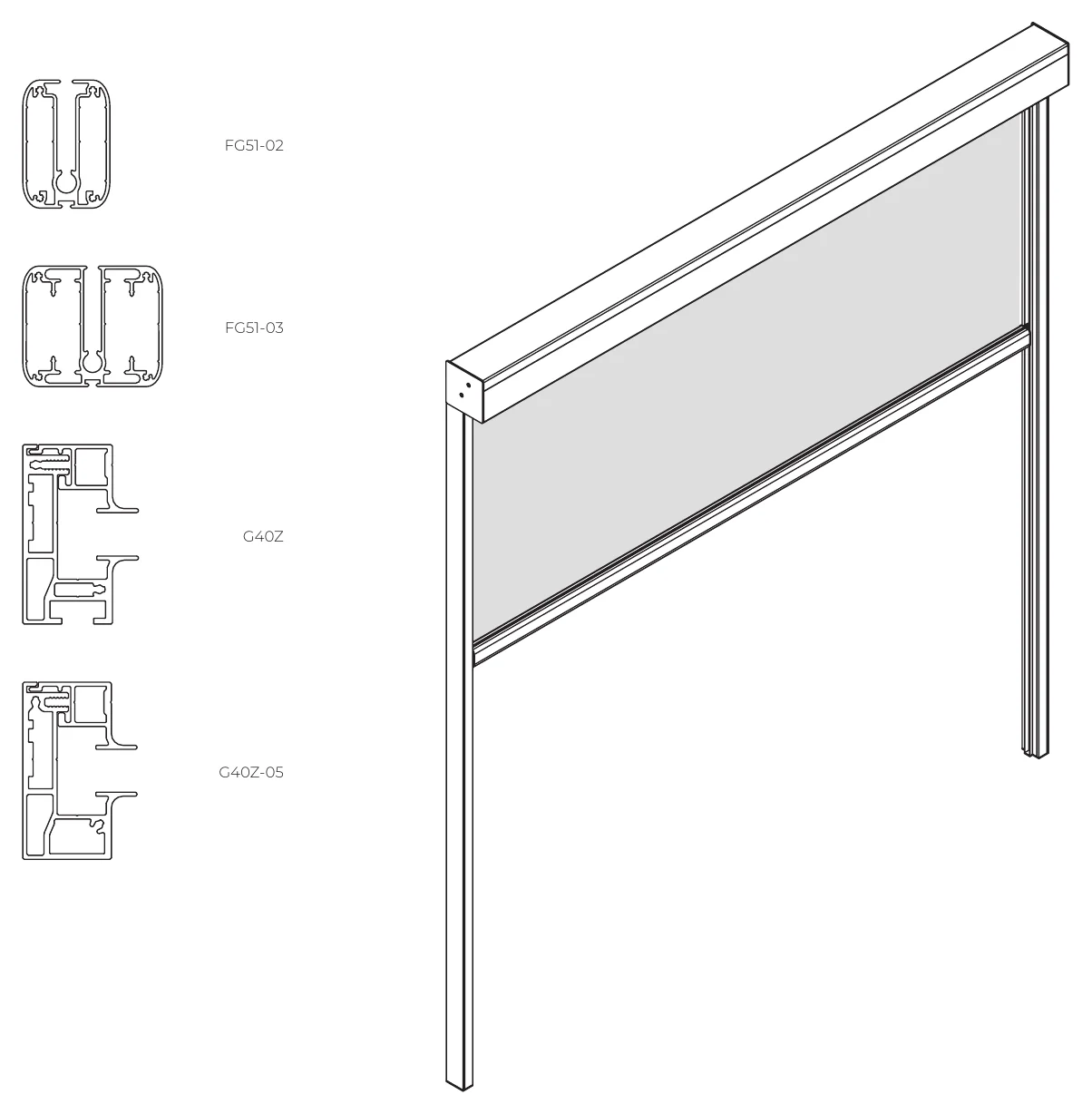

Perspective du système et profils principaux : barres FG51-02 / FG51-03, coulisses G40Z / G40Z-05

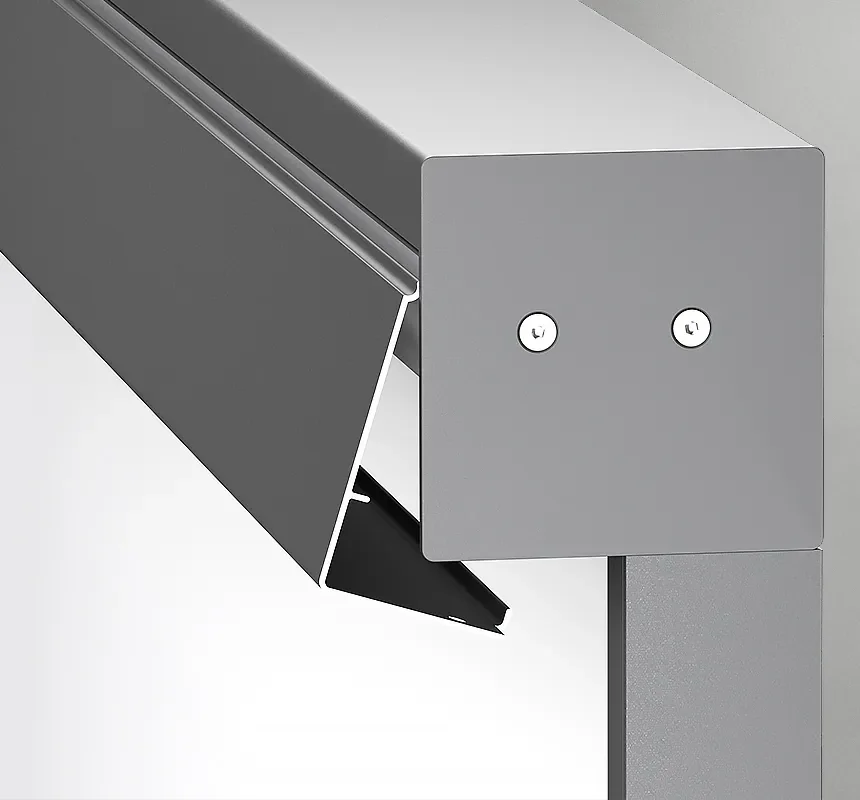

Trappe de révision en face avant : accès au tube et au moteur sans démonter le store
Coupes du coffre

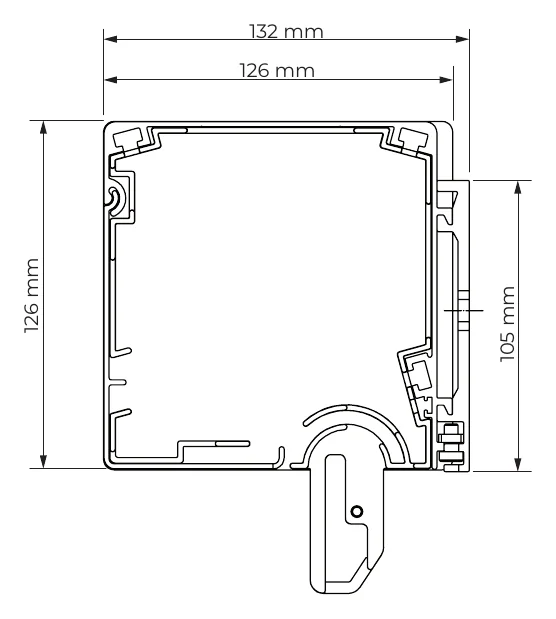

Coffre en applique, version autoportante : 126 × 126 mm, 132 mm avec le clip de fixation (option)

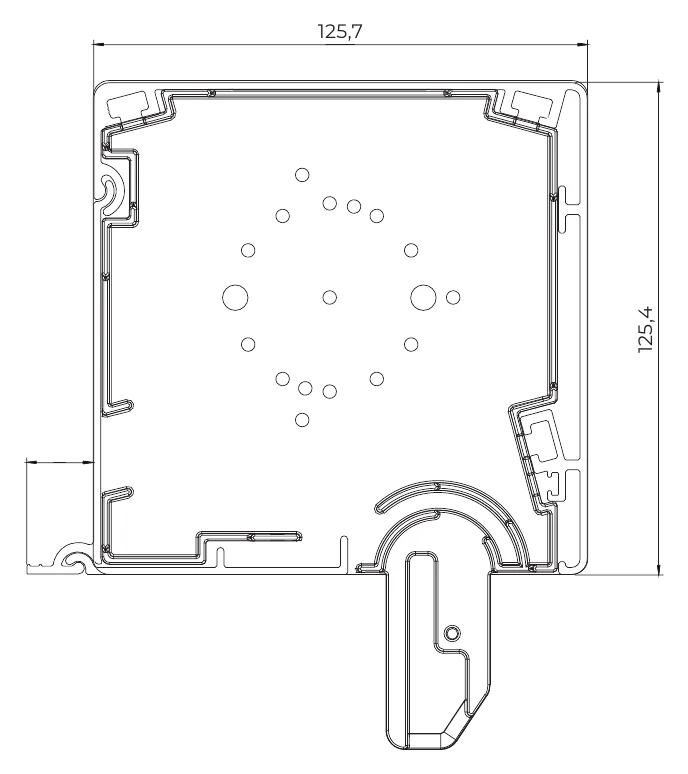

Coffre à encastrer (DZ), profil coté 125,7 × 125,4 mm

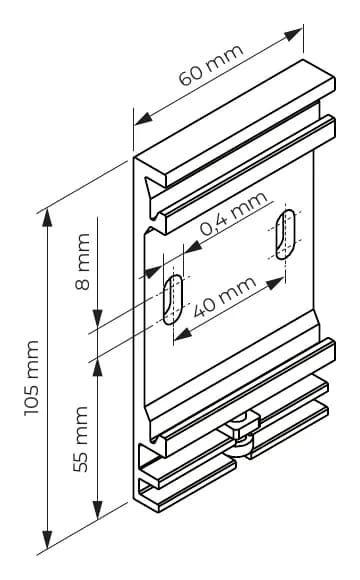

Clip de fixation du coffre (option) : 105 mm de haut, 60 mm de large, lumières à 40 mm d'entraxe
| Matériau | Aluminium extrudé, laqué |
| Section en applique | 126 × 126 mm |
| Section encastrée (DZ) | 143 × 126 mm — deux trappes d'inspection, révision par le dessous |
| Révision | Panneau d'accès en face avant (version en applique) |
| Embouts | Laqués de la couleur du coffre |
| Montage | Porté par les coulisses (autoportant), sur clip, ou sur supports mur/plafond jusqu'à 4 m de large |
| Au-delà de 4 000 mm de large | Coffre chevillé en plus au support, à travers son panneau arrière ou supérieur |

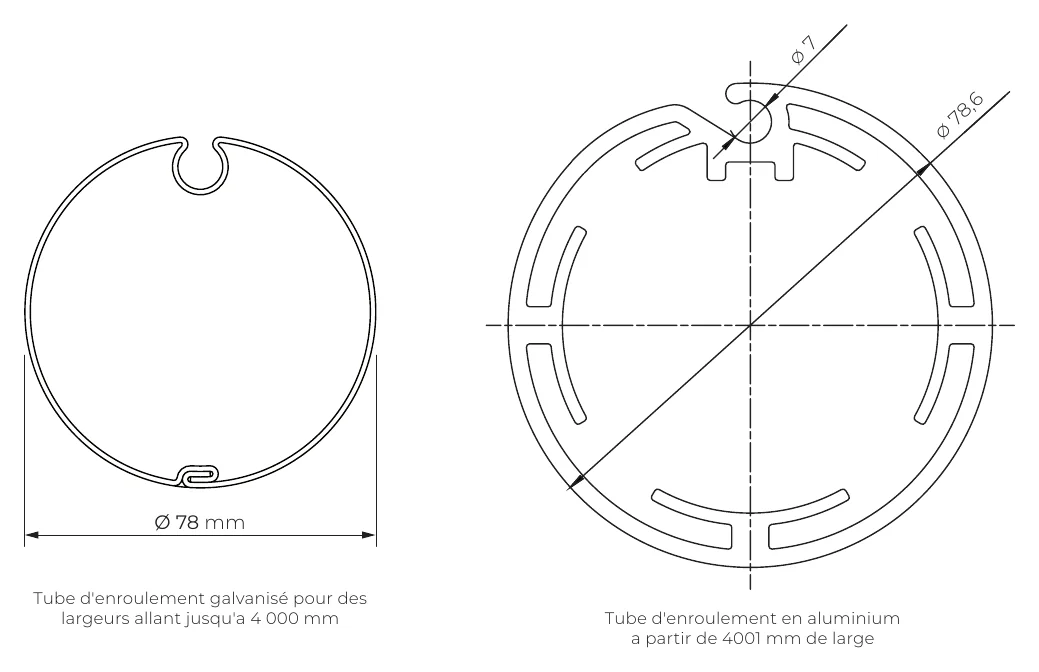

Tube d'enroulement Ø 78 mm
Tube acier galvanisé Ø 78 mm jusqu'à 4 000 mm de large ; tube aluminium Ø 78,6 mm à partir de 4 001 mm
Coulisses & système zip
Chaque bord de toile porte une fermeture à glissière soudée, guidée dans une coulisse en deux parties équipée de joints compensateurs : pas de jour entre la toile et la coulisse, une occultation homogène et une tolérance aux petites irrégularités de façade. Store fermé en tableau, il fait aussi office de moustiquaire.
Coulisse en deux parties, profilé de guidage ZiiiP et joints compensateurs

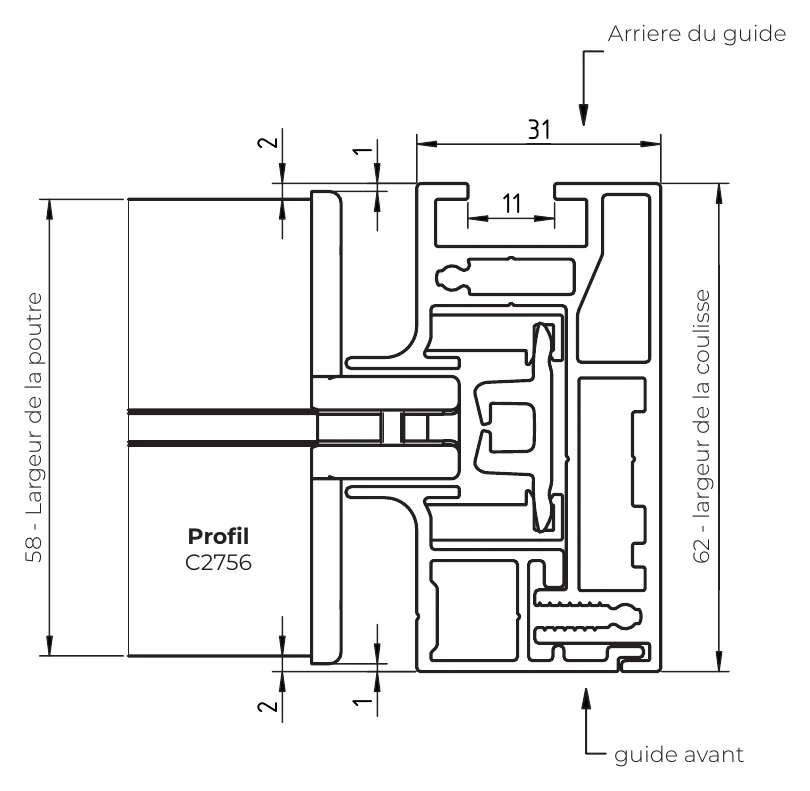

Coulisse 62 × 31 mm avec barre de charge élargie (58 mm, profil C2756) : la barre ne dépasse pas de la coulisse
| Matériau | Aluminium extrudé, laqué dans la teinte choisie |
| Section | 62 mm (profondeur) × 31 mm (largeur) |
| Composition | Partie fixe + profilé d'inspection + profilé de guidage ZiiiP, assemblés par vis ST3,5×19-A2 |
| Perçages | En face avant et sur le flanc, cotés en valeurs maximales admissibles (voir coupes) |
| Vis de fixation au mur | ST 4,8 maximum |
| Version encastrée (DZ) | Seule la coulisse lisse est disponible |
| Supports compatibles | Supports réglables (type persienne / Reflex) et supports véranda |

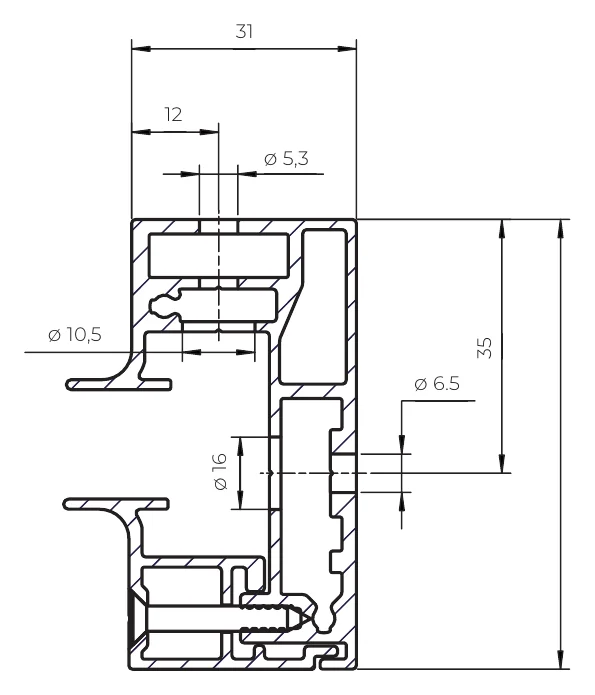

Coulisse lisse — 31 × 62 mm, perçages en face avant et sur le flanc

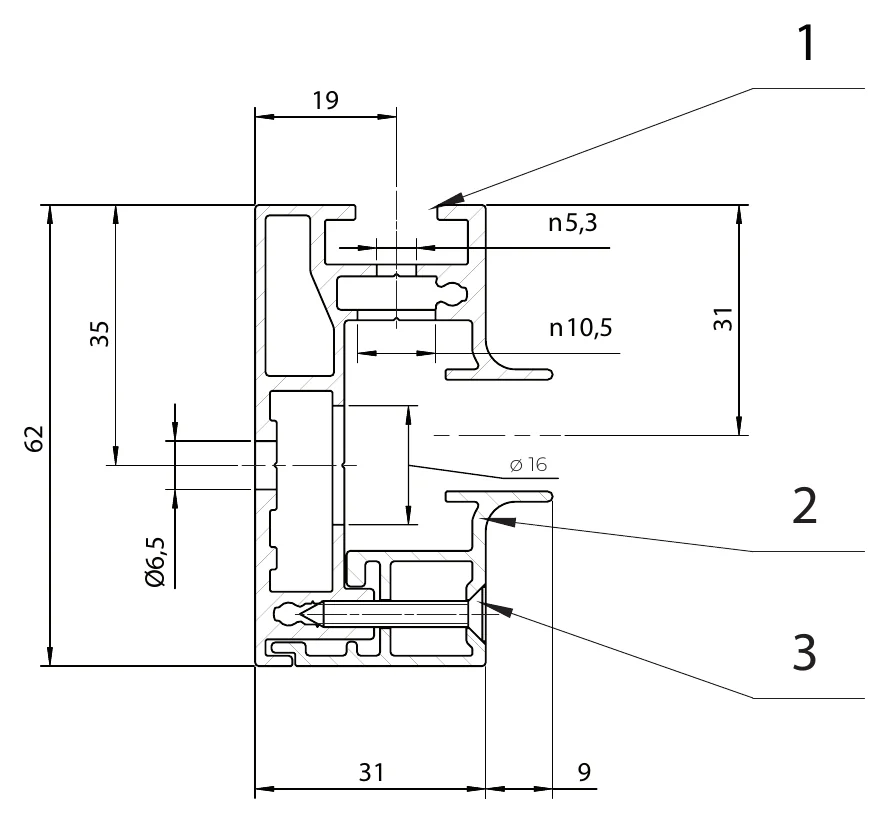

Coulisse pour support : (1) profilé de guidage fixe, (2) profilé d'inspection, (3) vis ST3,5×19-A2

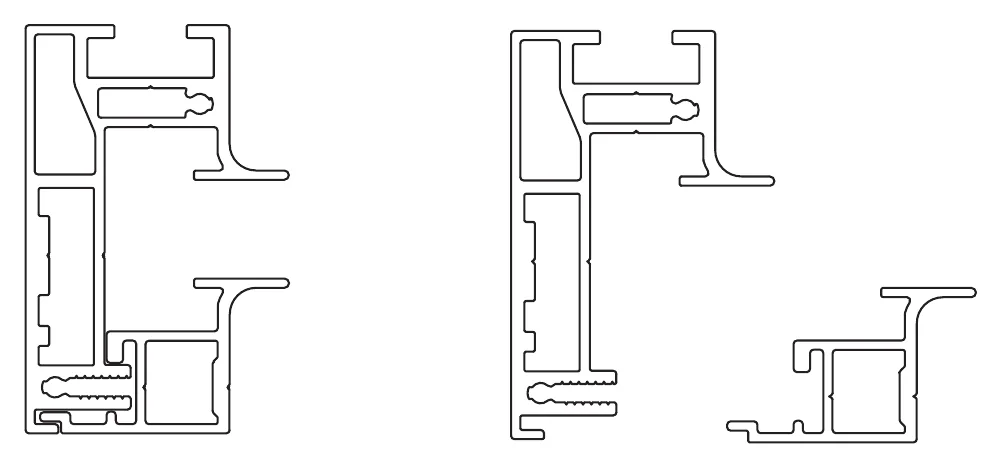

Coulisse pour support : profil assemblé (à gauche) et partie fixe / profilé d'inspection séparés (à droite)
Barre de charge
Deux barres de charge existent : la FG51-02 standard (50 × 34 mm) et la FG51-03 élargie (50 × 58 mm), qui peut recevoir un lest supplémentaire. La version élargie est retenue d'office sur les petites largeurs (jusqu'à 1 599 mm) et sur les grands formats.

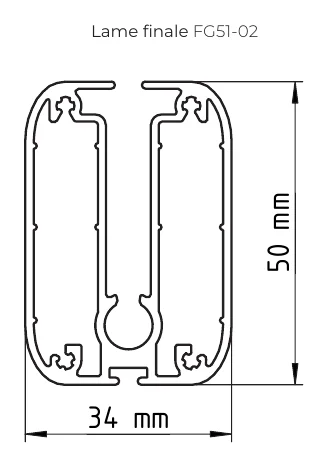

FG51-02 — 34 mm de large, 50 mm de haut

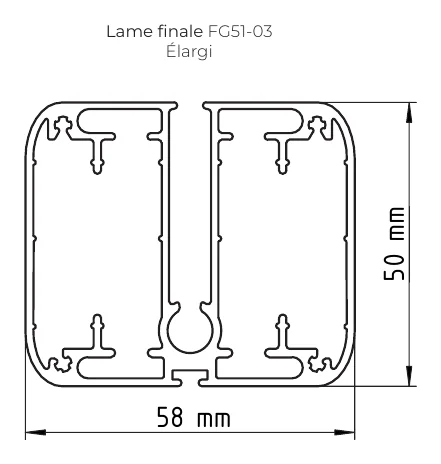

FG51-03 élargie — 58 mm de large, 50 mm de haut
Choix de la barre selon les dimensions — Store Zip 120
| Hauteur du store [mm] | Largeur 1 000 mm | Largeur 1 250 mm | Largeur 1 599 mm |
|---|---|---|---|
| 1 000 | FG51-03 recommandée | FG51-03 recommandée | FG51-03 recommandée |
| 1 250 | FG51-03 recommandée | FG51-03 recommandée | FG51-03 recommandée |
| 1 500 | FG51-03 recommandée | FG51-03 recommandée | FG51-03 recommandée |
| 1 750 | FG51-03 recommandée | FG51-03 recommandée | FG51-03 recommandée |
| 2 000 | FG51-03 recommandée | FG51-03 recommandée | FG51-03 recommandée |
| 2 250 | FG51-03 obligatoire | FG51-03 recommandée | FG51-03 recommandée |
| 2 500 | FG51-03 obligatoire | FG51-03 recommandée | FG51-03 recommandée |
| 2 750 | FG51-03 obligatoire | FG51-03 obligatoire | FG51-03 recommandée |
| 3 000 | FG51-03 obligatoire | FG51-03 obligatoire | FG51-03 recommandée |
| 3 250 | FG51-03 obligatoire | FG51-03 obligatoire | FG51-03 obligatoire |
| 3 500 | FG51-03 obligatoire | FG51-03 obligatoire | FG51-03 obligatoire |
| 3 750 | FG51-03 obligatoire | FG51-03 obligatoire | FG51-03 obligatoire |
| 4 000 | FG51-03 obligatoire | FG51-03 obligatoire | FG51-03 obligatoire |
Jusqu'à 1 599 mm de large, Aluprof recommande la barre élargie (incluse) ; la barre standard reste possible sur demande expresse, après validation. Au-delà, la barre standard FG51-02 convient, sauf sur les grands formats (barre élargie ZOOMTECH®).
Pose & fixation
Le Store Zip 120 se pose en tableau, en façade ou sous plafond. Les coulisses se vissent directement au mur, de face ou de côté, ou sur des supports réglables qui portent tout le store (version autoportante). Une version à encastrer sous enduit existe pour l'isolation par l'extérieur.
Fixation directe des coulisses au mur

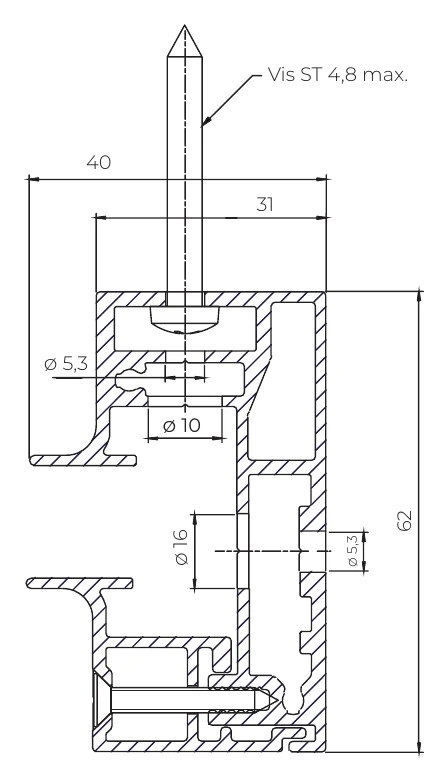

Fixation frontale — vis ST 4,8 max. traversant la coulisse

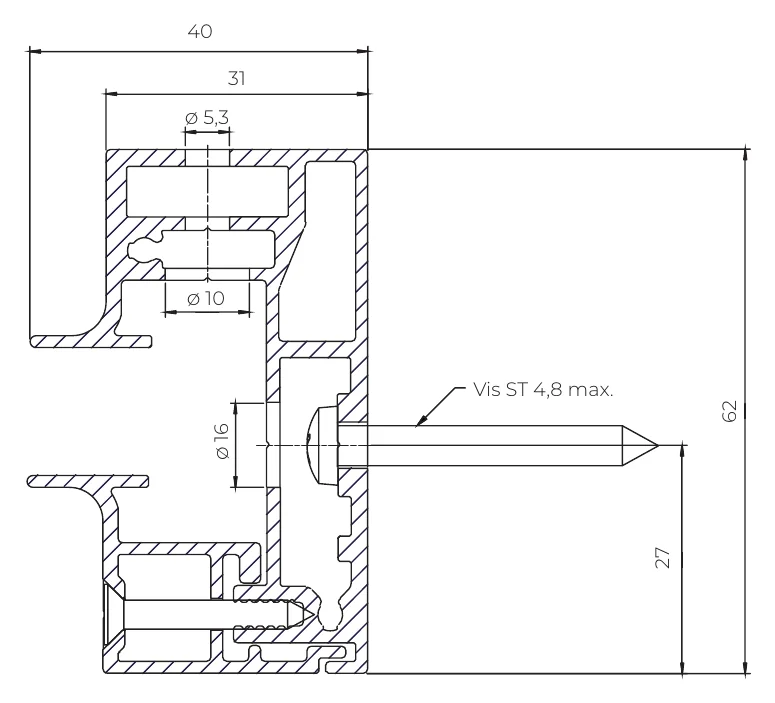

Fixation latérale — vis ST 4,8 max. traversant le flanc de la coulisse
Nombre de fixations
| Hauteur de coulisse [mm] | Fixations |
|---|---|
| 800 – 1 500 | 2 |
| 1 501 – 2 000 | 3 |
| 2 001 – 3 000 | 4 |
| 3 001 – 4 000 | 5 |
| Largeur du coffre [mm] | Paires de fixations |
|---|---|
| 800 – 1 500 | 2 |
| 1 501 – 2 000 | 3 |
| 2 001 – 3 000 | 4 |
| 3 001 – 4 000 | 5 |
Pose murale — coulisses vissées au mur

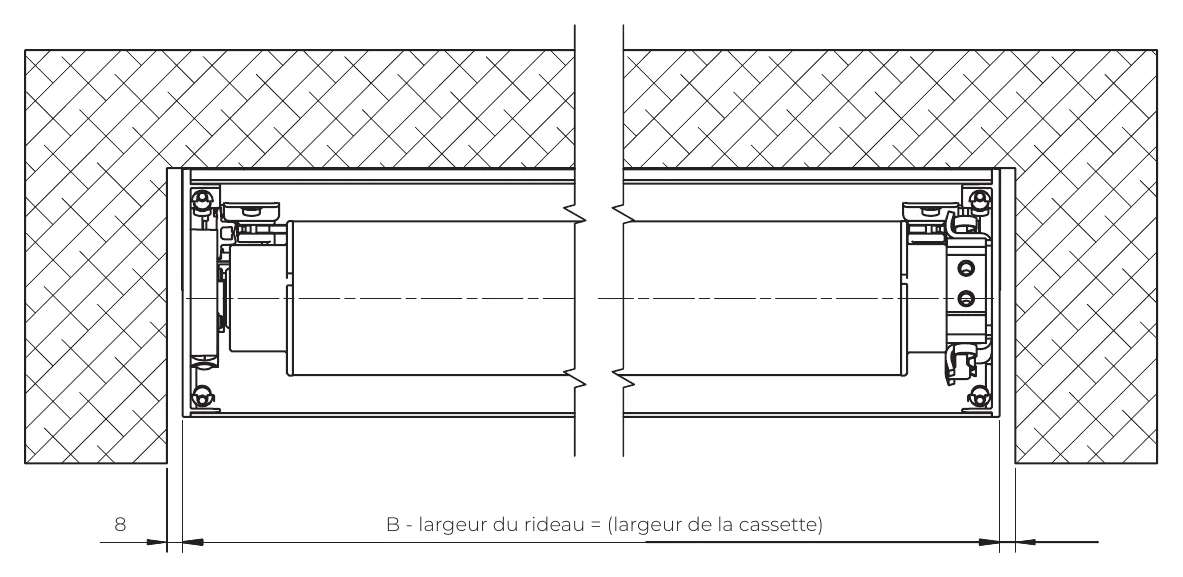

Vue de face — largeur du rideau B = largeur du coffre, 8 mm de jeu de chaque côté

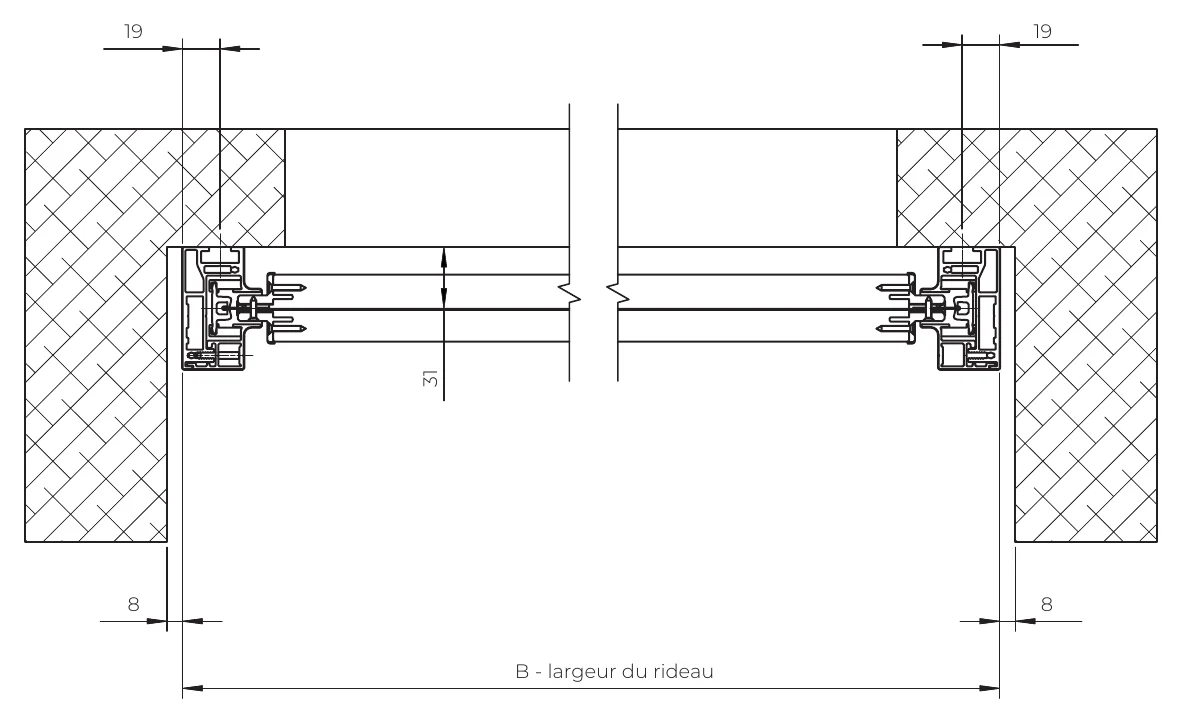

Coupe horizontale à travers la barre de charge — axe des coulisses à 19 mm du bord

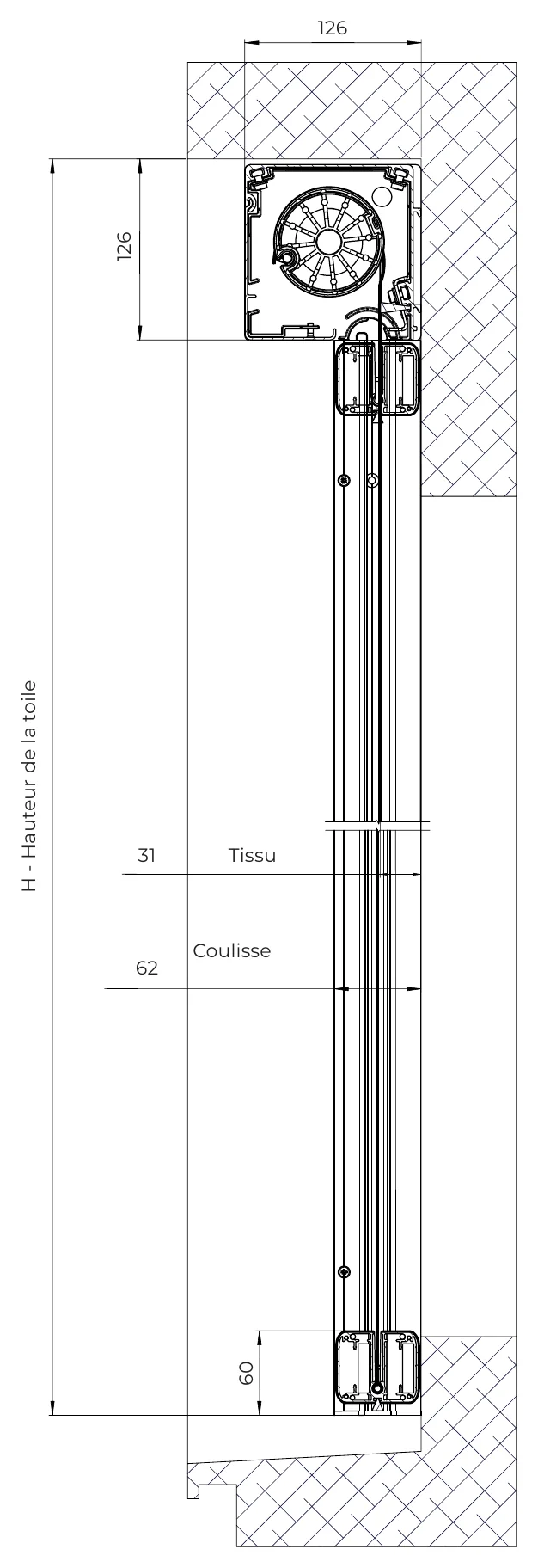

Coupe verticale, pose murale, barre allongée — coffre 126 × 126, toile à 31 mm, coulisse 62 mm
Pose autoportante sur supports réglables
Les coulisses sont tenues à distance du mur par des supports réglables ; le coffre repose sur les coulisses. Quatre plages de réglage existent : 38-45 et 53-59 mm (supports simples), 42-47 et 56-61 mm (supports modulaires pour stores juxtaposés). Chaque support se fixe au mur par 2 trous Ø 7 mm et s'assemble par boulons M6.

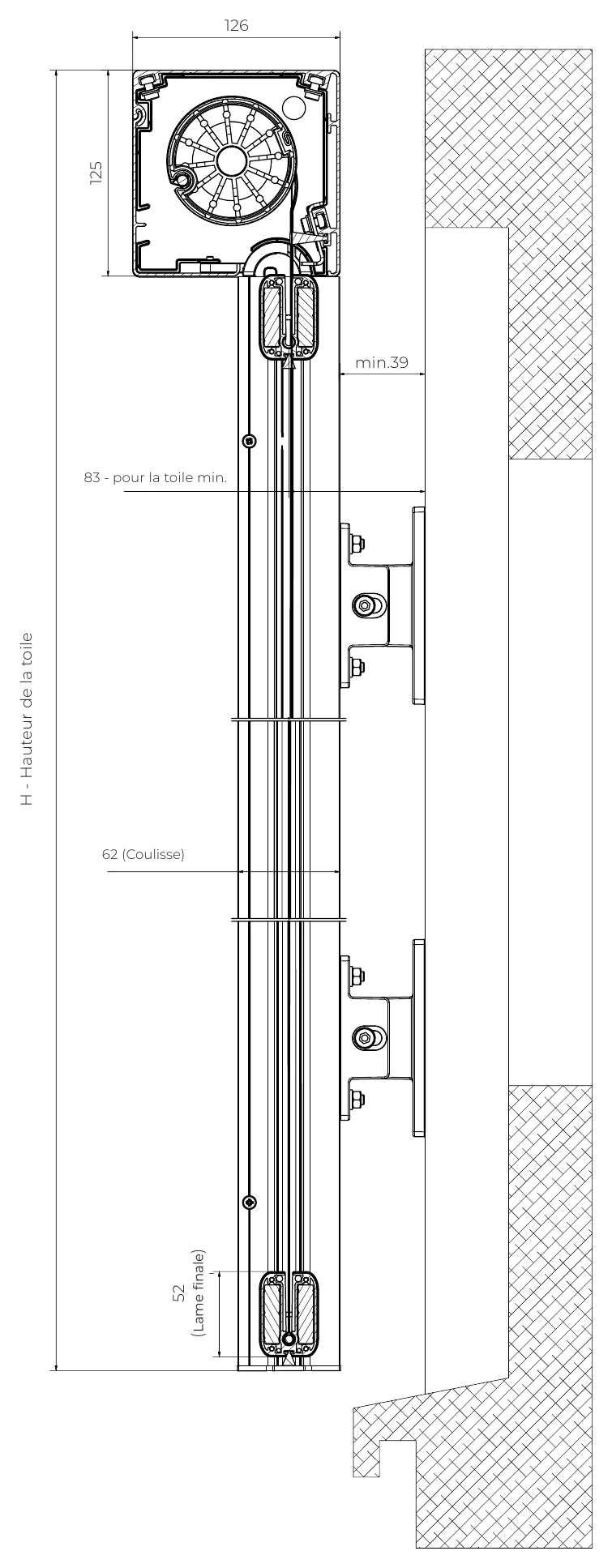

Coupe verticale, version autoportante, barre standard — 39 mm min. entre mur et coulisse

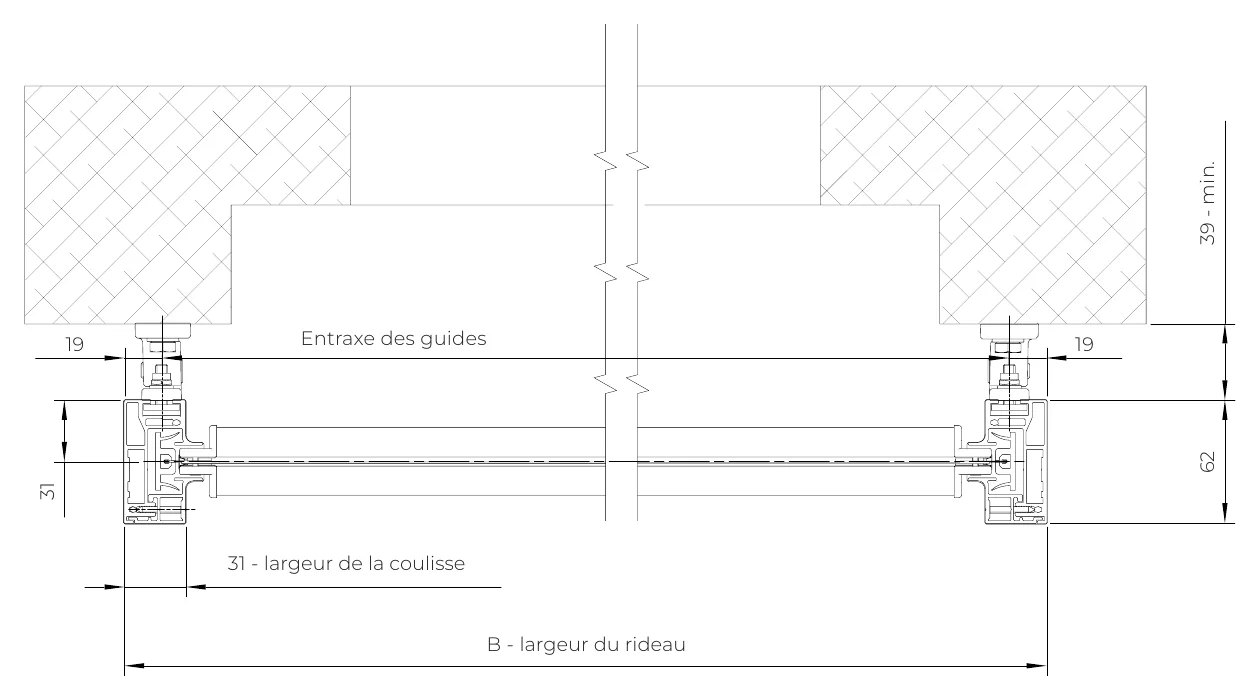

Vue de dessous sur supports réglables — 39 mm min., coulisse 62 × 31 mm, axe à 19 mm

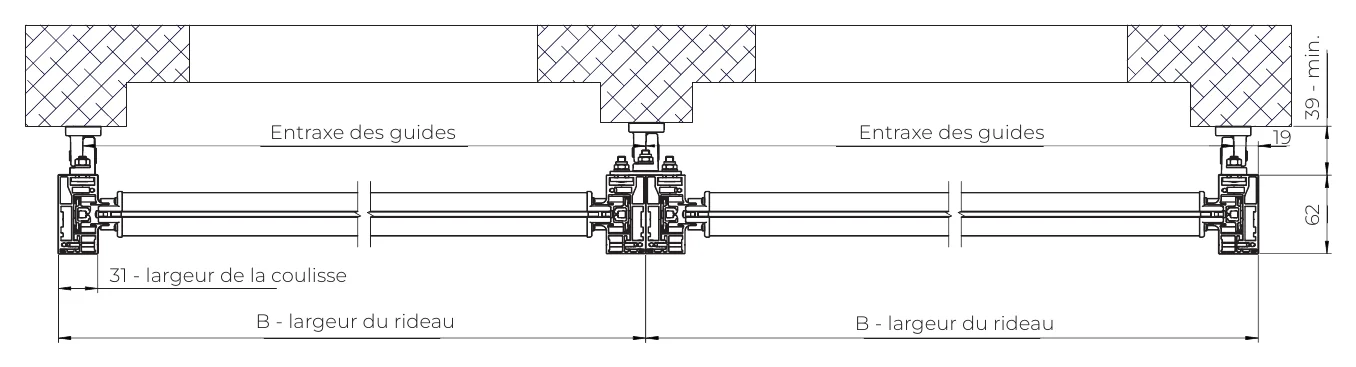

Version modulaire : deux stores juxtaposés partagent un support central

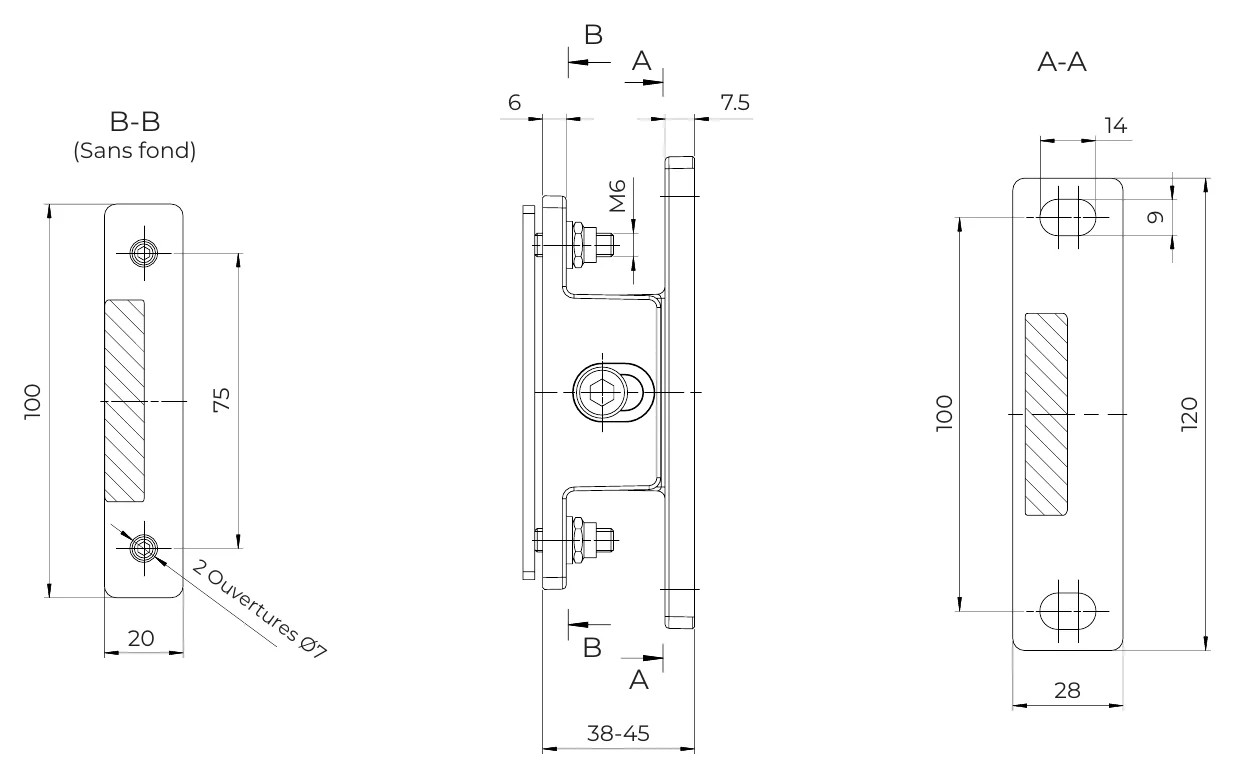

Support réglable type 38-45 — platine murale 100 × 20 mm, platine de coulisse 120 × 28 mm

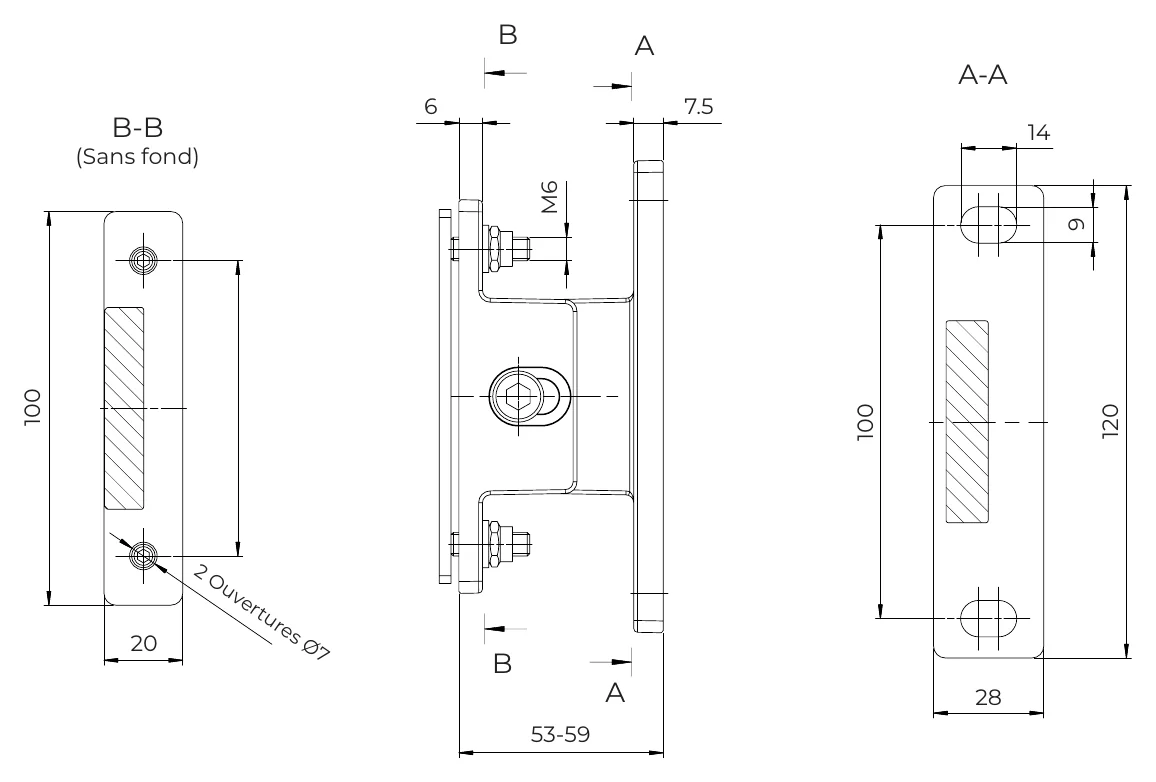

Support réglable type 53-59

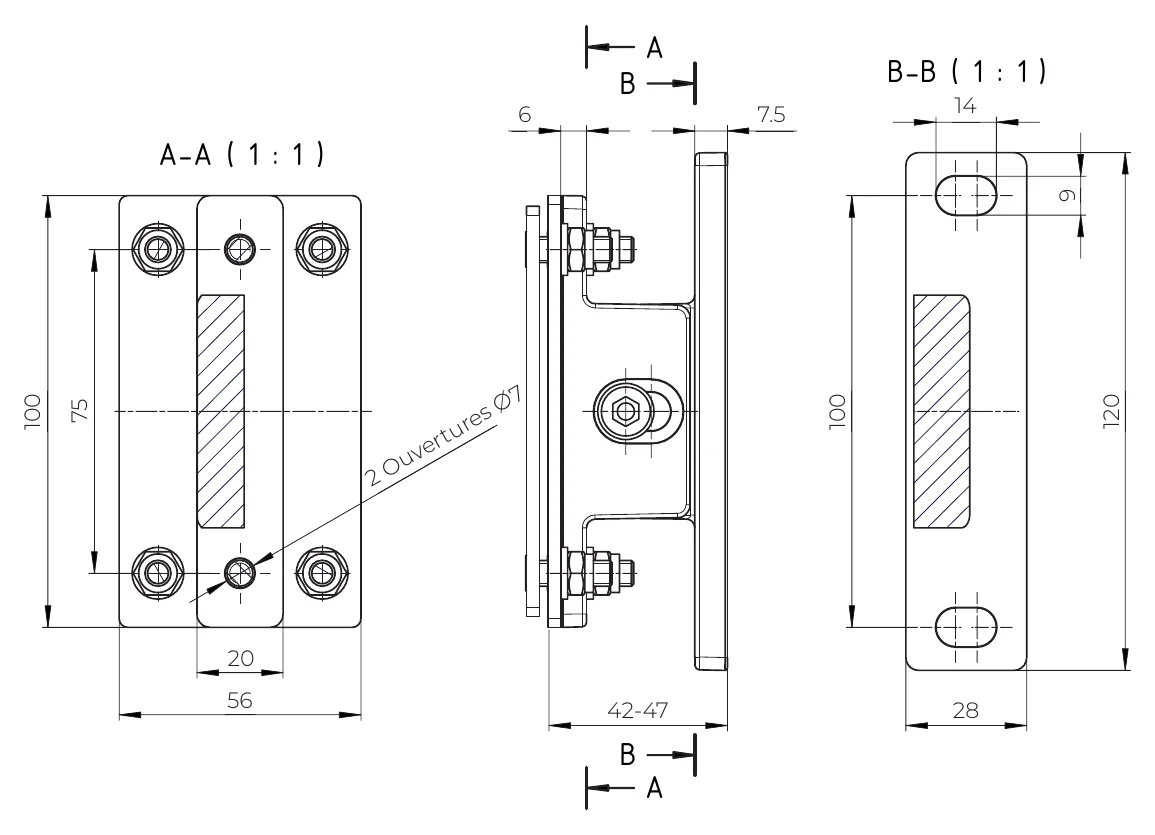

Support modulaire type 42-47 — platine 100 × 56 mm

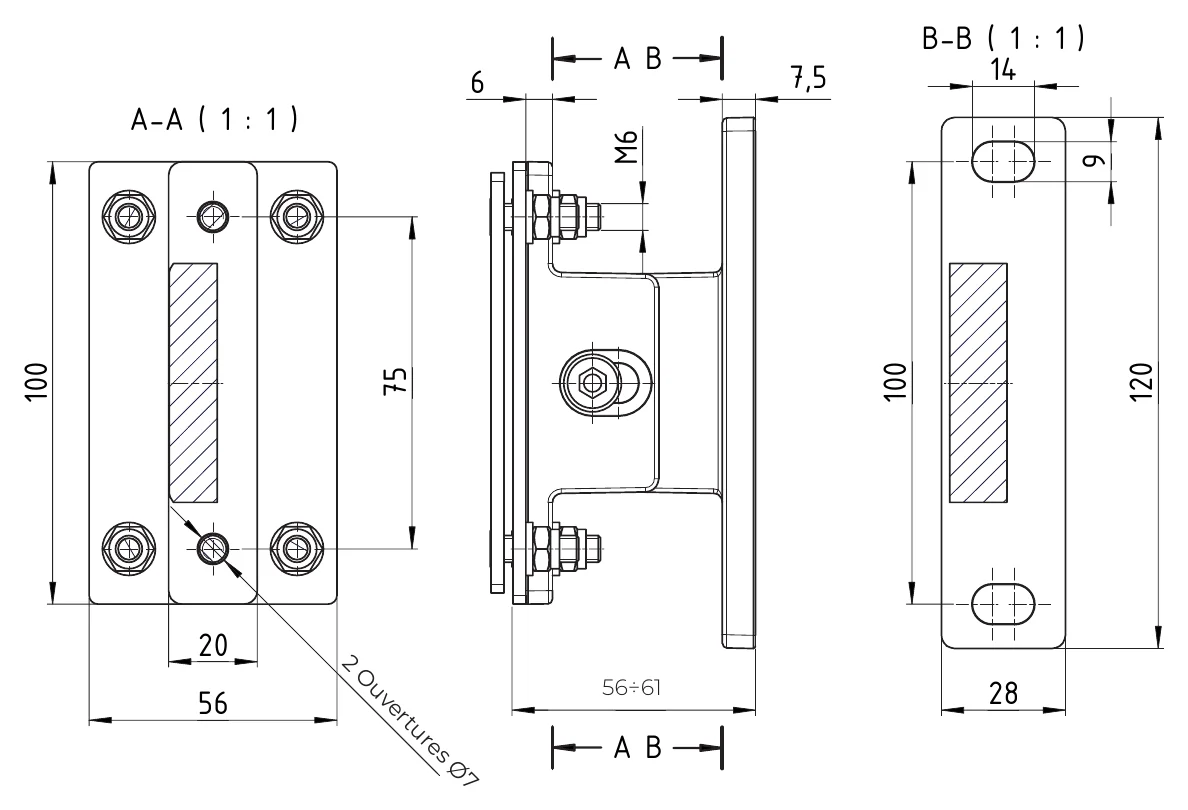

Support modulaire type 56-61
Pose autoportante sur supports véranda
Le support véranda est un tube dont la longueur L se choisit selon les conditions de pose, de 57 à 180 mm. Aluprof décline aussi la pose autoportante sur supports à lamelles et sur supports Refleksol.

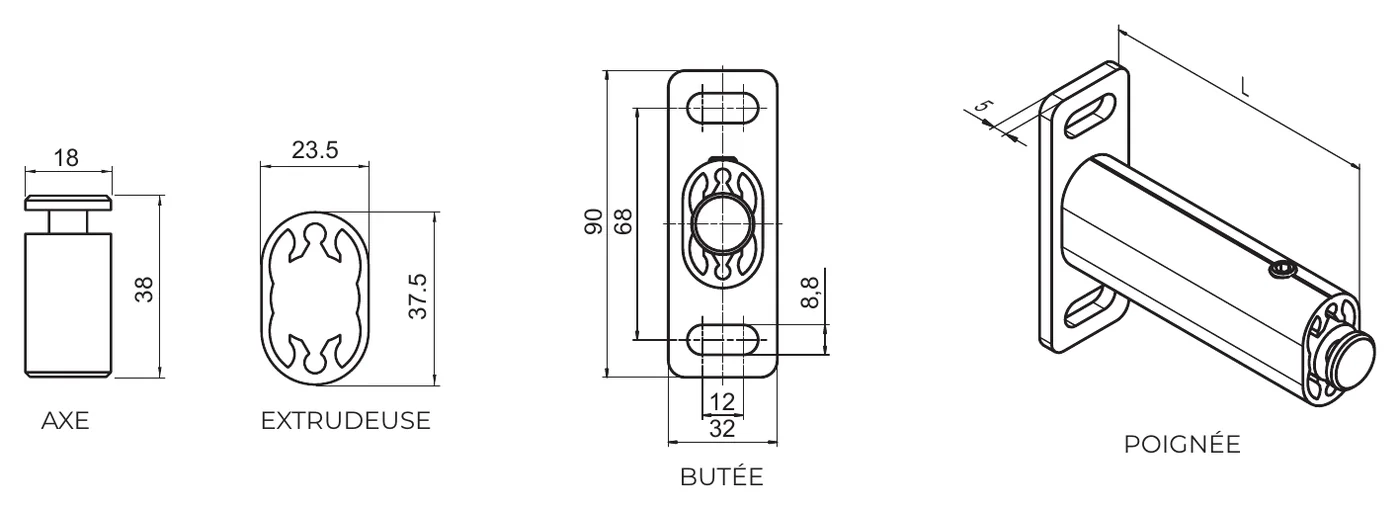

Support véranda — axe, insert, butée (90 × 32 mm) et support de longueur L = 57 à 180 mm

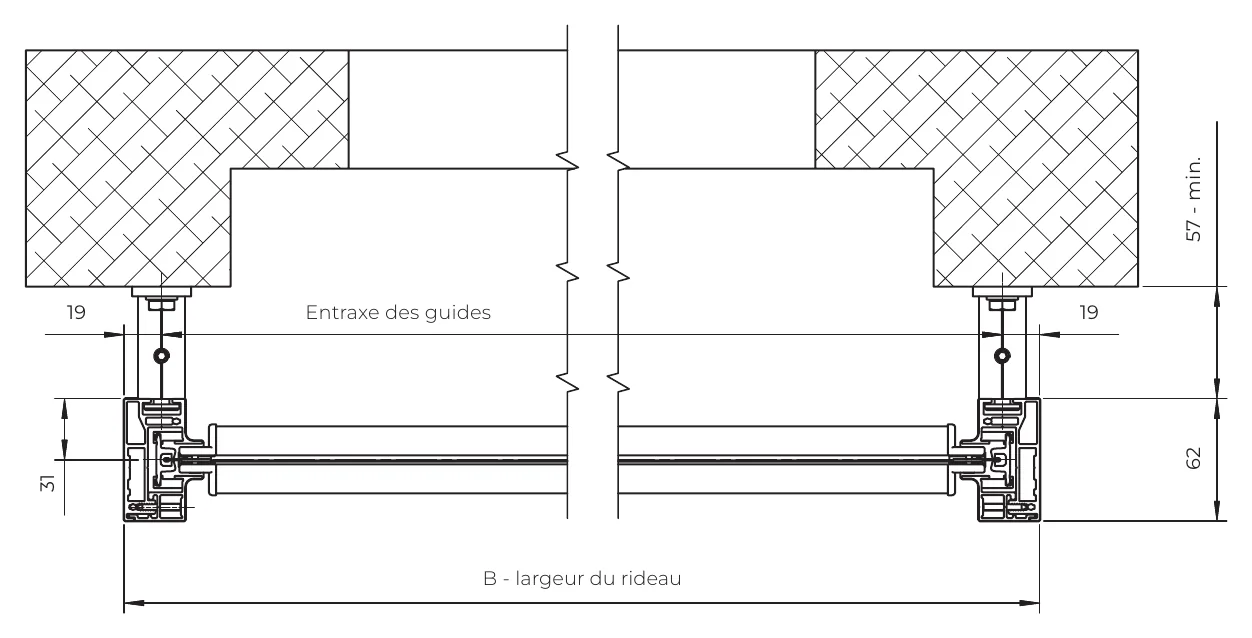

Vue de dessous sur supports véranda — 57 mm min. entre mur et coulisse
Supports mur et plafond du coffre (jusqu'à 4 m de large)

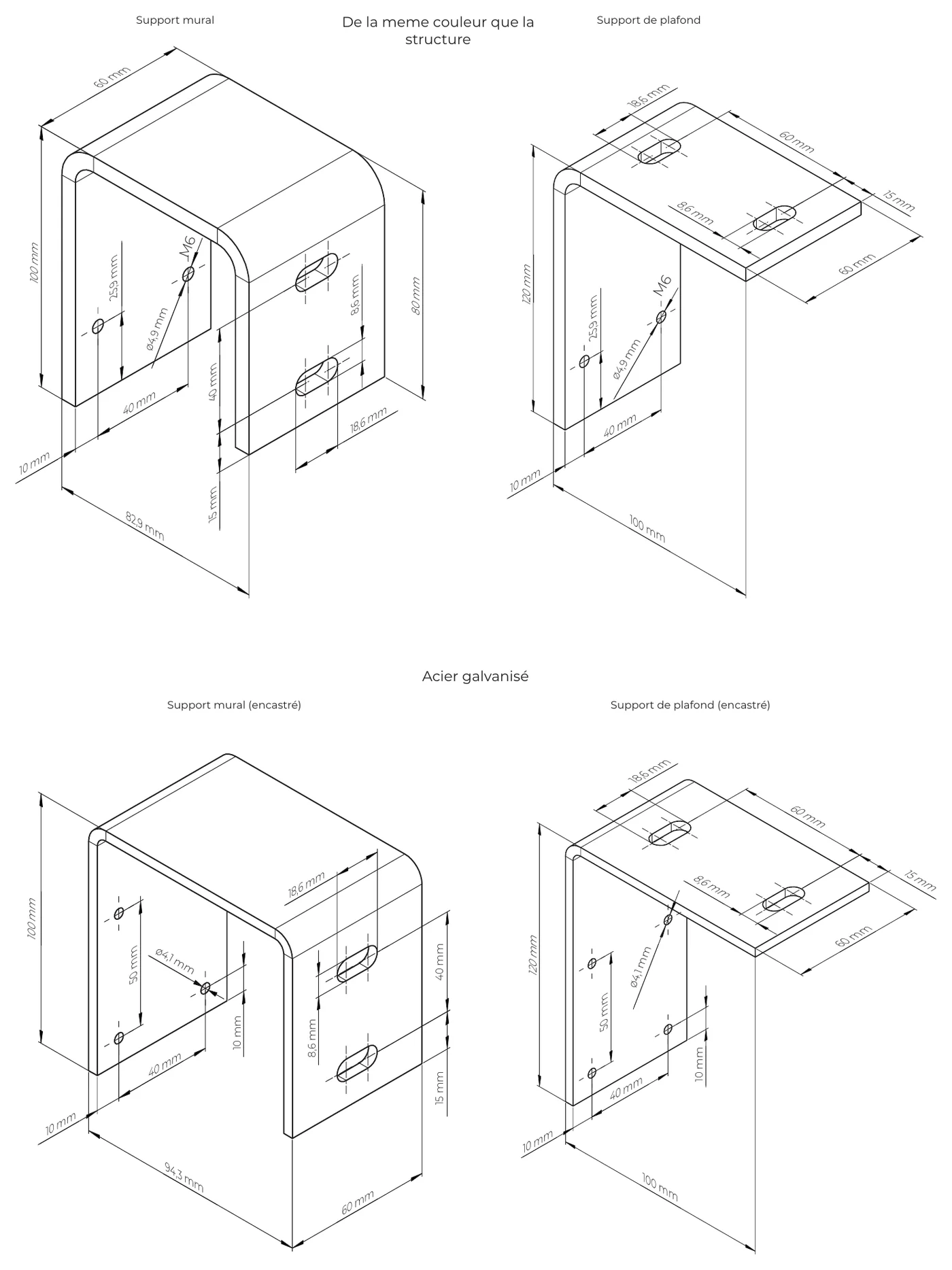

Supports mural et de plafond, en applique (laqués couleur structure) et pour coffre encastré (acier galvanisé) — fixation M6
Version encastrée sous enduit (DZ)

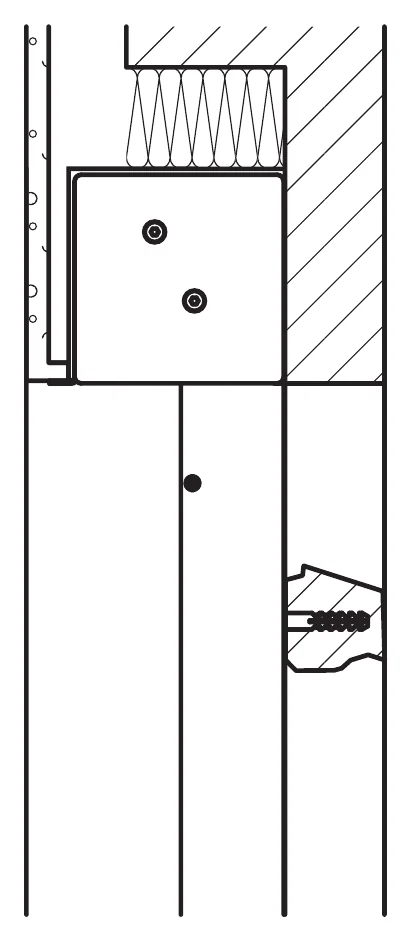

Coffre encastré dans l'isolation, sous enduit
- Coffre 143 × 126 mm, révision par le dessous grâce à deux trappes d'inspection.
- Seule la coulisse lisse est disponible en version encastrée.
- Aluprof recommande un montage non autoportant : une fois le coffre noyé dans l'enduit, les coulisses pourraient ne plus pouvoir être montées.
- Un montage autoportant reste possible sur demande préalable.
Une question sur la pose ? Appelez-nous au 07 66 64 55 68.
Toile
Le Store Zip 120 est proposé avec trois toiles techniques : la Serge 1 % (8 coloris), en fibre de verre enduite PVC tissée en serge, pour une protection maximale avec une vue plus réduite ; la Serge 600 (13 coloris), toile screen en fibre de verre et polyester, à haute stabilité dimensionnelle et haute résistance au feu, qui protège de la chaleur et de l'éblouissement en préservant la vue vers l'extérieur ; et la Soltis VEOZIP de Serge Ferrari (10 coloris), en polyester enduit PVC (technologie Précontraint®), très résistante aux intempéries, à la tenue des couleurs durable, qui préserve elle aussi la vue.
Paramètres de la toile Serge 600
| Paramètre | Serge 600 |
|---|---|
| Composition | 42 % fibre de verre · 58 % polyester |
| Tissage | Serge |
| Poids | 525 g/m² |
| Épaisseur | 0,74 mm |
| Laize | 320 cm |
| Résistance à la traction (chaîne / trame) | 260 / 225 daN/5 cm (ISO 1421) |
| Utilisation | Intérieur et extérieur |
Source : Supplément technique Stores Aluprof, p.5. Les teintes affichées à l'écran sont indicatives. Comment choisir son coloris de toile
Coloris de la structure
Coffre, coulisses, barre de charge et embouts sont laqués dans l'une des 33 teintes de la palette Aluprof, sans supplément. Finition mate sauf mention contraire (satinée ou structurée).
Pas de teinte RAL hors palette. Les couleurs affichées à l'écran sont indicatives.
