Store screen 103 — fiche technique (Aluprof R 103)

Nomenclature — vues éclatées

Le Store Screen 103 existe en deux architectures qui partagent le même coffre, le même tube et la même motorisation : guidage par coulisses aluminium ou guidage par câbles tendus. Seuls les éléments de guidage et de pied changent.

Version coulisses — 15 repères

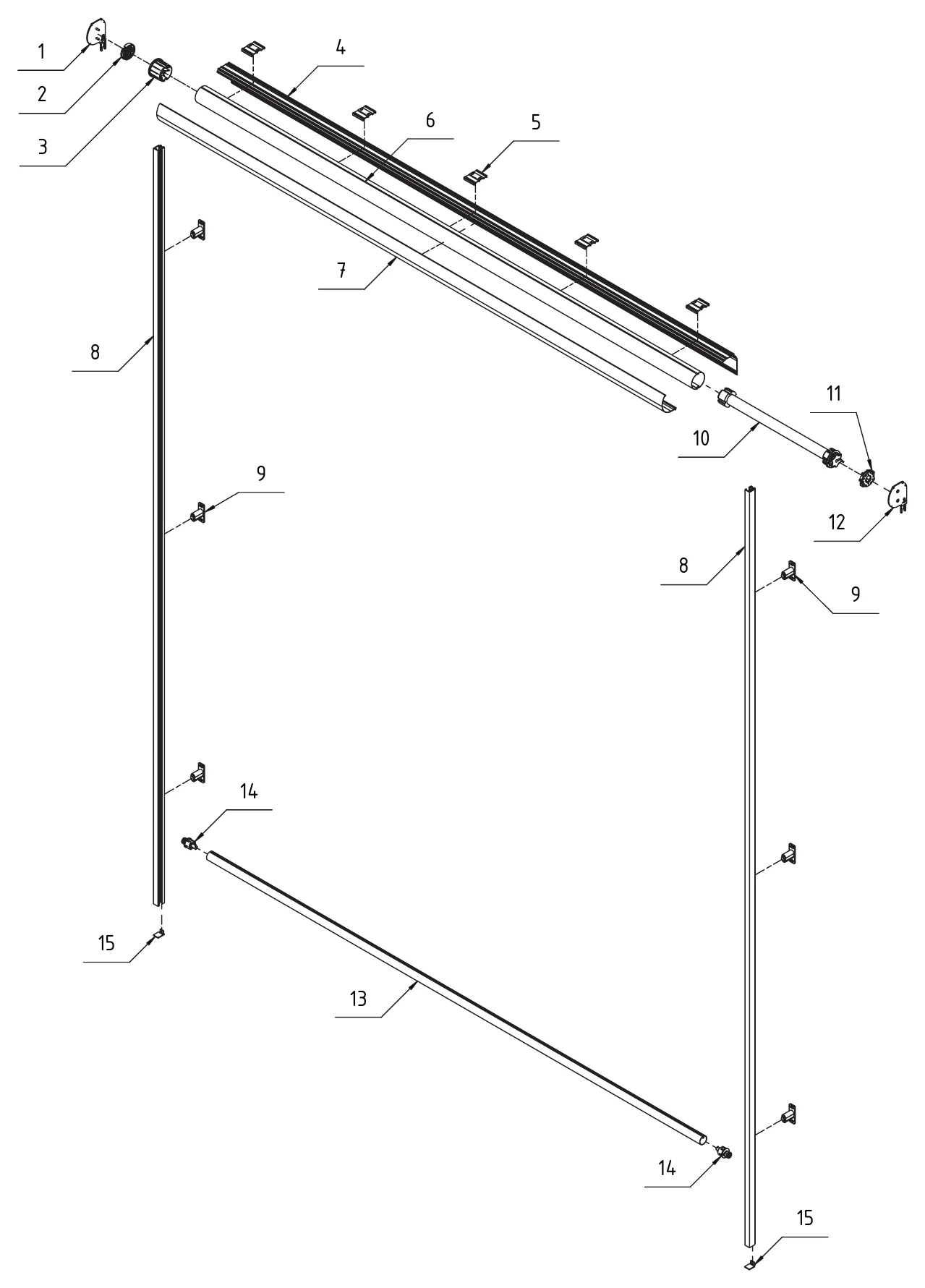

Vue éclatée du Store Screen 103 avec coulisses aluminium

Nomenclature coulisses

N°	Désignation
1	Flasque gauche
2	Roulement à billes
3	Calotte (embout de tube)
4	Coffre — partie fixe
5	Clip de fixation
6	Tube d'enroulement
7	Coffre — panneau d'accès (trappe de révision)
8	Coulisse
9	Équerre de coulisse
10	Moteur
11	Support du moteur
12	Flasque droite
13	Barre de charge
14	Embout de barre de charge
15	Butée de coulisse

Version câbles — 15 repères

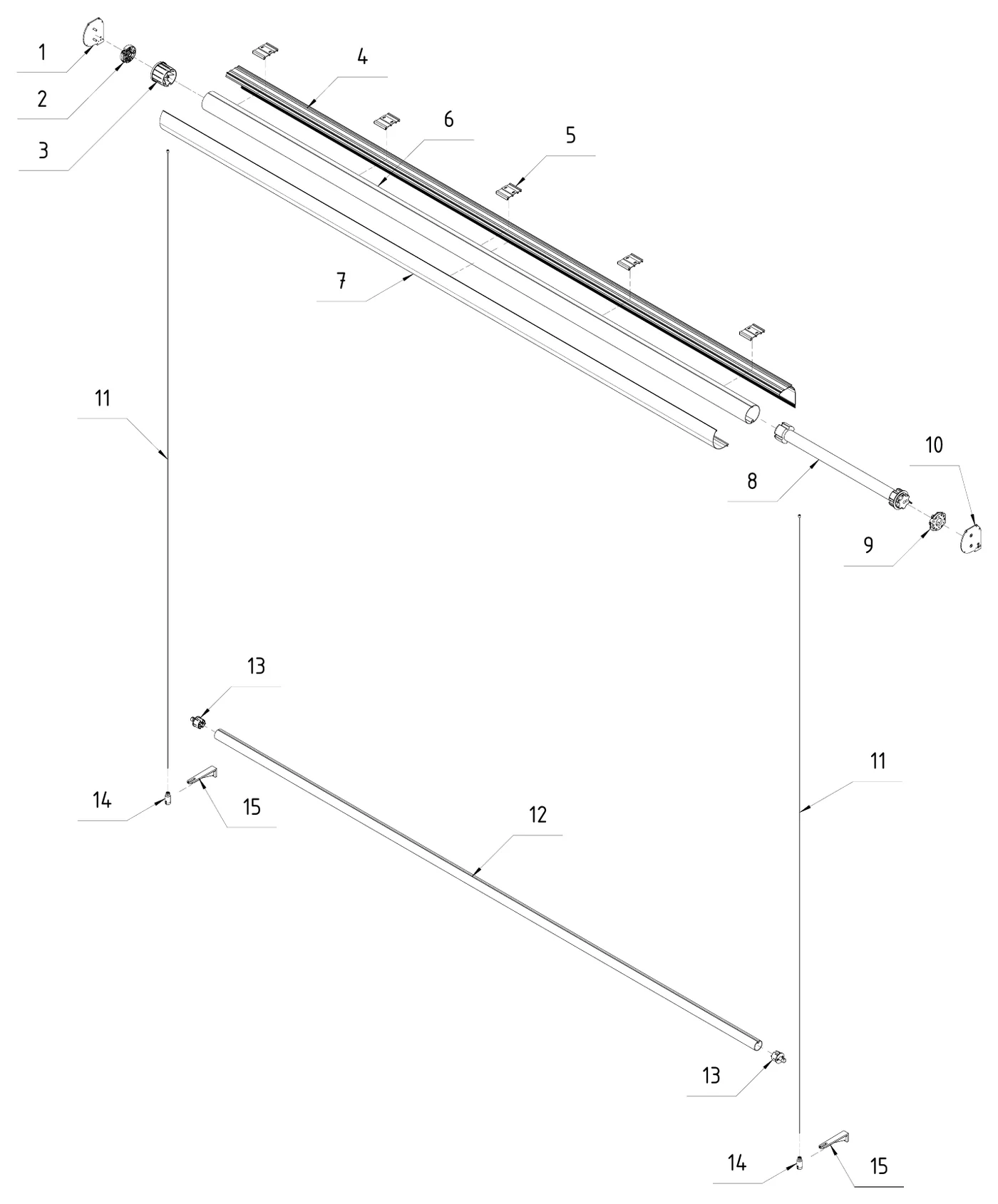

Vue éclatée du Store Screen 103 avec guidage par câbles

Nomenclature câbles

N°	Désignation
1	Flasque gauche
2	Roulement à billes
3	Calotte (embout de tube)
4	Coffre — partie fixe
5	Clip de fixation
6	Tube d'enroulement
7	Coffre — panneau d'accès (trappe de révision)
8	Moteur
9	Support du moteur
10	Flasque droite
11	Câble de guidage
12	Barre de charge
13	Embout de barre de charge
14	Tendeur de câble
15	Support de fixation du câble

Dimensions maximales selon le guidage

Le système Aluprof va jusqu'à 4,50 m de large et 4,00 m de haut avec des coulisses aluminium. Le guidage par câbles et la barre anti-vent réduisent ces limites : c'est le mode de guidage qui fixe la taille réalisable.

iConfigurateur en ligne : 3 m de haut maximum pour l'instant ; au-delà, contactez-nous au 07 66 64 55 68.

Coulisses alu — largeur

4 500 mm

Coulisses alu — hauteur

4 000 mm

Câbles (extérieur)

3 500 × 3 000 mm

Coffre (prof. × haut.)

107 × 117 mm

Limites dimensionnelles — usage extérieur

Configuration	Largeur max. [mm]	Hauteur max. [mm]	Remarque
Coulisses aluminium (GC30, GC30F, GC30FD)	4 500	4 000	Configuration la plus grande
Guidage par câbles	3 500	3 000	Valeurs pour une pose extérieure
Avec barre anti-vent (Antywind)	3 000	4 000	Uniquement avec coulisses, sur demande (+5 %) — voir section 6
Version autoportante (coffre porté par les coulisses)	3 000	—	Au-delà : clips de fixation supplémentaires du coffre obligatoires

⚠Au-delà de 3 000 mm de large, le coffre doit être tenu par des clips de fixation supplémentaires : sans eux, il risque de fléchir. Les coulisses GC30F et GC30FD peuvent porter le coffre (pose autoportante) jusqu'à cette largeur.

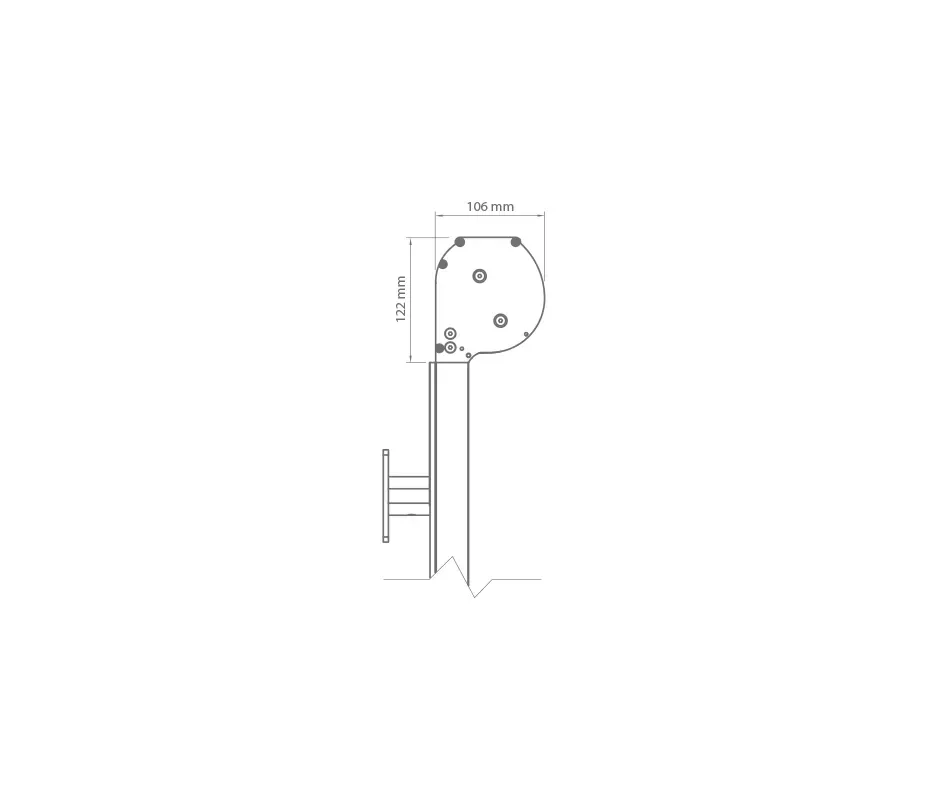

Coupe du coffre demi-rond du Store Screen 103

Coffre demi-rond : 107 mm de profondeur, 117 mm de hauteur

Spécifications techniques

Le R 103 est prévu pour l'extérieur comme pour l'intérieur ; AluVos le propose en pose extérieure, en version manuelle (manivelle) ou motorisée. Les caractéristiques du moteur filaire ci-dessous sont celles publiées par le fabricant pour la gamme de moteurs du système.

Commande électrique moteur 230 V

Alimentation	230 V / 50 Hz
Puissance	120 à 200 W
Intensité absorbée	0,5 à 0,8 A
Indice de protection	IP 44 (protégé contre les projections d'eau)
Couple	6 à 15 Nm selon le moteur
Vitesse de rotation	14 à 55 tr/min selon le moteur
Fonctionnement continu	4 min, puis environ 16 min de refroidissement (protection thermique)
Température d'utilisation	−20 °C à +70 °C selon le moteur
Niveau sonore	≤ 58 dB(A)
Fins de course	Réglées à la mise en service

Commande manuelle & généralités

Manivelle	Aluminium anodisé, longueur standard 180 cm
Variantes de manivelle	Pliable amovible ou fixe pliable, tige Ø 13 mm
Renvoi à travers le mur	Pose plafond extérieure, manivelle à l'intérieur (max. 500 mm, voir schéma)
Motorisation solaire	Proposée par AluVos sur toutes les dimensions (panneau + batterie, sans raccordement)
Usage	Extérieur et intérieur (AluVos : extérieur)
Système modulaire	Oui — pose groupée, voir section 7
Normes	EN 13561, marquage CE, déclarations de performance Aluprof
Coloris	33 teintes de la palette Aluprof

iRésistance au vent (déclarations de performance Aluprof, EN 13561) : classe 1 pour la version extérieure à coulisses jusqu'à 4 500 × 4 000 mm, classe 2 pour la version 3 500 × 3 000 mm. La barre anti-vent (option sur demande) limite la déformation de la toile, mais le store doit être remonté par vent fort. Pour une façade très exposée, préférez le Store Zip 120, dont la toile est tenue sur toute sa hauteur par une fermeture à glissière.

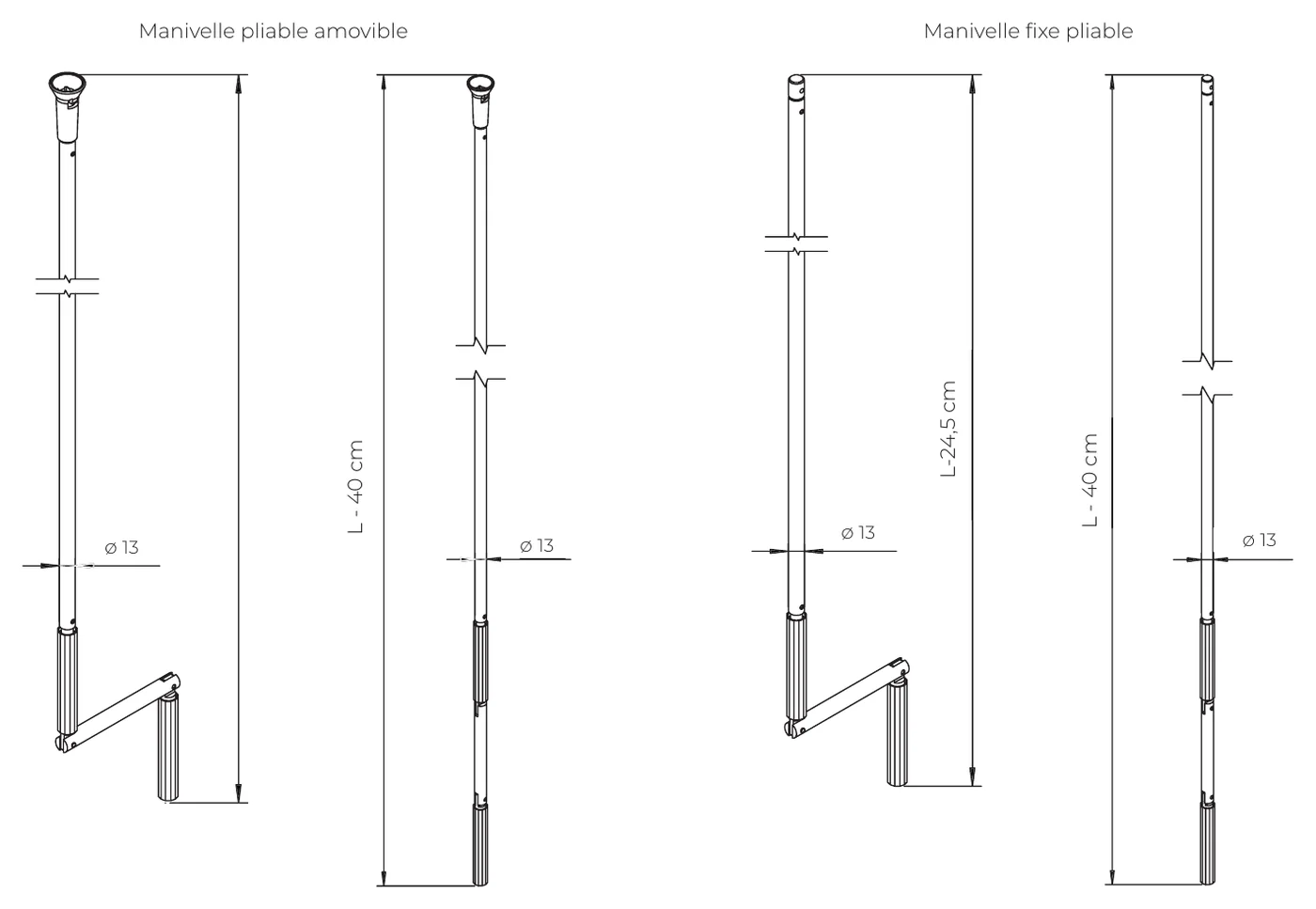

Manivelle pliable amovible et manivelle fixe pliable

Variantes de manivelle — pliable amovible ou fixe pliable, tige Ø 13 mm

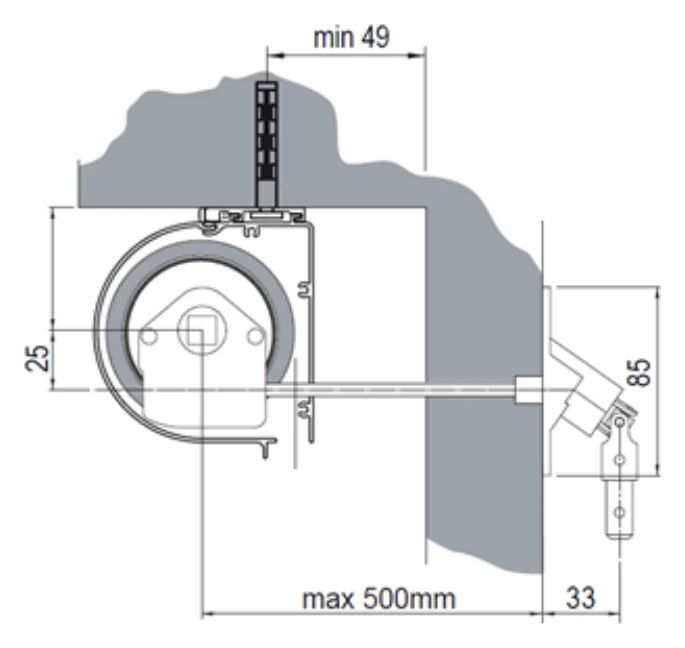

Pose plafond extérieure avec renvoi de manivelle à travers le mur

Commande manuelle avec renvoi à travers le mur (pose plafond extérieure) — cote max. 500 mm entre l'axe du tube et la sortie côté intérieur

Coffre demi-rond & tube d'enroulement

Le coffre en aluminium extrudé mesure 107 mm de profondeur pour 117 mm de hauteur : sa forme demi-ronde le rend discret sous un linteau ou en façade. Il se compose d'une partie fixe (avec la platine qui reçoit les clips) et d'un panneau avant amovible qui sert de trappe de révision.

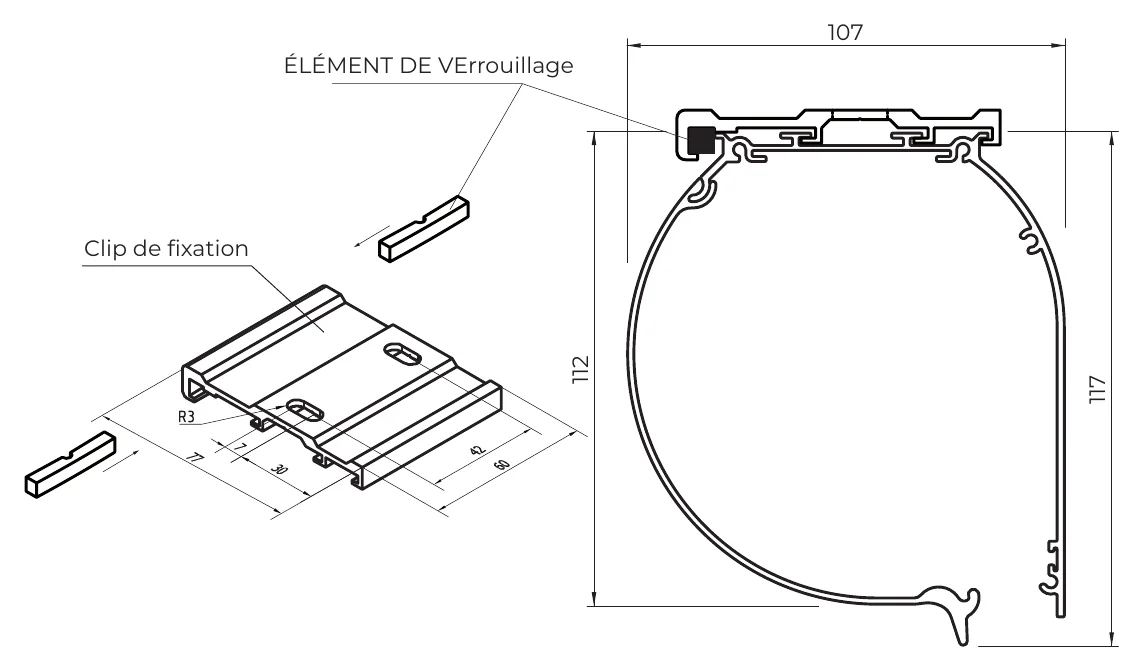

Coupe cotée du coffre demi-rond du Store Screen 103

Coupe cotée du coffre (107 × 117 mm), clip de fixation et élément de verrouillage

Coffre R 103

Matériau	Aluminium extrudé laqué
Profondeur × hauteur	107 × 117 mm hors tout
Révision	Panneau avant amovible (trappe de révision)
Fixation	Clips de fixation verrouillés par un élément de blocage
Finitions	Finitions et détails en inox
Embouts	Flasques gauche et droite avec roulement

Nombre de paires de clips de fixation selon la largeur du coffre

Largeur du coffre [mm]	800–1500	1501–2000	2001–3000	3001–4000
Paires de fixations	2	3	4	5

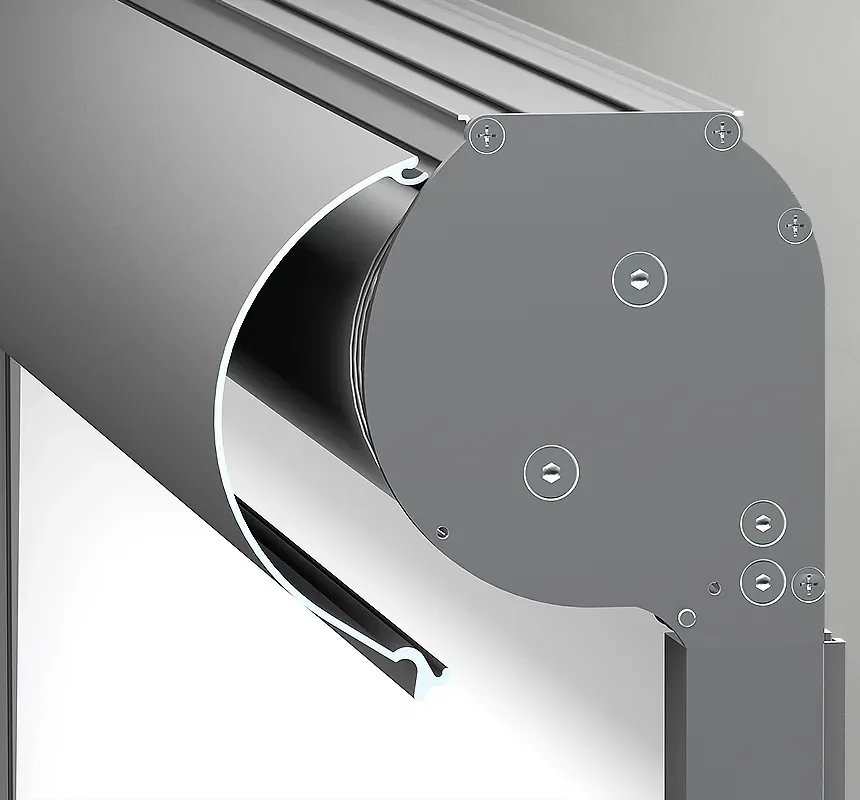

Trappe de révision en face avant du coffre du Store Screen 103

Trappe de révision en face avant : accès au tube sans déposer le coffre

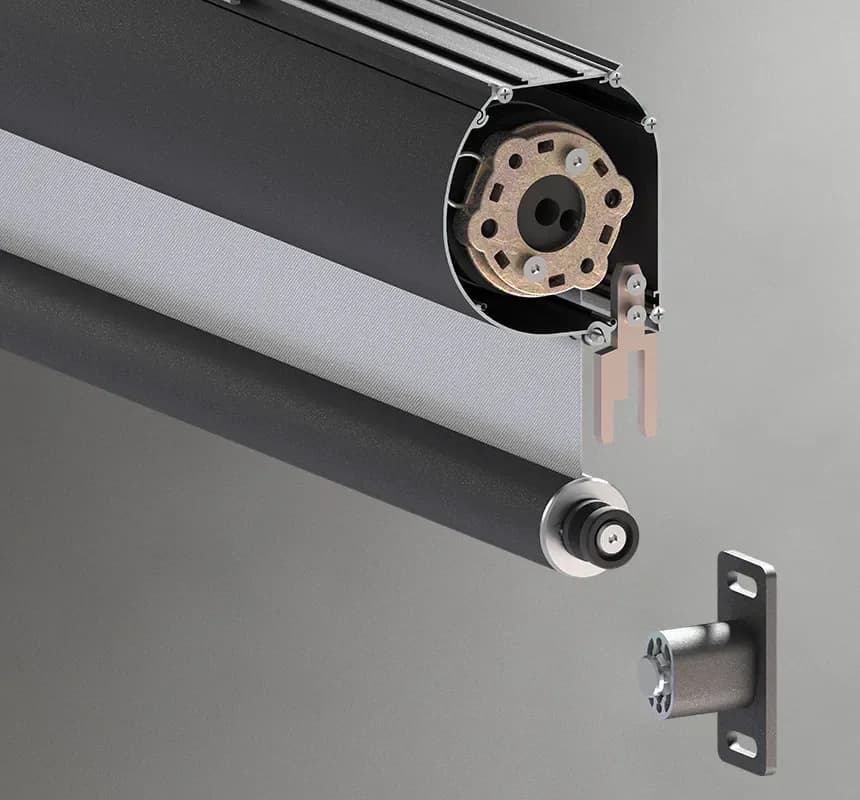

Finitions et détails en inox

Tube d'enroulement

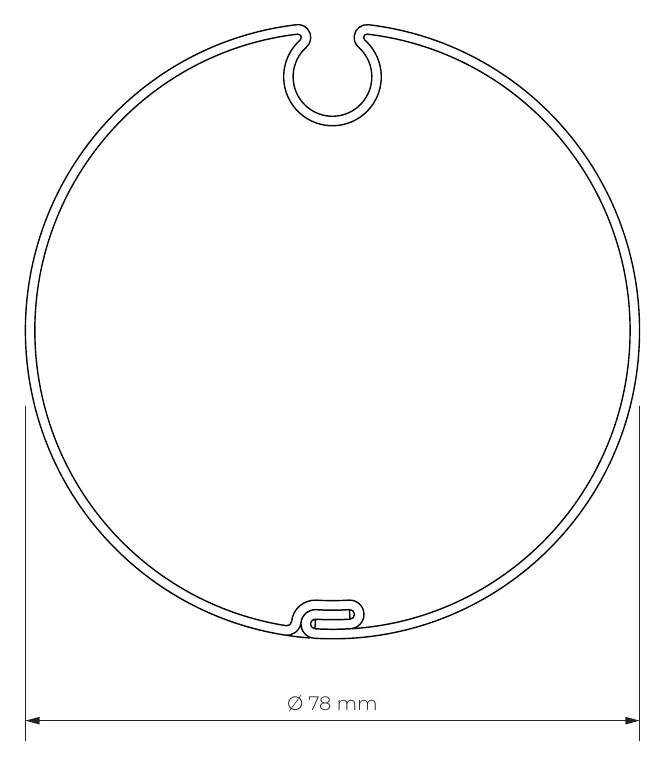

Tube Ø 78 mm en acier galvanisé — standard

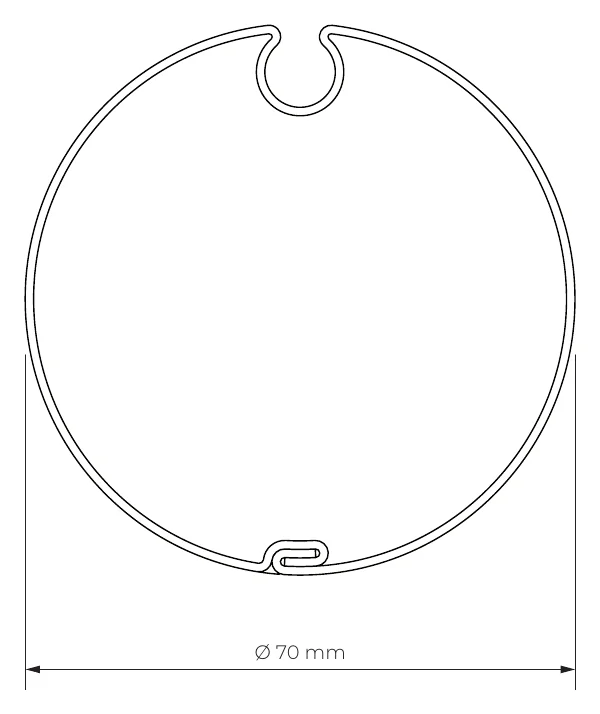

Tube Ø 70 mm — variante Aluprof réservée à d'autres toiles, non utilisée avec la Serge 600

Guidages : câbles ou coulisses

En extérieur, la toile est guidée soit par deux câbles inox de Ø 2,5 mm tendus entre le coffre et un tendeur (en façade ou au sol), soit par des coulisses aluminium. Le Store Screen 103 n'a pas de fermeture à glissière : de petits jours latéraux subsistent entre la toile et la coulisse.

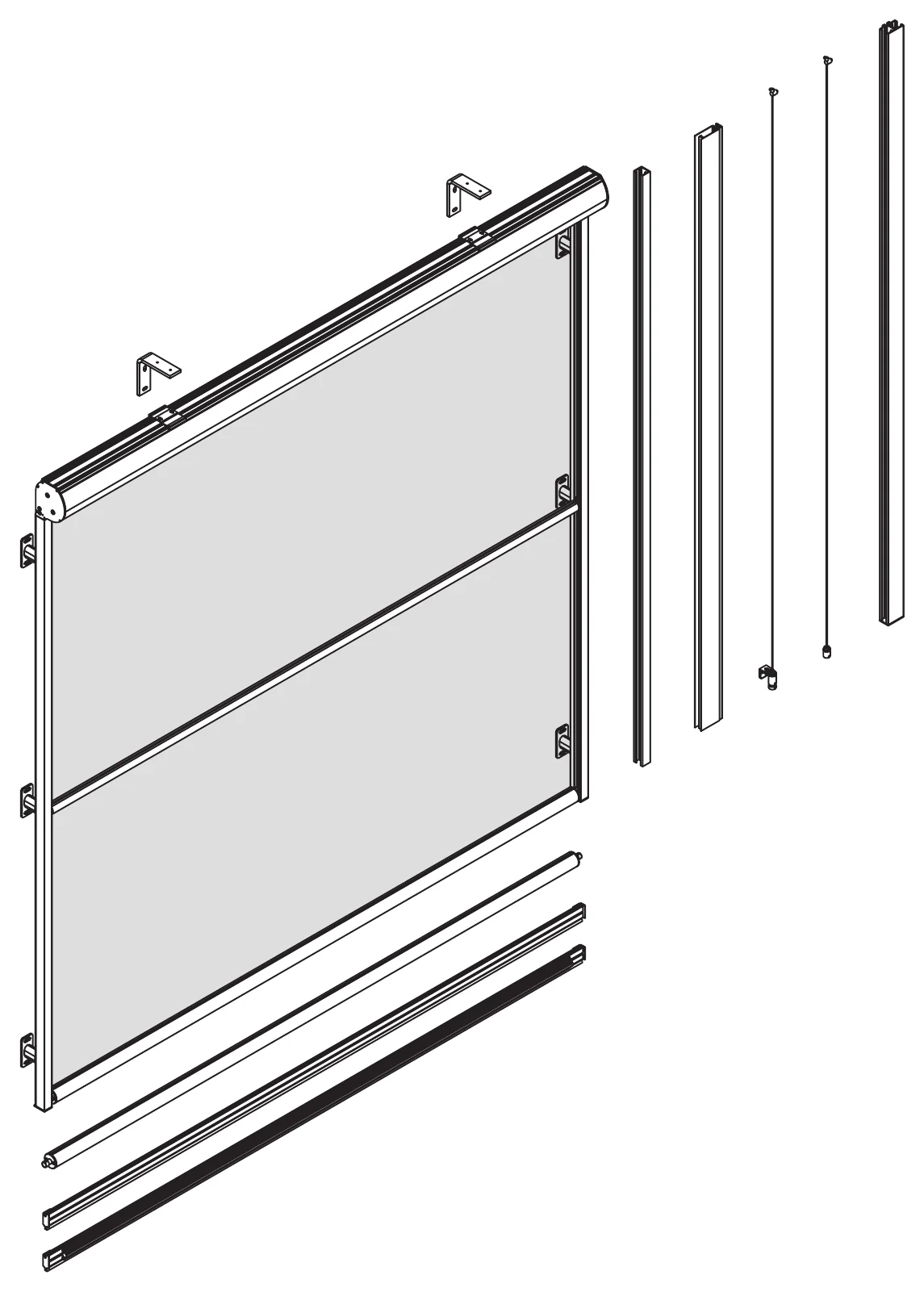

Vue d'ensemble du Store Screen 103 et des profils de guidage et de barre de charge

Vue d'ensemble : coffre, toile, barre anti-vent, coulisses, câbles et barres de charge

Profils de guidage extérieurs

Référence	Section	Emploi
Câble Ø 2,5 mm	Câble inox	Pose en façade ou au plafond, tendeur de façade ou de sol
GC30	28 × 32 mm	Pose en tableau (dans l'embrasure)
GC30F	28 × 38 mm	Pose en façade, autoportante possible
GC30FD	38 × 56 mm (double chambre)	Pose en façade, autoportante possible

Supports de coulisse compatibles

Type de support	GC30F	GC30FD
Support réglable (type « persienne »)	✓	✓
Support pour véranda	✓	✓

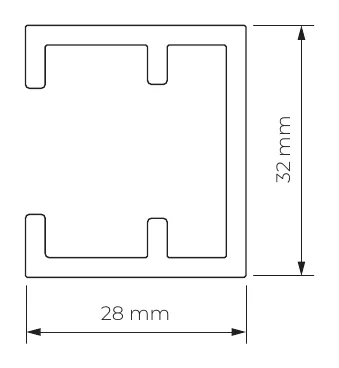

GC30 — 28 × 32 mm

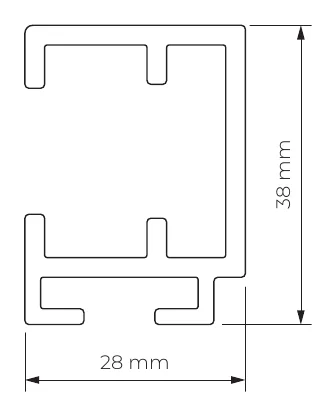

GC30F — 28 × 38 mm

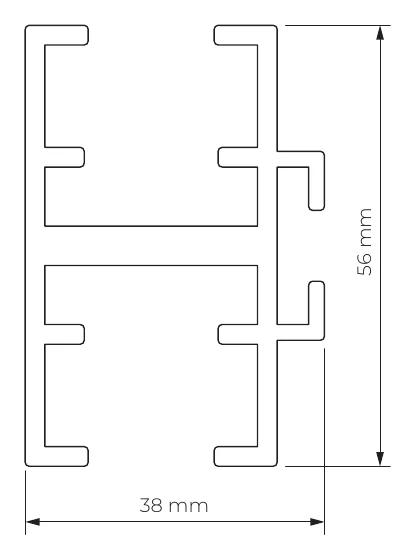

GC30FD — 38 × 56 mm

Compatibilité guidage / barre de charge

Profil de pied	Câble Ø 2,5	GC30	GC30F	GC30FD	G80*	Sans guidage*
Barre Ø 42	✓	✓	✓	✓	—	✓
Barre Ø 35	—	—	—	—	—	✓
Barre FG42	—	—	—	—	✓	✓
Renfort FG42R	—	—	—	—	✓	—
Profil anti-vent PPW	—	✓	✓	✓	—	—

* Coulisse G80 et store sans guidage (suspension libre) : usage intérieur uniquement, non proposés par AluVos. En extérieur, avec câbles ou coulisses, la barre de charge est donc la Ø 42 mm.

Barre de charge & barre anti-vent

La barre de charge lestant le bas de la toile est un tube aluminium Ø 42 mm en pose extérieure. En option avec les coulisses, une barre anti-vent (profil PPW, système Antywind) se verrouille dans les coulisses et limite la déformation de la toile sous l'effet du vent.

iBarre anti-vent AluVos : en option, +5 % sur le prix du store, sur demande. Elle est limitée aux coulisses et à 3 m de large, et n'est pas encore proposée dans le configurateur : contactez-nous au 07 66 64 55 68.

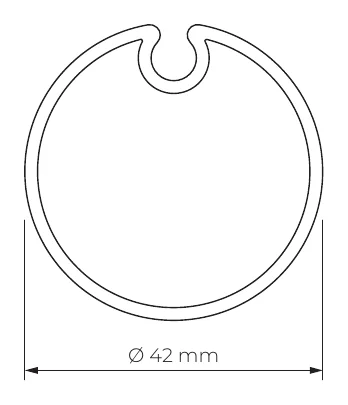

Barre de charge Ø 42 mm — standard extérieur

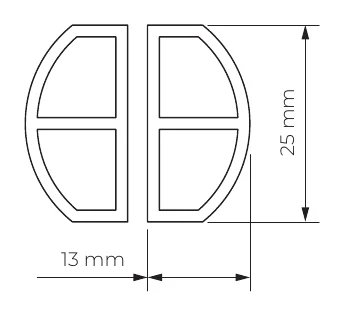

Profil anti-vent PPW — deux demi-profils pinçant la toile, 25 mm de haut

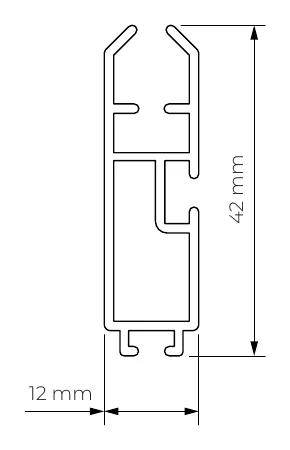

FG42 (42 × 12 mm) — réservée à la G80 ou sans guidage (intérieur)

Système anti-vent Antywind

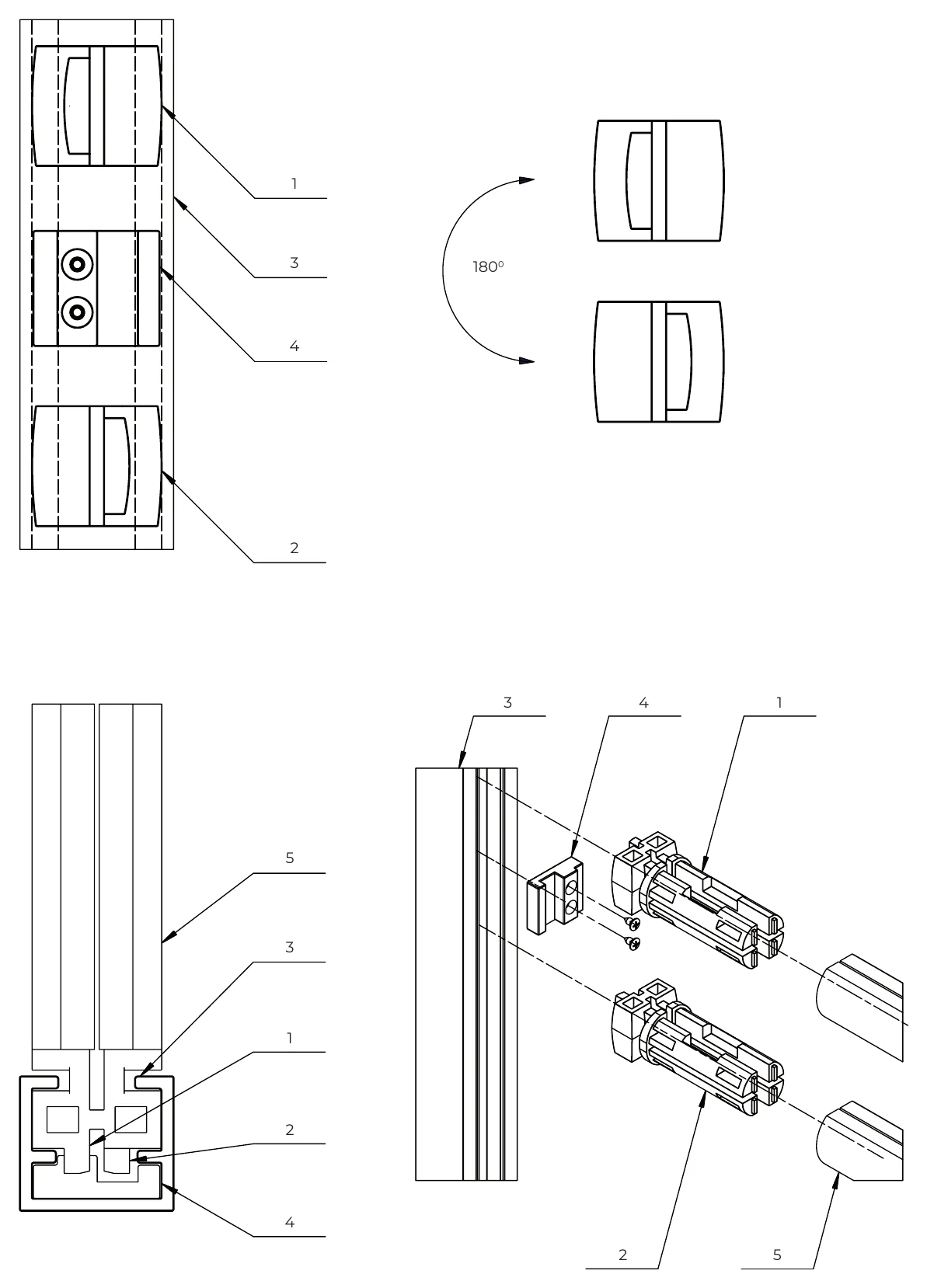

Principe de montage du double coulisseau anti-vent Antywind dans la coulisse GC30

Coulisseaux haut et bas montés tête-bêche (rotation de 180°) dans la coulisse GC30

Repères Antywind

N°	Désignation
1	Coulisseau anti-vent pour GC30 (haut)
2	Coulisseau anti-vent pour GC30 (bas)
3	Coulisse GC30
4	Verrou anti-soulèvement
5	Profil anti-vent

Coulisses compatibles	GC30, GC30F ou GC30FD (autoportant)
Barre de charge associée	Ø 42 mm
Largeur maximale	3 000 mm
Jeux anti-vent	1 jeu jusqu'à 2 500 mm de haut, 2 jeux au-delà
Principe	Coulisseaux pivotés de 180° l'un par rapport à l'autre : la barre de charge passe le verrou anti-vent

Barre anti-vent Antywind du Store Screen 103

Barre anti-vent en place

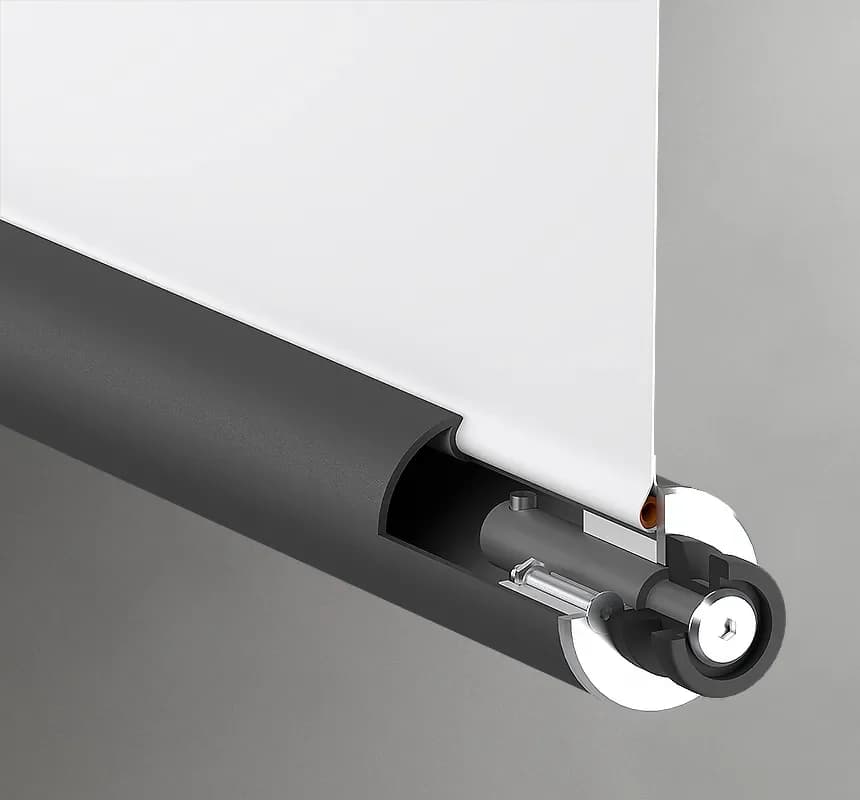

Barre de charge et embout

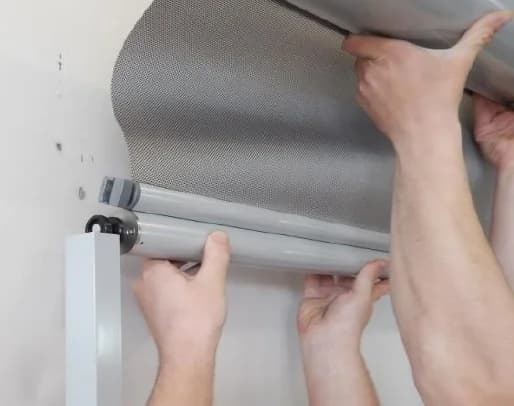

Insertion de la barre de charge et de la barre anti-vent dans les coulisses

Montage : barre de charge, barre anti-vent et coffre s'engagent ensemble dans les coulisses

Pose & fixation

Quatre configurations de pose extérieure : en tableau avec coulisses GC30, en façade avec coulisses GC30F/GC30FD (autoportante possible), au plafond ou sous linteau avec câbles, et en façade sur équerre « Italia » en option. Les cotes indiquées sont des minimums d'encombrement.

⚠Le kit de fixation adapté à votre support (brique, parpaing ou bois) est inclus : vous le choisissez dans le configurateur. Le béton cellulaire n'est pas un support recommandé, et un mur avec isolation par l'extérieur demande une fixation adaptée. Le raccordement électrique d'un moteur filaire doit être réalisé par un électricien qualifié.

1 — Pose en tableau, coulisses GC30

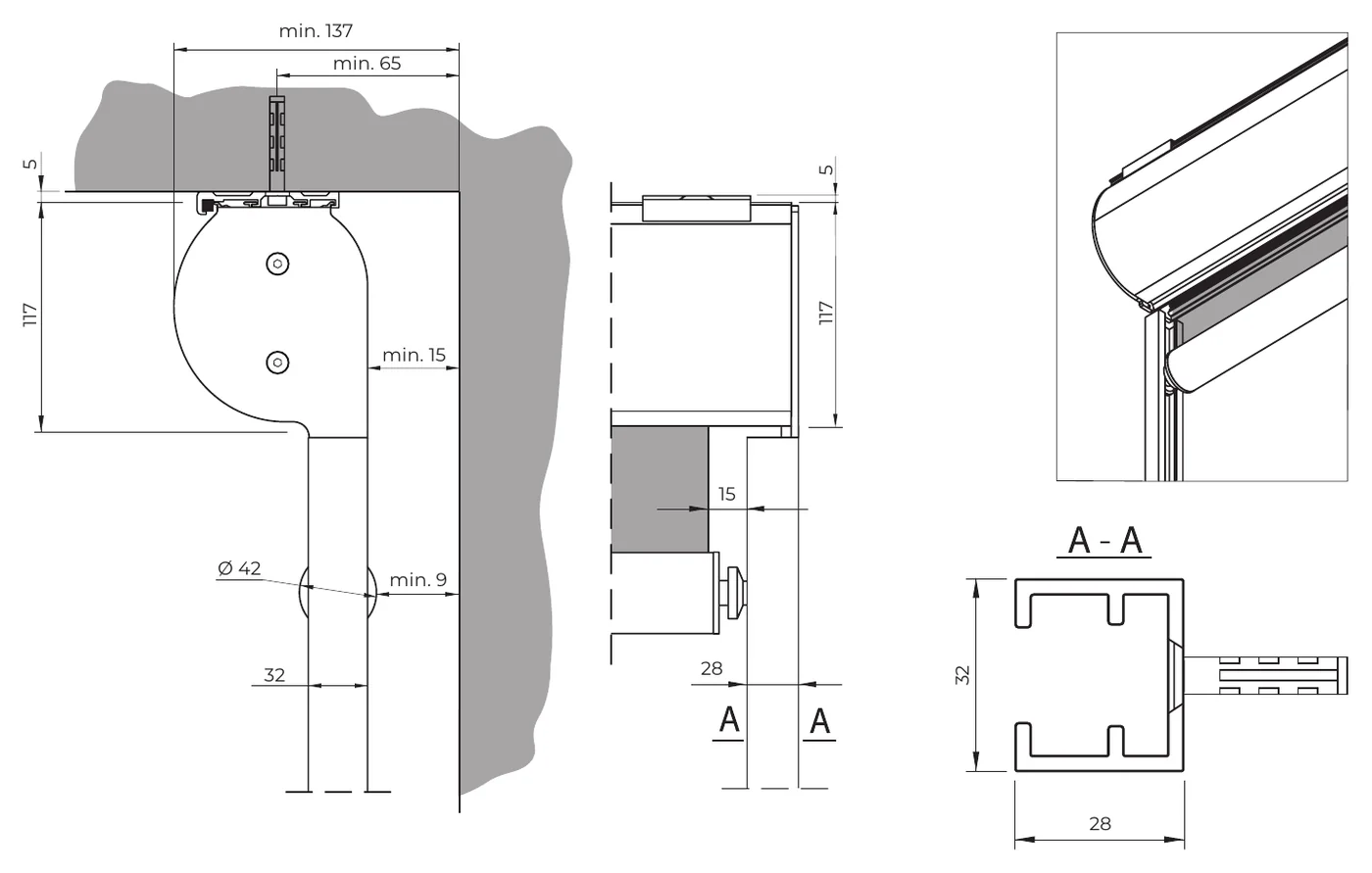

Pose en tableau du Store Screen 103 avec coulisses GC30, coupe cotée

Coupe et vue de côté : profondeur min. 137 mm, axe de fixation à min. 65 mm du fond de pose, 15 mm de dégagement

Cote	Valeur	Signification
Profondeur de tableau	min. 137 mm	De l'avant du coffre au fond de pose (menuiserie ou mur)
Axe de fixation du clip	min. 65 mm	Distance entre l'axe de la vis et le fond de pose
Dégagement coffre / menuiserie	min. 15 mm	Jeu à l'arrière du coffre
Barre de charge / menuiserie	min. 9 mm	Barre Ø 42 mm
Hauteur sous linteau	117 + 5 mm	Coffre + épaisseur du clip de fixation
Coulisse GC30	28 × 32 mm	Fixée par équerres de coulisse

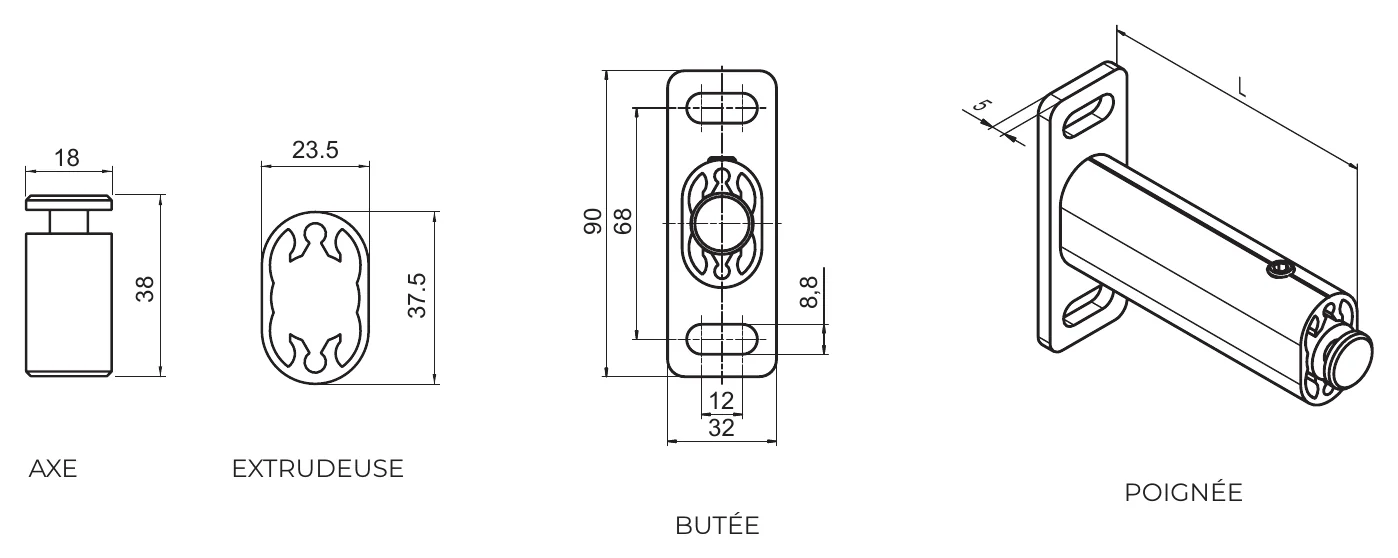

Équerre de coulisse (réglable en longueur)

Éléments de l'équerre de coulisse : axe, entretoise, butée et poignée

Axe 18 × 38 mm · entretoise 23,5 × 37,5 mm · butée 90 × 32 mm (entraxe 68 mm) · équerre de longueur L

La longueur L de l'équerre se choisit selon la configuration du chantier : de 57 mm à 180 mm.

Nombre de fixations par coulisse selon sa hauteur

Hauteur de coulisse [mm]	800–1500	1501–2000	2001–3000	3001–4000
Nombre de fixations	2	3	4	5

2 — Pose en façade, coulisses GC30F / GC30FD

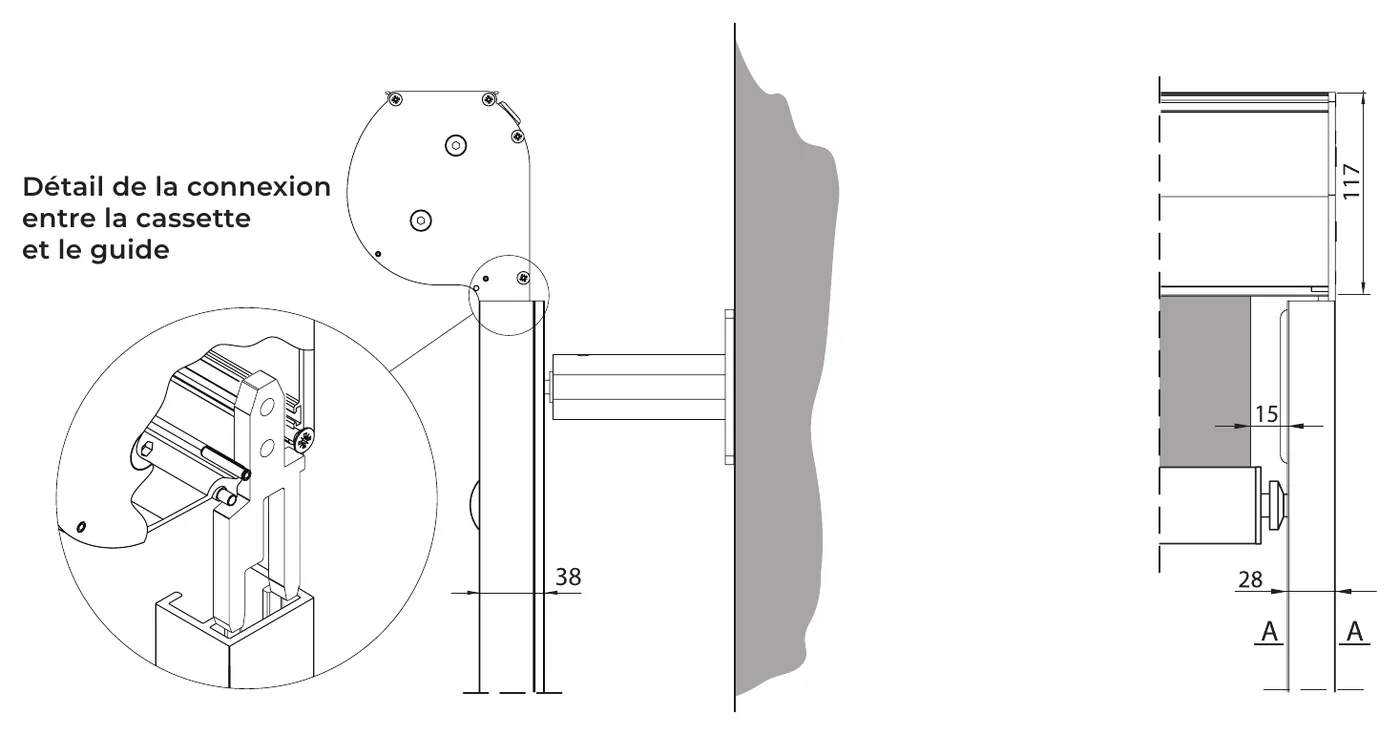

Pose en façade avec coulisses GC30F ou GC30FD et détail de la liaison coffre-coulisse

Le coffre repose sur la tête des coulisses (détail de liaison) — coulisse de 38 mm, jeu de 15 mm, 28 mm de largeur

En façade, les coulisses sont tenues à distance du mur par des supports réglables. Le coffre s'emboîte sur la tête des coulisses : jusqu'à 3 000 mm de large, l'ensemble est autoportant ; au-delà, le coffre reçoit des clips de fixation supplémentaires.

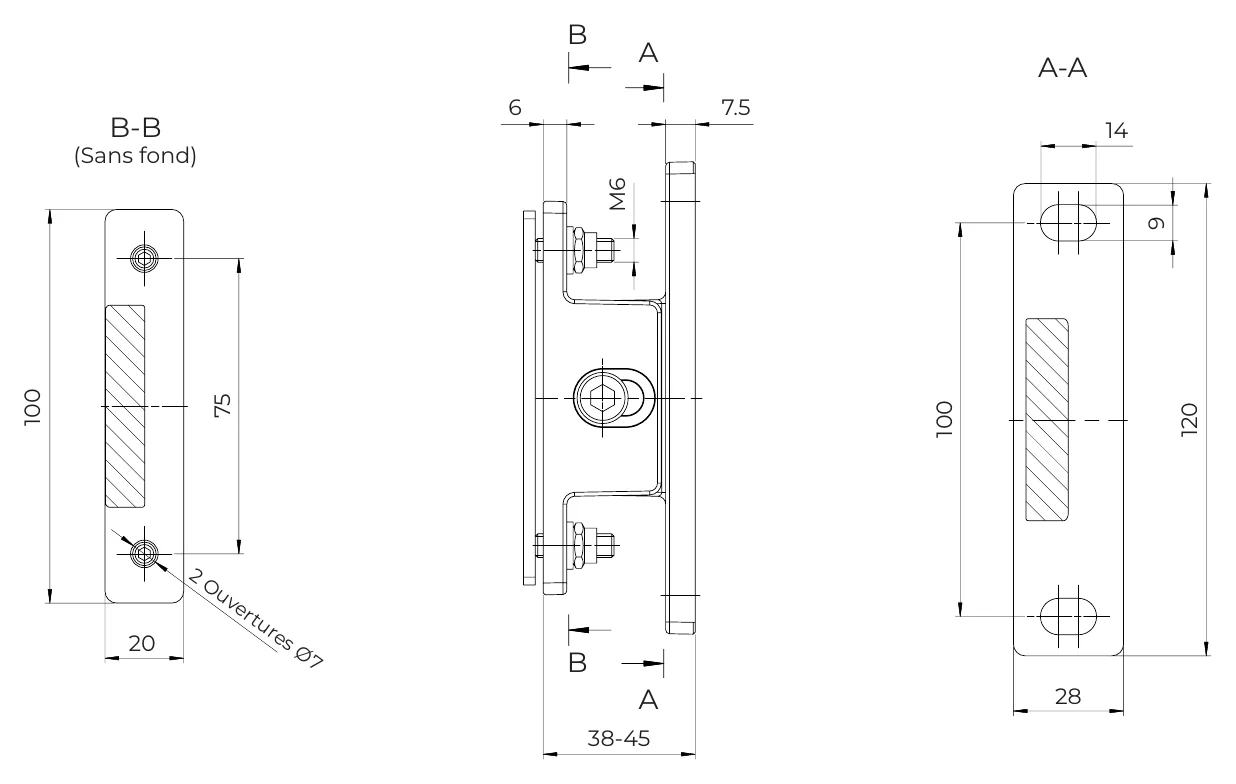

Supports réglables autoportants

Type 38-45 — déport réglable de 38 à 45 mm

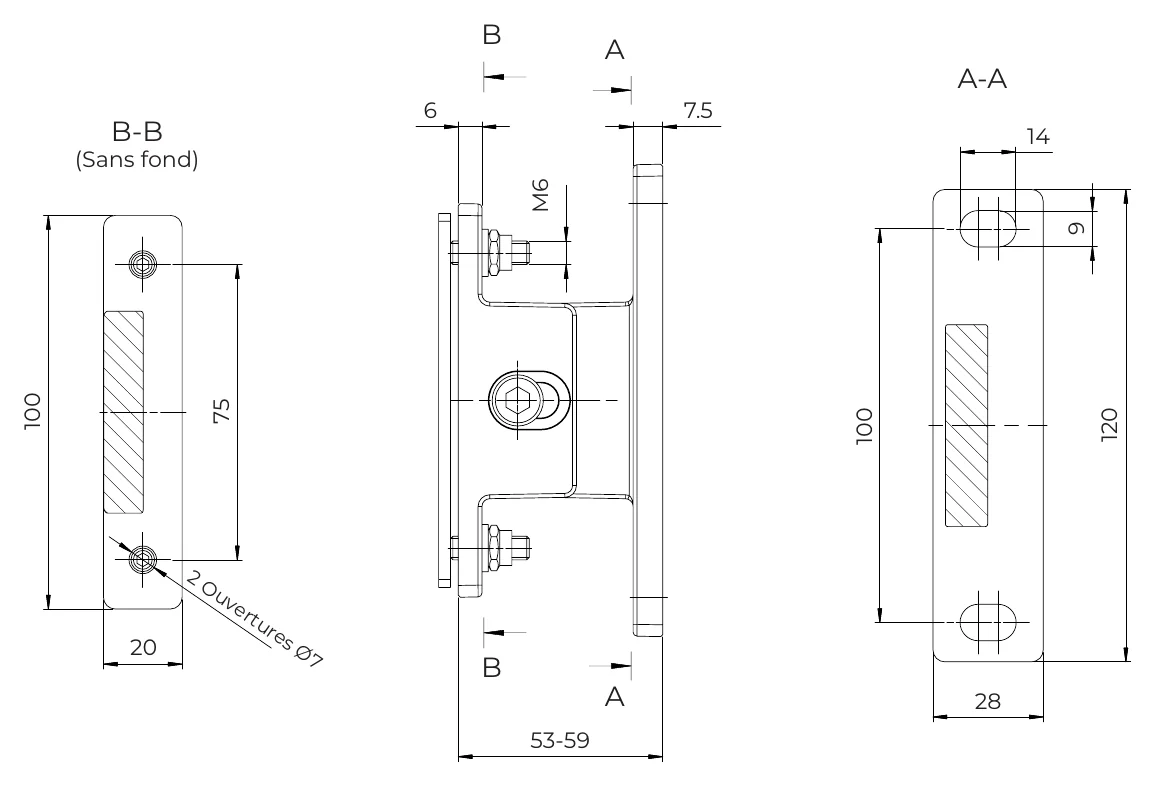

Type 53-59 — déport réglable de 53 à 59 mm

Élément	Type 38-45	Type 53-59
Déport (mur → coulisse)	38 à 45 mm	53 à 59 mm
Platine (coupe A-A)	28 × 120 mm, 2 trous oblongs à 100 mm d'entraxe
Platine (coupe B-B, sans fond)	20 × 100 mm, 2 perçages Ø 7 mm à 75 mm d'entraxe
Assemblage	Boulons M6

3 — Pose au plafond ou sous linteau, guidage par câbles

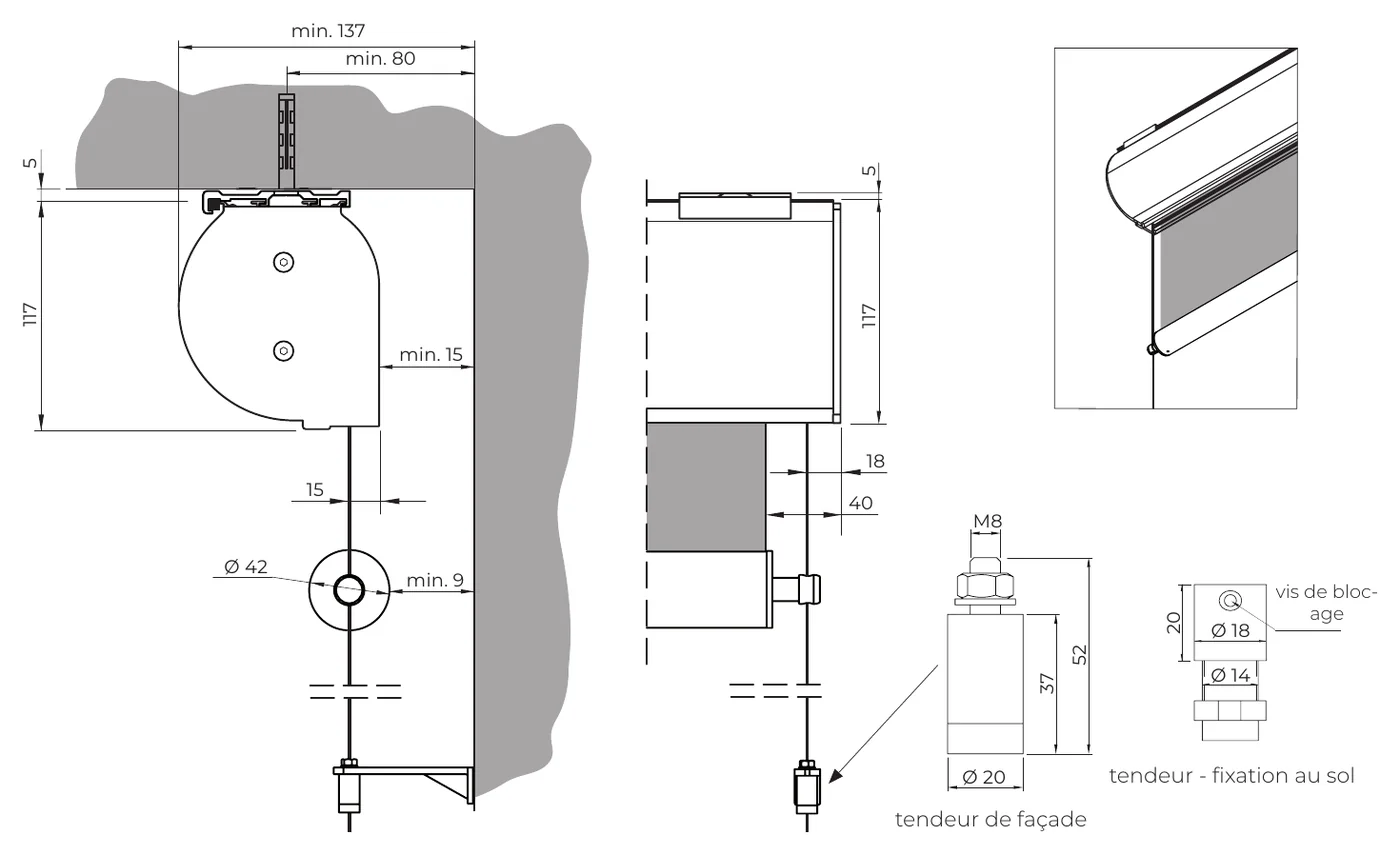

Pose au plafond du Store Screen 103 avec guidage par câbles, coupe cotée et tendeurs

Profondeur min. 137 mm, axe de fixation à min. 80 mm du mur, tendeur de façade (M8, Ø 20 mm) ou tendeur de sol (Ø 18 mm)

Cote	Valeur
Profondeur disponible (avant du coffre → mur)	min. 137 mm
Axe de fixation du clip → mur	min. 80 mm
Dégagement coffre / mur	min. 15 mm
Barre de charge Ø 42 / mur	min. 9 mm
Tendeur de façade	M8 · Ø 20 mm · 52 mm
Tendeur de sol	Ø 18 / Ø 14 mm · vis de blocage

Supports de fixation des câbles (équerres)

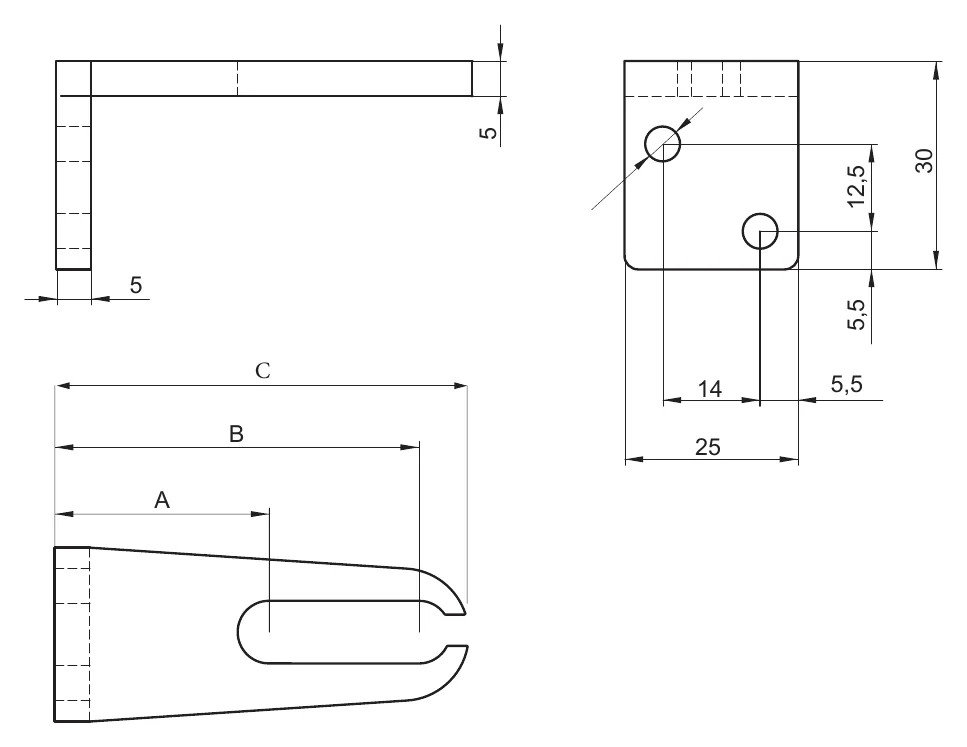

Équerre support de câble, cotes A, B et C

Équerre 25 × 30 mm, épaisseur 5 mm — trois cotes de déport A, B, C

A [mm]	B [mm]	C [mm]
15*	36*	46
29	50	60
55	76	86
83	104	114
111*	132*	142
139*	160*	170

* Fabriqué sur commande, délai plus long.

4 — Pose sur équerre « Italia » (option)

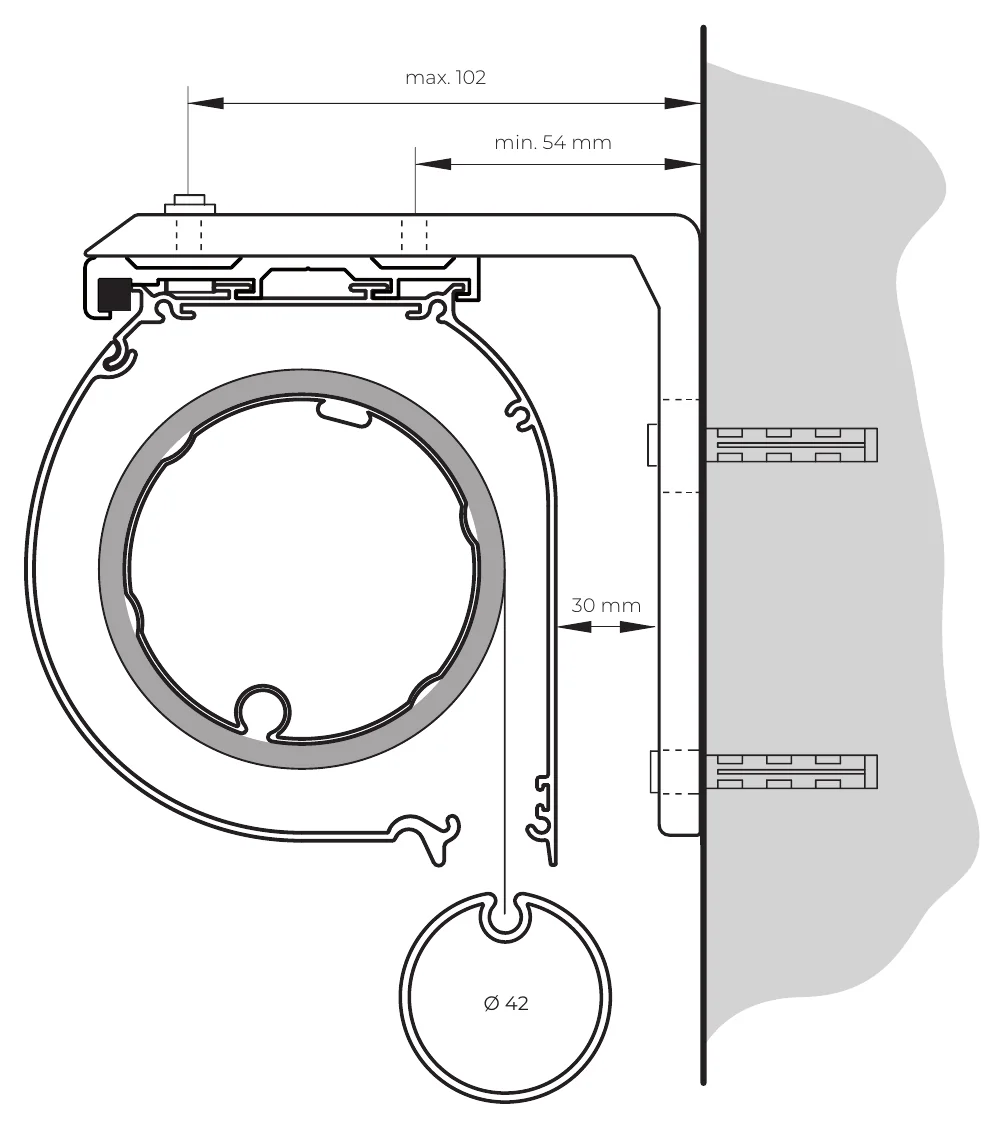

Pose extérieure du Store Screen 103 sur équerre Italia, coupe cotée

Points de fixation du coffre sur l'équerre entre 54 mm min. et 102 mm max. du mur — 30 mm entre coffre et mur

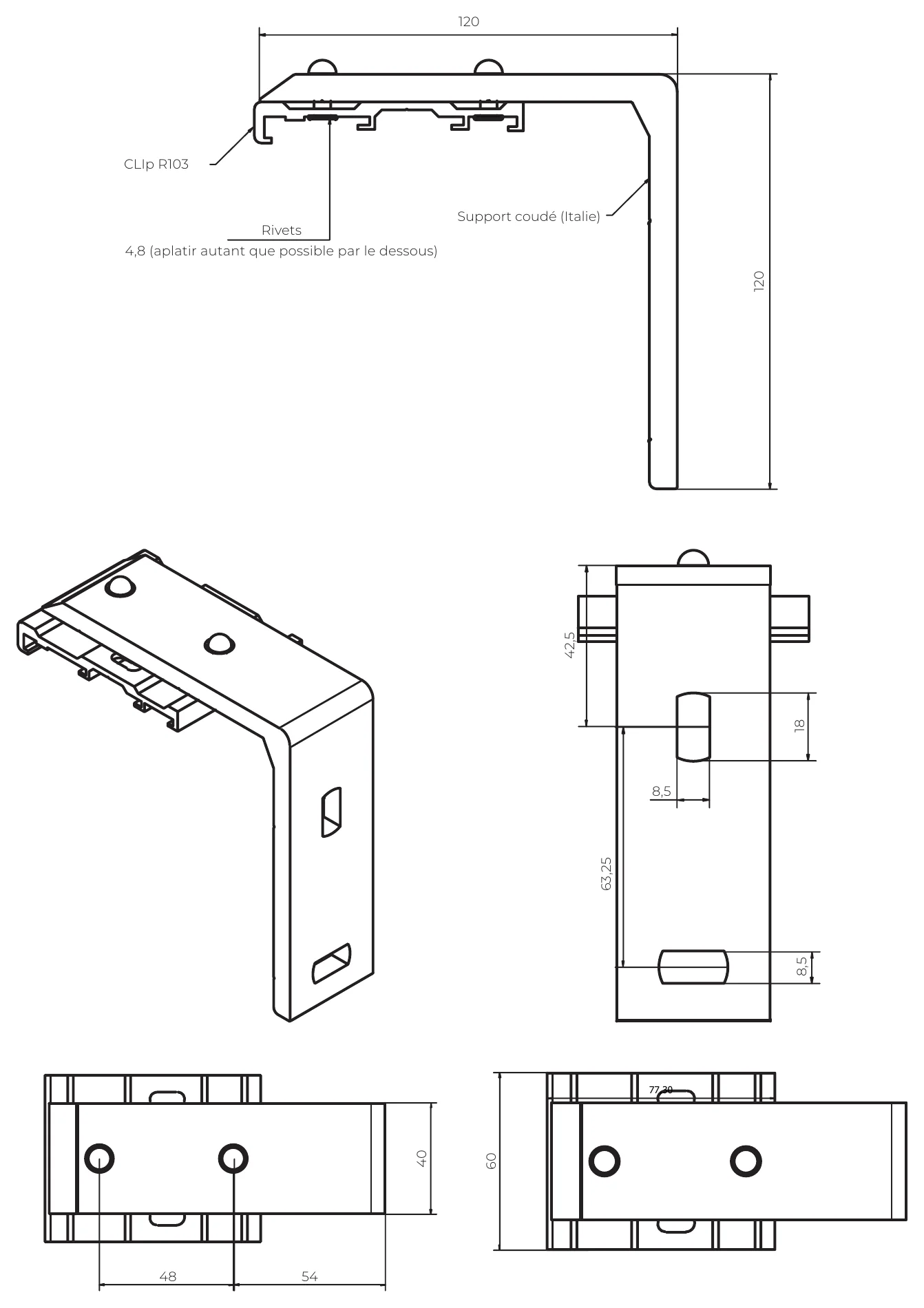

Support coudé Italia riveté sur le clip R103, vues cotées

Support coudé 120 × 120 mm riveté sur le clip R103 (rivets Ø 4,8 mm)

Pose groupée (plusieurs stores côte à côte)

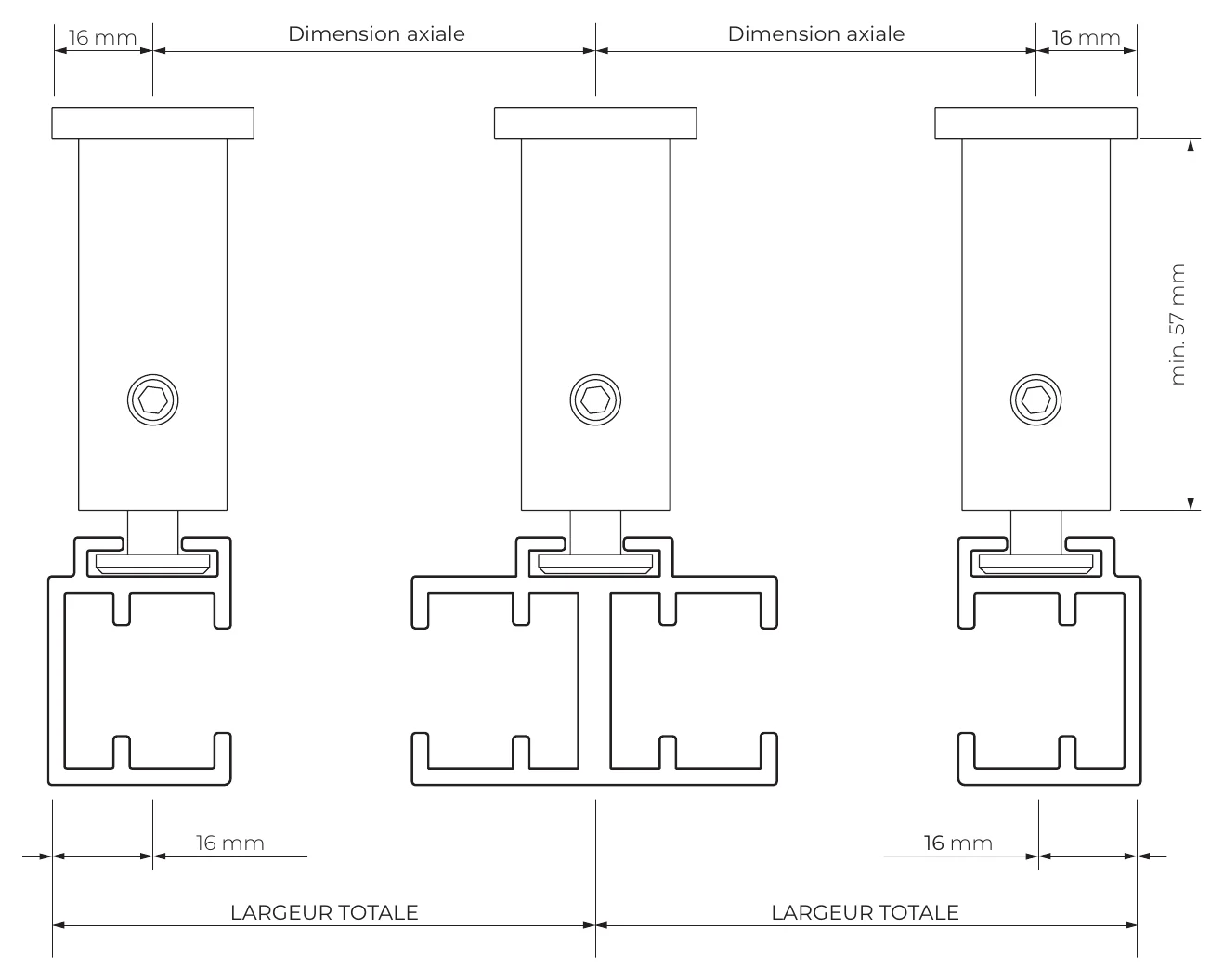

Méthode de mesure en pose groupée : dimension axiale et largeur totale

Deux stores voisins partagent une coulisse centrale ; la largeur totale de chaque store se mesure jusqu'à l'axe de cette coulisse

Côté extérieur, l'axe de fixation se trouve à 16 mm du bord de la coulisse. Les équerres de coulisse ont un déport minimal de 57 mm.

Étapes clés du montage

Vérifier que le support est assez résistant et que la toile est bien centrée sur le tube et la barre de charge après transport.
Coulisses : marquer et fixer le premier support, régler l'aplomb, poser la coulisse, puis reporter les cotes au niveau pour la seconde ; les têtes de coulisses doivent être de niveau.
Coffre : le poser de niveau, l'engager dans les clips de fixation, puis verrouiller avec les éléments de blocage.
Câbles : fixer les équerres, passer le câble dans le tendeur, serrer la vis conique jusqu'à la première résistance puis de 1,25 à 1,5 tour, couper l'excédent et contrôler la verticale au niveau.
Motorisation : régler les fins de course selon la notice du moteur, puis contrôler l'enroulement de la toile.

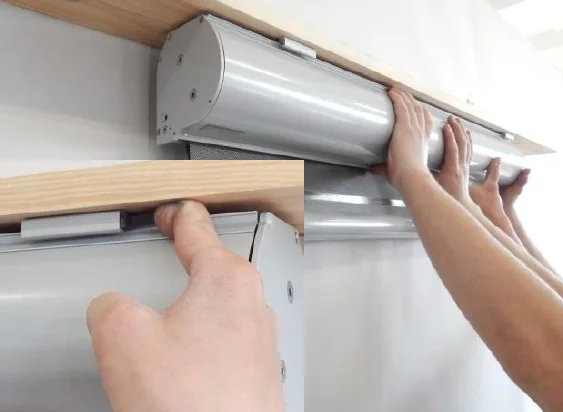

Verrouillage du coffre dans les clips de fixation

Coffre engagé dans ses clips, puis verrouillé

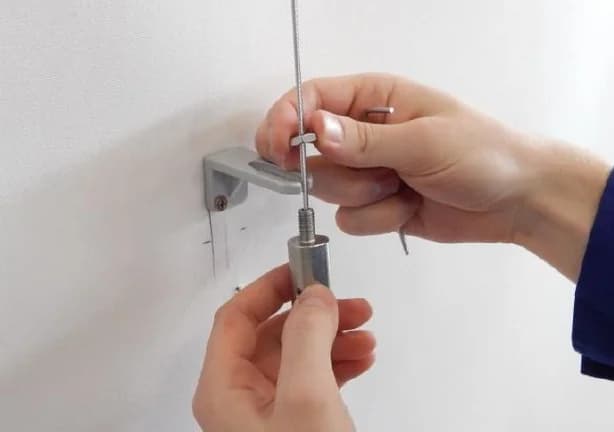

Mise en place du tendeur de câble sur son équerre

Tendeur de façade monté sur son équerre

Montages intérieurs (coulisse G80, pose au plafond intérieure) : usage intérieur, non proposés par AluVos.

Toile

Le Store Screen 103 est proposé avec deux toiles techniques tissées en serge, à haute stabilité dimensionnelle et haute résistance au feu : la Serge 1 % (8 coloris), en fibre de verre enduite PVC, pour une protection maximale avec une vue plus réduite, et la Serge 600 (13 coloris), toile screen en fibre de verre et polyester qui protège de la chaleur et de l'éblouissement en préservant la vue vers l'extérieur. Elles filtrent la lumière sans faire le noir : pas d'occultation totale en extérieur sur ce modèle.

Paramètres de la toile Serge 600

Composition	42 % fibre de verre · 58 % polyester
Tissage	Serge
Poids	525 g/m²
Épaisseur	0,74 mm
Laize	320 cm
Résistance à la traction (chaîne / trame)	260 / 225 daN/5 cm
Utilisation	Intérieur et extérieur

Serge 1% — 8 coloris

Serge 1%

Bronze

Serge 1%

Charcoal 10010

Serge 1%

Grey Charcoal 01010

Serge 1%

Grey Grey 01001

Serge 1%

Grey White 01002

Serge 1%

Linen

Serge 1%

Pearl Grey 07007

Serge 1%

White 02002

Serge 600 — 13 coloris

Serge 600

Antracite Grey

Serge 600

Charcoal Bronze

Serge 600

Charcoal 10010

Serge 600

Grey Charcoal 01010

Serge 600

Grey Grey 01001

Serge 600

Grey White 01002

Serge 600

Linen

Serge 600

Linen White

Serge 600

Grey Sand

Serge 600

Pure Black

Serge 600

Sandstone

Serge 600

Pearl Grey 07007

Serge 600

White 02002

Source : supplément technique Stores Aluprof, p.5. Rendu des toiles à l'écran indicatif. Comment choisir son coloris de toile

Coloris de structure

Les éléments aluminium de structure (coffre, coulisses…) sont laqués dans l'une des 33 teintes de la palette Aluprof, sans supplément. Finition mate sauf mention (satinée ou structurée). Pas de RAL hors palette.
